3 說明
LMR36506 是業界超小型 65V、0.6A 同步直流/直流降壓轉換器，采用 2mm x 2mm HotRod 封裝。這款易于使用的轉換器可處理高達 70V 的輸入電壓瞬變，提供出色的 EMI 性能，并支持固定電壓 3.3V 和其他可調輸出電壓。這種瞬態容差降低了防止輸入過壓所需的設計工作量，并滿足 IEC 61000-4-5 的浪涌抗擾度要求。
LMR36506 采用具有內部補償的峰值電流模式控制架構，用于維持穩定運行和超小的輸出電容。LMR36506 在 RT 引腳與地之間選用合適的電阻器后，可通過外部編程在 200kHz 至 2.2MHz 范圍內實現理想的開關頻率。借助精密 EN/UVLO 功能，可對器件啟動和關斷進行精確控制。附帶內置干擾濾波器和延遲釋放功能的電源正常狀態標志可提供系統狀態的真實指示，免去了使用外部監控器的麻煩。LMR36506 緊湊的解決方案尺寸和豐富的功能集簡化了各種工業應用的實施。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR36506 | RPE（VQFN-HR，9） | 2.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

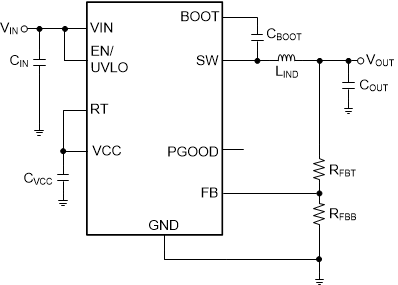

簡化原理圖
效率與輸出電流間的關系 VOUT = 5V（固定值），1MHz
