3 說明
LMR36006-Q1 穩壓器是一款易于使用的同步降壓直流/直流轉換器。該器件具有集成式高側和低側功率 MOSFET，能夠提供高達 0.6A 的輸出電流（在 4.2V 至 60V 的寬輸入電壓范圍內）。容差高達 66V。
LMR36006-Q1 采用峰值電流模式控制機制來提供最佳的效率和輸出電壓精度。LMR36006-Q1 可利用高級高速電路在 2.1MHz 的固定頻率下實現從 20V 輸入到 5V 輸出的穩壓。精密使能支持直接連接到寬輸入電壓或?qū)ζ骷雍完P(guān)斷進行精確控制，因此提供了靈活性。附帶內置濾波和延遲功能的電源正常狀態標志可提供系統狀態的真實指示，免去了使用外部監測器的麻煩。

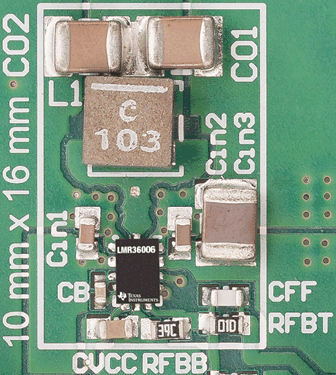

LMR36006-Q1 采用 HotRod? 封裝，實現了低 EMI、更高的效率和超小的封裝裸片比。此器件需要很少的外部元件，并且具有可簡化 PCB 布局的引腳排列。LMR36006-Q1 的小型解決方案尺寸和各種功能旨在簡化各種終端設備的實現。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR36006-Q1 | VQFN-HR (12) | 2.00mm x 3.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
簡化版原理圖
