ZHCSKF5C October 2019 – November 2020 LMR33640
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Device Comparison Table
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
- 9 Application and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
3 說明
LMR33640 SIMPLE SWITCHER? 穩壓器是一款簡單易用的同步降壓直流/直流轉換器，可提供出色的效率，適用于條件嚴苛的工業應用。LMR33640 能夠使用高達 36V 的輸入電壓驅動高達 4A 的負載電流。LMR33640 可提供高輕負載效率和輸出精度。電源正常狀態標志和精密使能端等特性有助于實現靈活而又易用的解決方案，適用于廣泛的應用。LMR33640 在輕負載條件下自動折返頻率以提高效率。保護特性包括熱關斷、輸入欠壓鎖定、逐周期電流限制和斷續短路保護。通過集成和內部補償，該器件減少了很多外部組件，并提供專為實現簡單 PCB 布局而設計的引腳排列方式。該器件的功能集旨在簡化各種終端設備的實施。LMR33640 與 LMR33610、LMR33620、LMR33630（36V、1A/2A/3A）和 LMR36510（65V、1A）以及 LMR36520（65V、2A）引腳對引腳兼容，完善了可擴展的 SIMPLE SWITCHER 電源系列。這就降低了成本并減少了與電路板布局修改相關的工作量。LMR33640 采用 8 引腳 HSOIC 封裝。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LMR33640 | HSOIC (8) | 5.00mm × 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

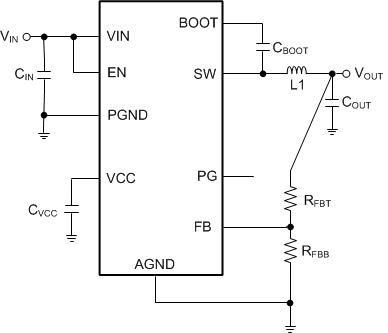

簡化版原理圖
效率與輸出電流間的關系 VOUT =
5V，{7}400kHz，HSOIC
