7.2 典型應用
LMR14020-Q1 只需很少的外部元件，即可將寬范圍的電源電壓轉換為固定輸出電壓。基于 SO-8 封裝的 LMR14020-Q1 的 5V/2A 應用電路原理圖如 圖 7-1 所示。外部元件不僅需要滿足應用需求，還需要滿足器件控制環路的穩定性條件。

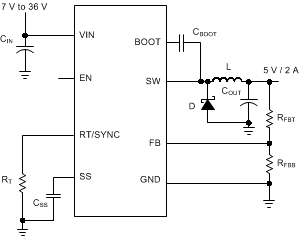

圖 7-1 應用電路，5V 輸出
