ZHCSXJ5A September 2024 – November 2024 LMK1D2102L , LMK1D2104L , LMK1D2106L
PRODUCTION DATA
5 引腳配置和功能

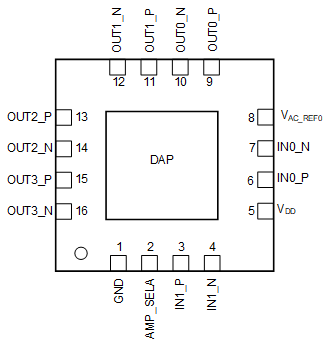

圖 5-1 LMK1D2102L：RGT 封裝 16 引腳 VQFN 頂視圖
圖 5-3 LMK1D2106L：RHA 封裝 40 引腳 VQFN 頂視圖

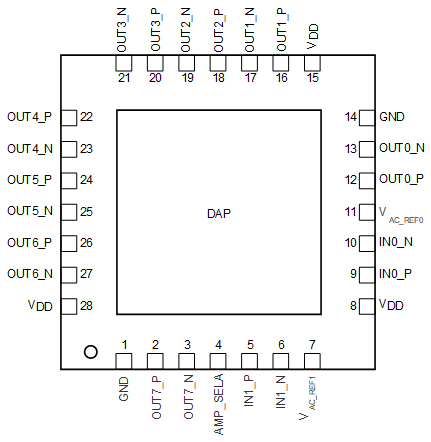

圖 5-2 LMK1D2104L：RHD 封裝 28 引腳 VQFN 頂視圖
圖 5-4 LMK1D2108L：RGZ 封裝 48 引腳 VQFN 頂視圖
表 5-1 引腳功能
| 引腳 | 類型(1) | 說明 | ||||
|---|---|---|---|---|---|---|
| 名稱 | LMK1D2102L | LMK1D2104L | LMK1D2106L | LMK1D2108L | ||
| 差分/單端時鐘輸入 | ||||||
| IN0_P、IN0_N | 6、7 | 9、10 | 9、8 | 10、9 | I | 初級：差分輸入對或單端輸入 |
| IN1_P、IN1_N | 3、4 | 5、6 | 2、3 | 3、4 | I | 次級：差分輸入對或單端輸入 |
| 請注意，INP0、INN0 與 IN0_P、IN0_N 可以互換使用，沒有任何區別。 | ||||||
| 組啟用和振幅選擇 | ||||||
| AMP_SELA | 2 | 4 | 10 | 11 | I | 使用內部 500kΩ 上拉電阻器和 320kΩ 下拉電阻器啟用/禁用輸出組；（請參閱節 8.4.1） |
| AMP_SELB | - | - | 1 | 2 | I | 使用內部 500kΩ 上拉電阻器和 320kΩ 下拉電阻器啟用/禁用輸出組；（請參閱節 8.4.1） |
| 偏置電壓輸出 | ||||||
| VAC_REF0 | 8 | 11 | 7 | 8 | O | 容性耦合輸入的偏置電壓輸出。如果使用，TI 建議在該引腳上使用連接到 GND 的 0.1μF 電容器。 |
| VAC_REF1 | - | - | 4 | 5 | O | 容性耦合輸入的偏置電壓輸出。如果使用，TI 建議在該引腳上使用連接到 GND 的 0.1μF 電容器。 |
| 差分時鐘輸出 | ||||||
| OUT0_P、OUT0_N | 9、10 | 12、13 | 12、13 | 14、15 | O | 編號為 0 的差分 LVDS 輸出對 |
| OUT1_P、OUT1_N | 11、12 | 16、17 | 14、15 | 16、17 | O | 編號為 1 的差分 LVDS 輸出對 |
| OUT2_P、OUT2_N | 13、14 | 18、19 | 16、17 | 18、19 | O | 編號為 2 的差分 LVDS 輸出對 |
| OUT3_P、OUT3_N | 15、16 | 20、21 | 18、19 | 20、21 | O | 編號為 3 的差分 LVDS 輸出對 |
| OUT4_P、OUT4_N | - | 22、23 | 22、23 | 22、23 | O | 編號為 4 的差分 LVDS 輸出對 |
| OUT5_P、OUT5_N | - | 24、25 | 24、25 | 25、26 | O | 編號為 5 的差分 LVDS 輸出對 |
| OUT6_P、OUT6_N | - | 26、27 | 26、27 | 27、28 | O | 編號為 6 的差分 LVDS 輸出對 |
| OUT7_P、OUT7_N | - | 2、3 | 28、29 | 29、30 | O | 編號為 7 的差分 LVDS 輸出對 |
| OUT8_P、OUT8_N | - | - | 32、33 | 31、32 | O | 編號為 8 的差分 LVDS 輸出對 |
| OUT9_P、OUT9_N | - | - | 34、35 | 33、34 | O | 編號為 9 的差分 LVDS 輸出對 |
| OUT10_P、OUT10_N | - | - | 36、37 | 35、36 | O | 編號為 10 的差分 LVDS 輸出對 |
| OUT11_P、OUT11_N | - | - | 38、39 | 38、39 | O | 編號為 11 的差分 LVDS 輸出對 |
| OUT12_P、OUT12_N | - | - | - | 40、41 | O | 編號為 12 的差分 LVDS 輸出對 |
| OUT13_P、OUT13_N | - | - | - | 42、43 | O | 編號為 13 的差分 LVDS 輸出對 |
| OUT14_P、OUT14_N | - | - | - | 44、45 | O | 編號為 14 的差分 LVDS 輸出對 |
| OUT15_P、OUT15_N | - | - | - | 46、47 | O | 編號為 15 的差分 LVDS 輸出對 |
| 電源電壓 | ||||||
| VDD | 5 | 8、15、28 | - | - | P | 組 0 和組 1 的器件電源（1.8V、2.5V 或 3.3V） |
| VDDA | - | - | 6、11、20 | 7、13、24 | P | 組 0 的器件電源（1.8V、2.5V 或 3.3V） |
| VDDB | - | - | 5、31、40 | 6、37、48 | P | 組 1 的器件電源（1.8V、2.5V 或 3.3V） |
| 接地 | ||||||
| GND | 1 | 1、14 | 21、30 | 1、12 | G | 接地 |
| 其他 | ||||||
| DAP | DAP | DAP | DAP | DAP | G | 裸片連接焊盤連接到印刷電路板 (PCB) 接地平面以實現散熱。 |
(1) G = 地，I = 輸入，O = 輸出，P = 電源
