6.1.2 輸入共模電壓范圍
在輸入電壓超過負電源電壓時，LMC7111 不會出現相位轉換。
室溫下，絕對最大輸入電壓在任一電源軌基礎上向外擴展了 300mV。如果電壓遠遠超過此最大額定值，則可能會導致流入或流出輸入引腳的電流過大，從而對可靠性產生負面影響。
超出此額定值的應用必須使用輸入電阻器從外部將最大輸入電流限制為 ±5mA，如圖 6-1所示。

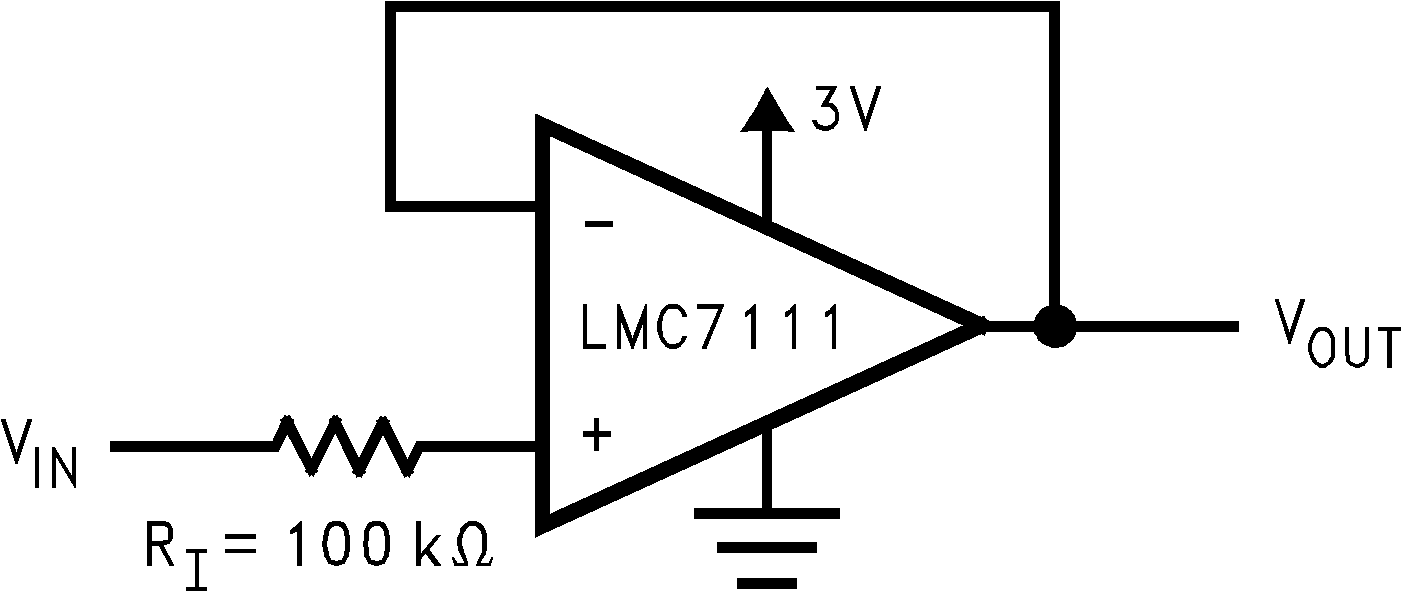

圖 6-1 在電壓超過電源電壓的情況下，提供 Ri 輸入電流保護
