ZHCSWQ0F August 1999 – January 2025 LMC7111
PRODUCTION DATA
5.11 典型特性：5V
TA = 25°C（除非另行指定）

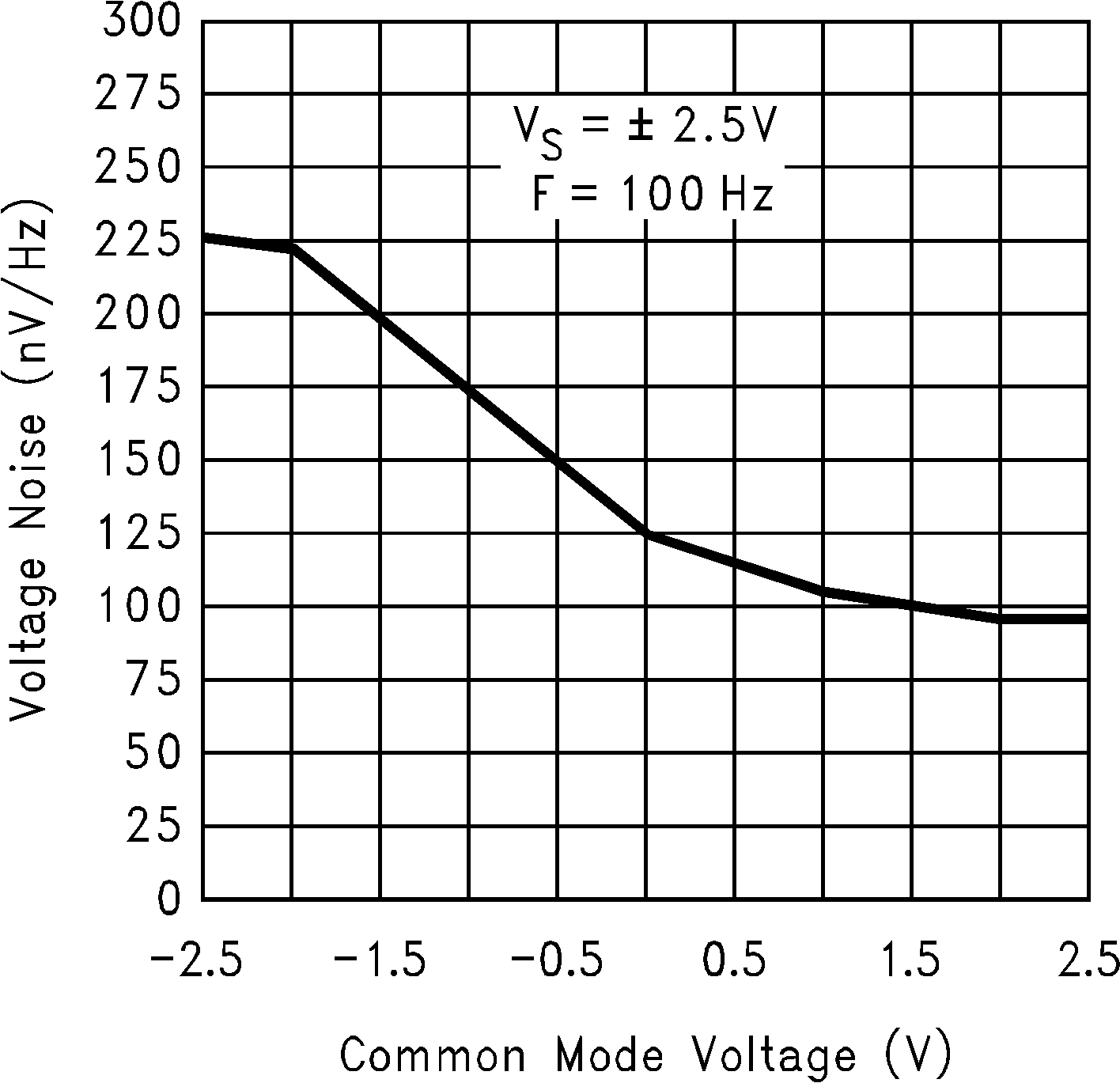

圖 5-17 5V 時電壓噪聲與共模電壓間的關系
圖 5-19 5V 時偏移電壓與共模電壓間的關系

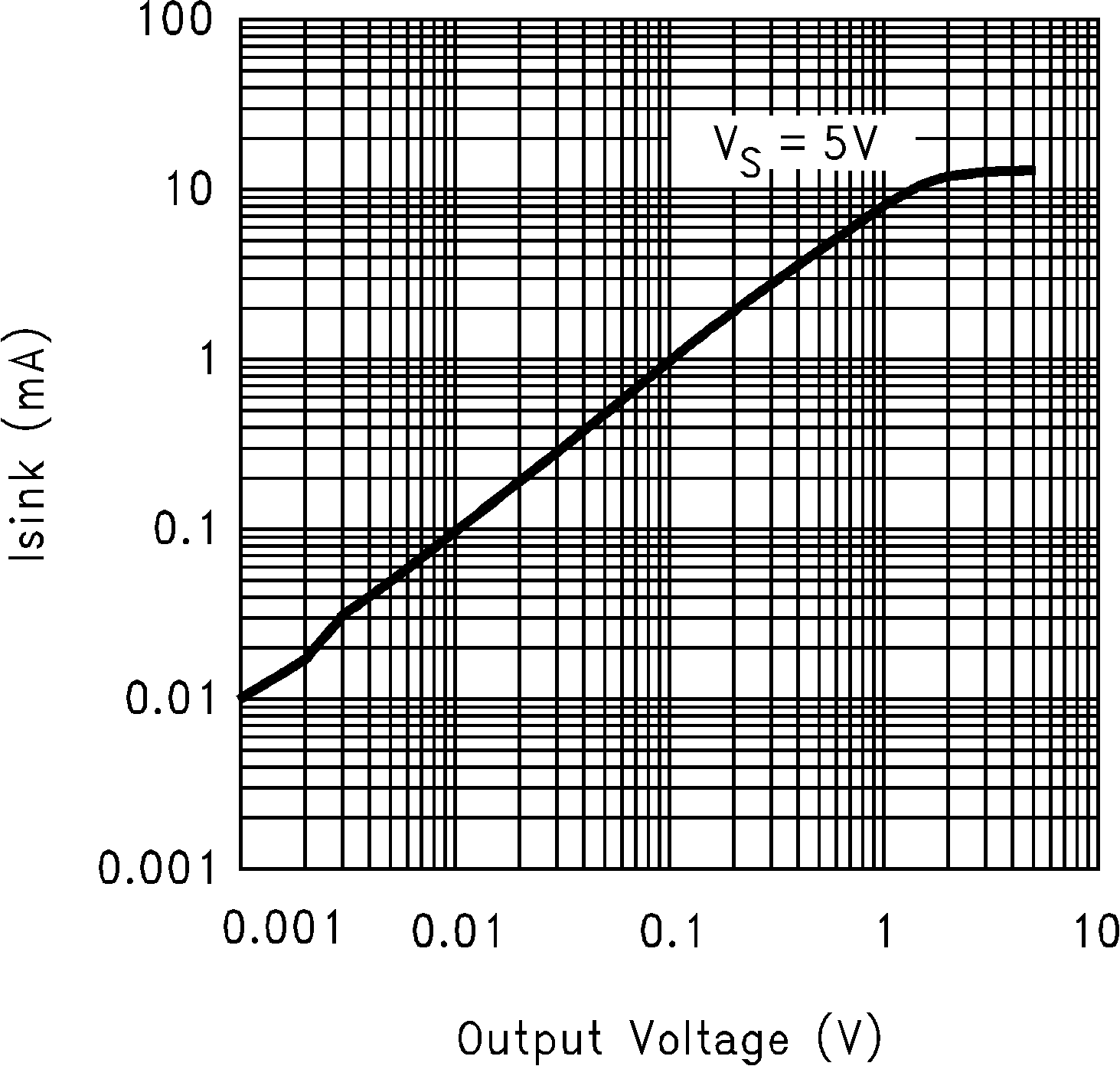

圖 5-21 灌電流輸出與輸出電壓間的關系

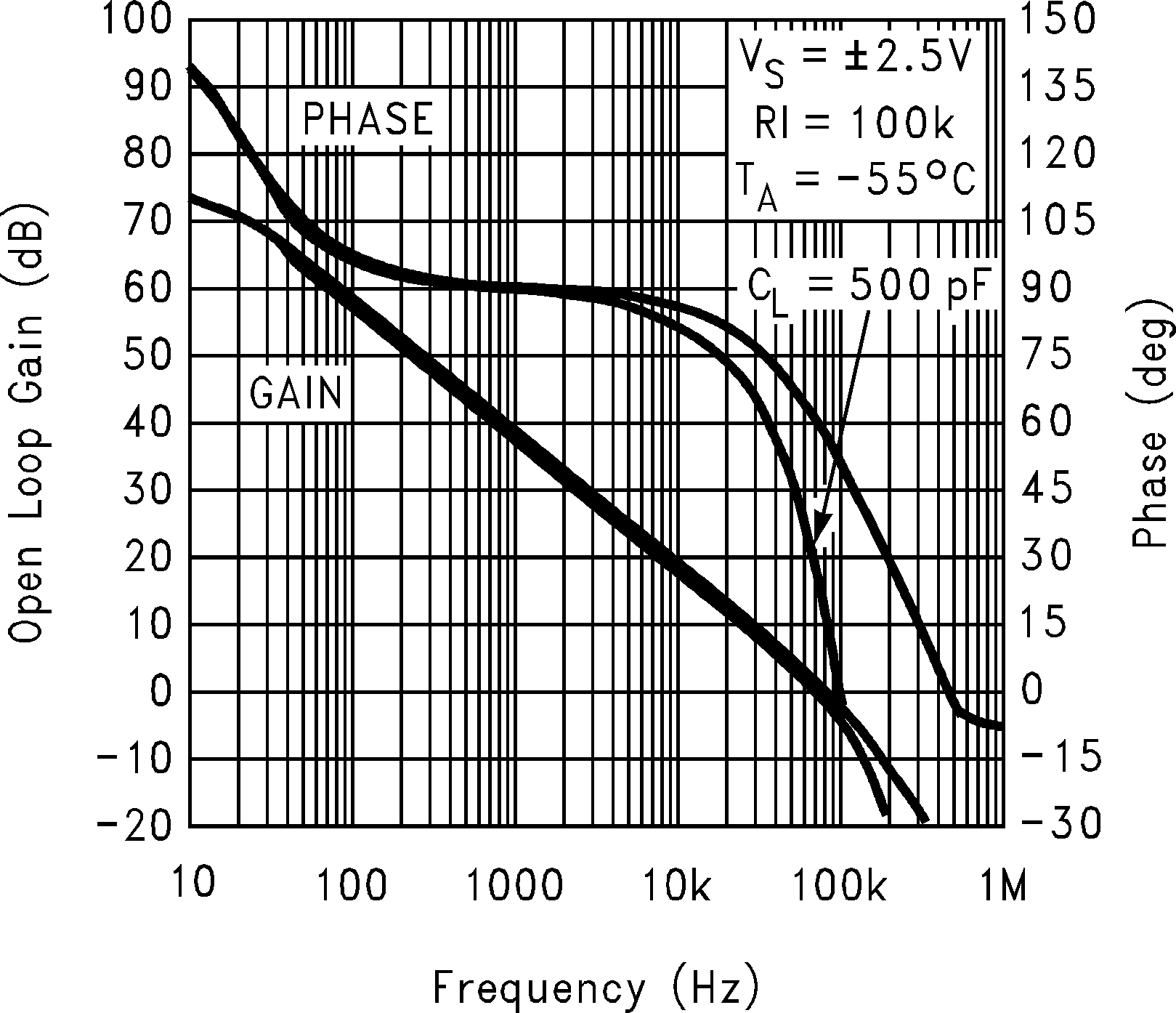

圖 5-23 5V 時增益和相位與容性負載間的關系

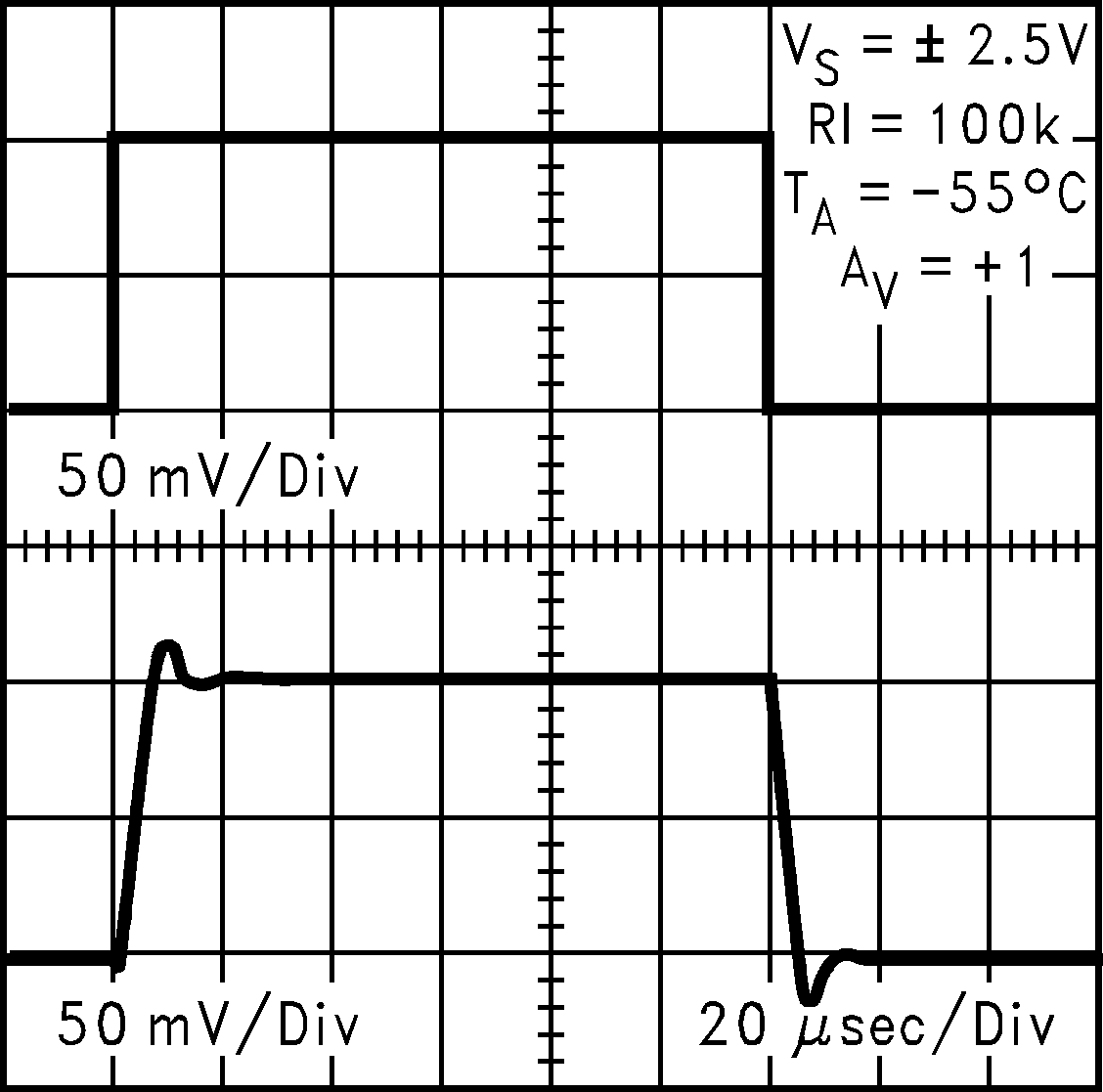

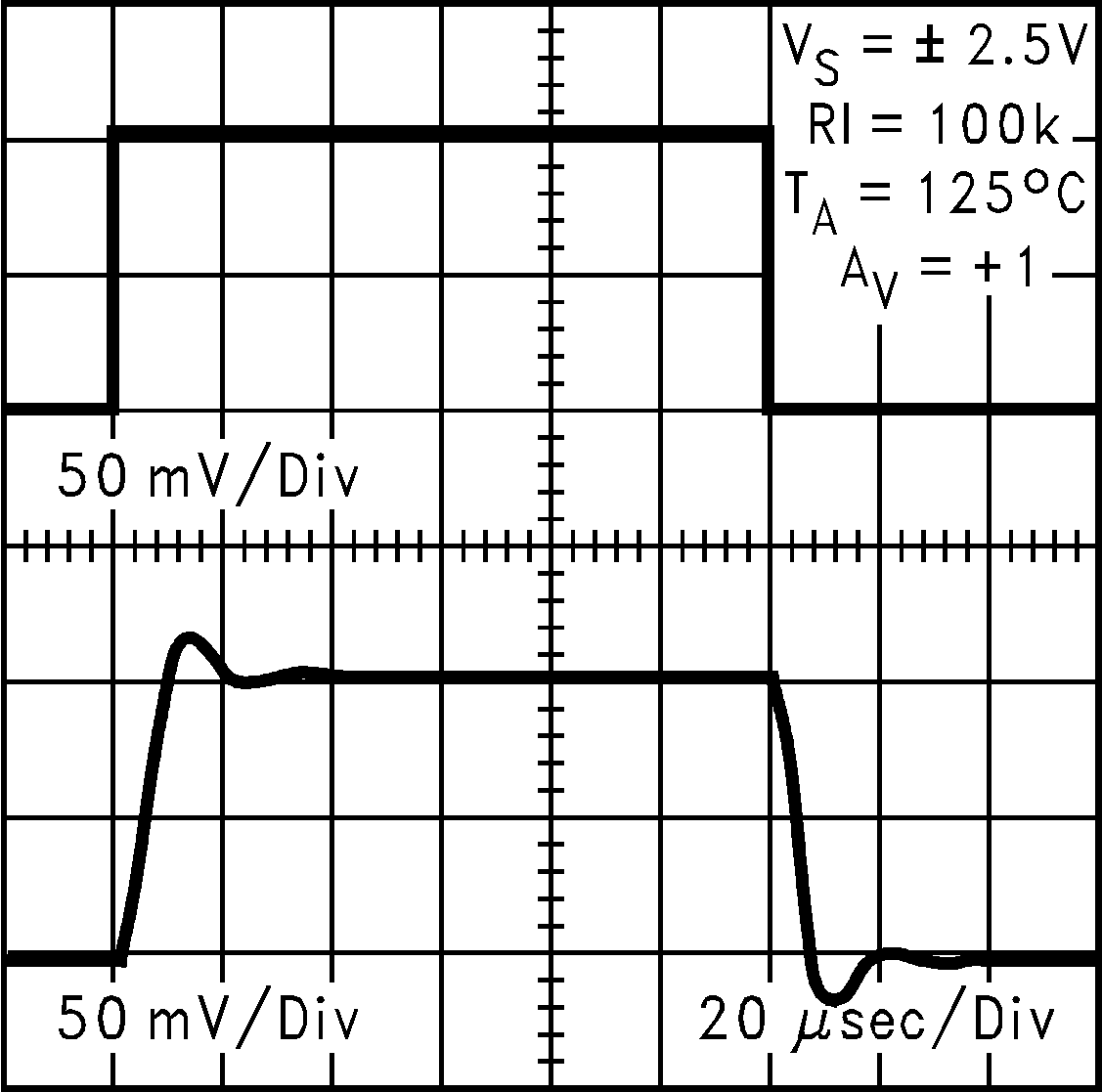

圖 5-25 5V 時的同相小信號脈沖響應

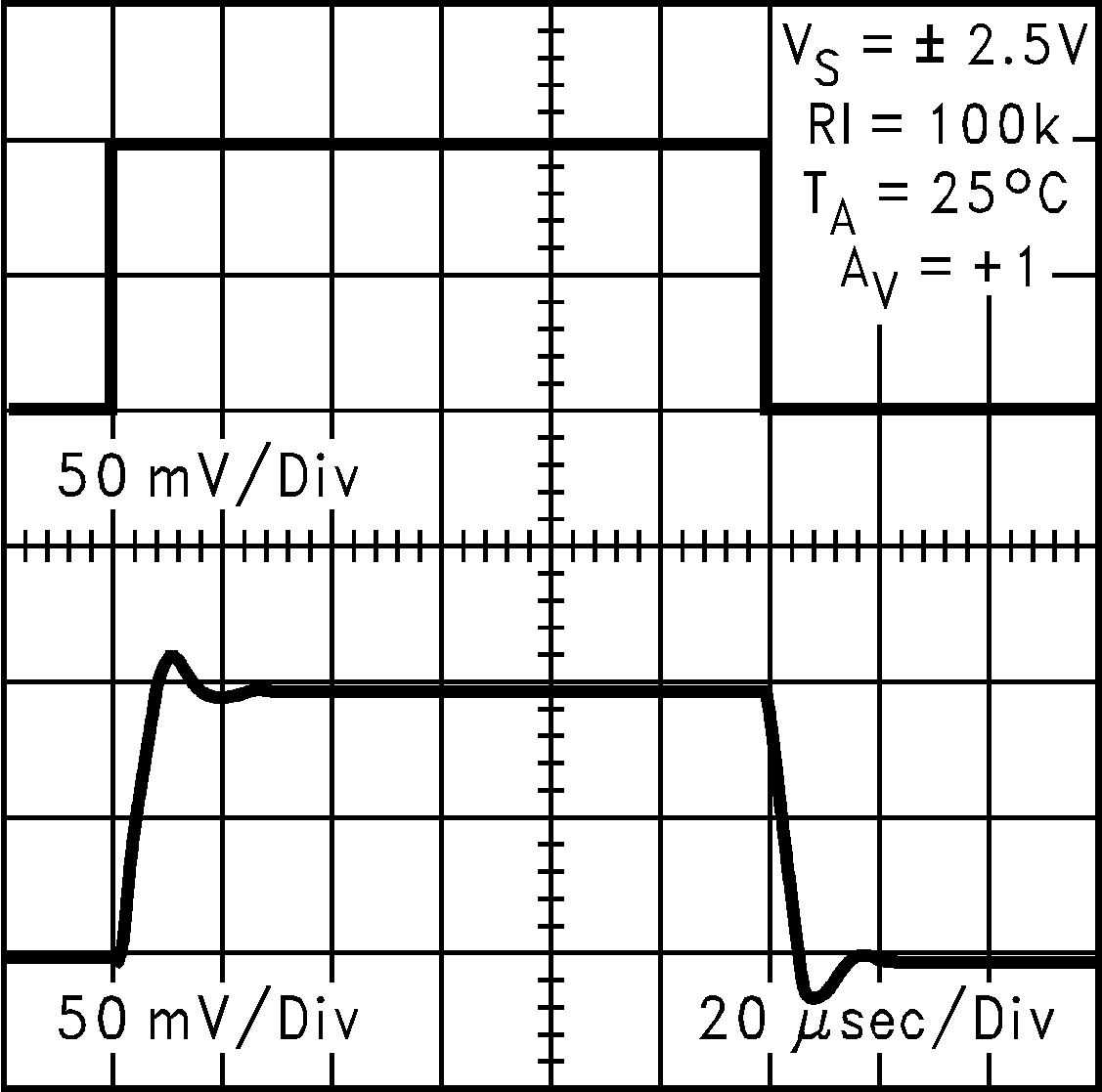

圖 5-27 5V 時的同相小信號脈沖響應
圖 5-29 5V 時的同相大信號脈沖響應

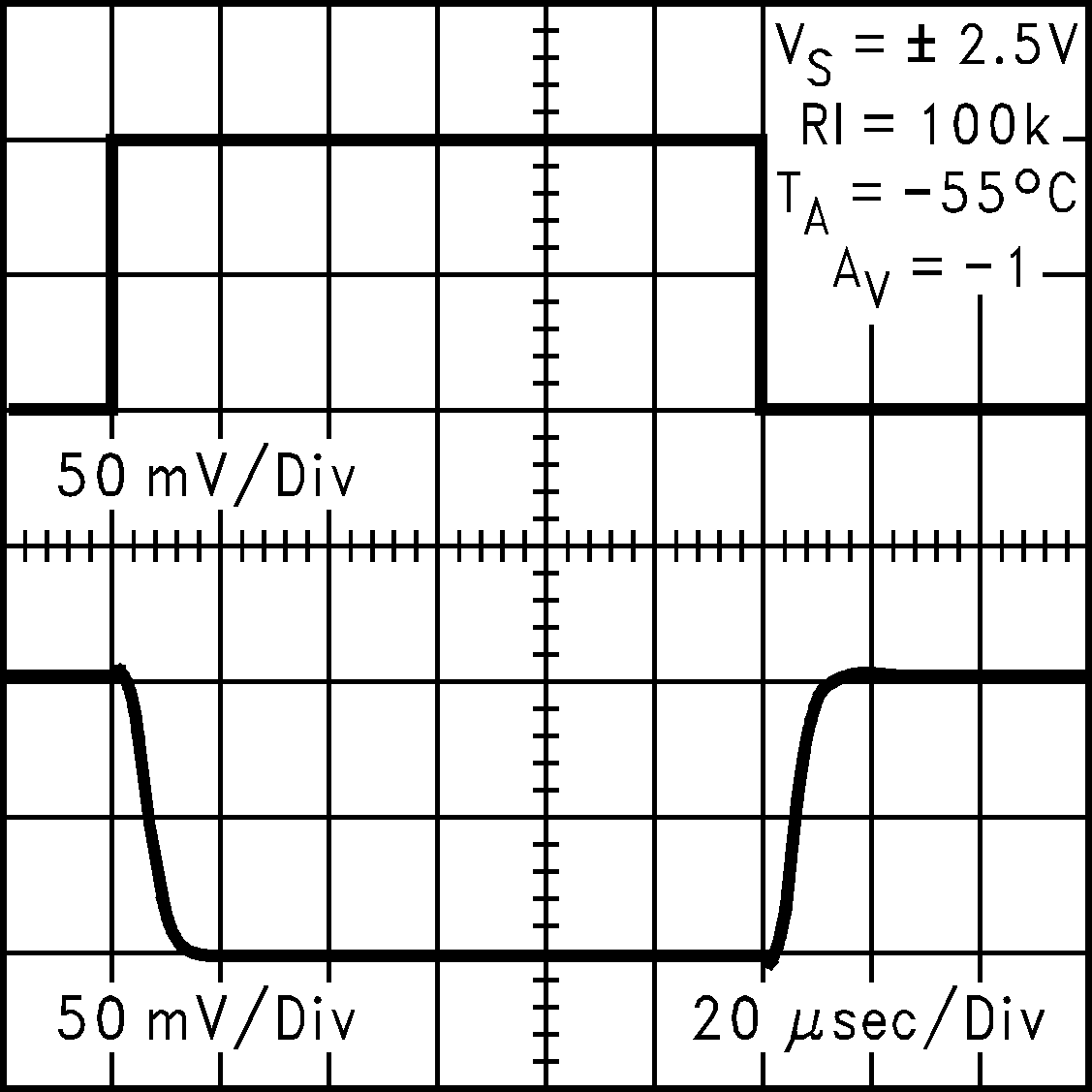

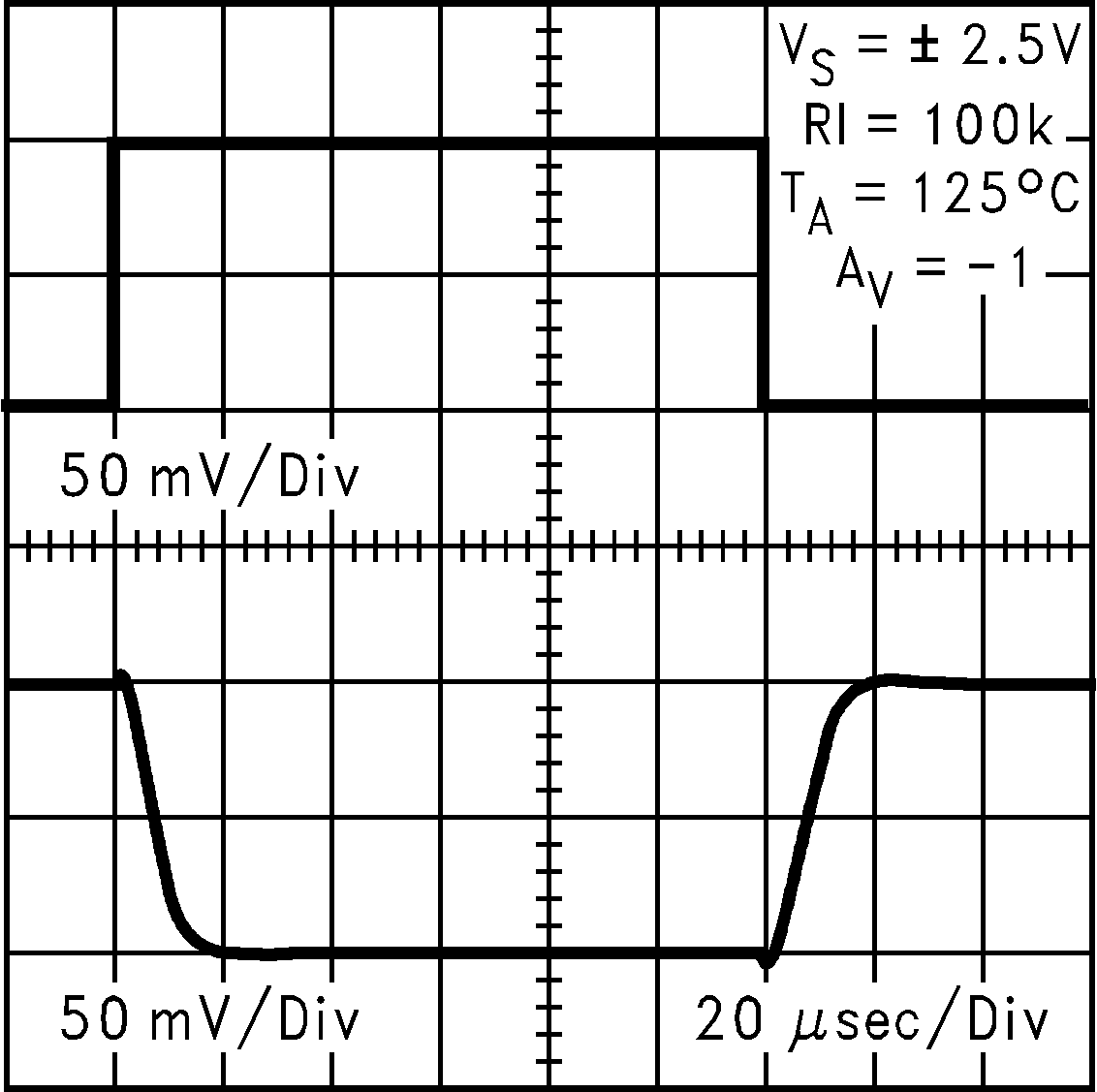

圖 5-31 5V 時的反相小信號脈沖響應
圖 5-33 5V 時的反相小信號脈沖響應

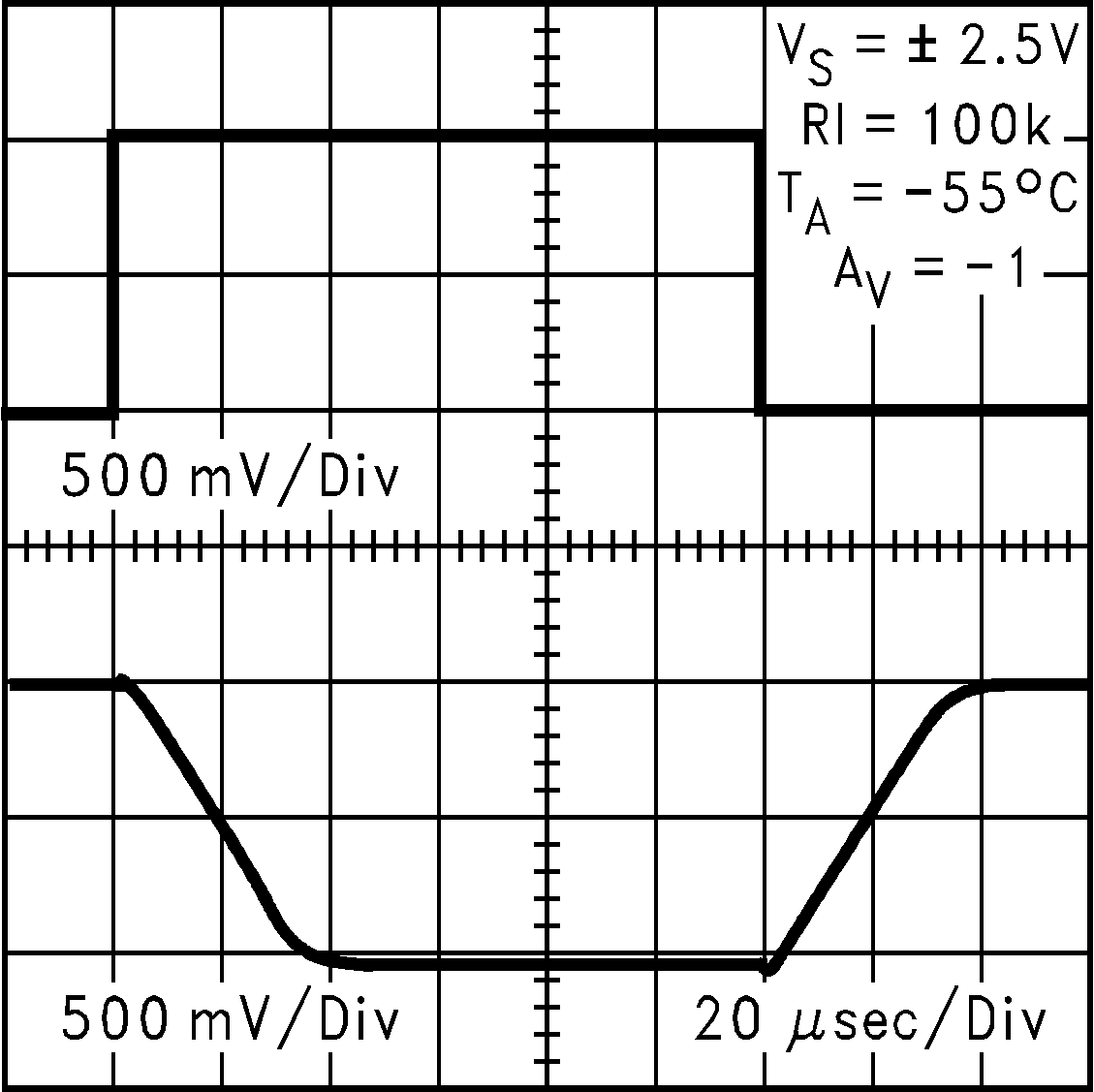

圖 5-35 5V 時反相大信號脈沖響應

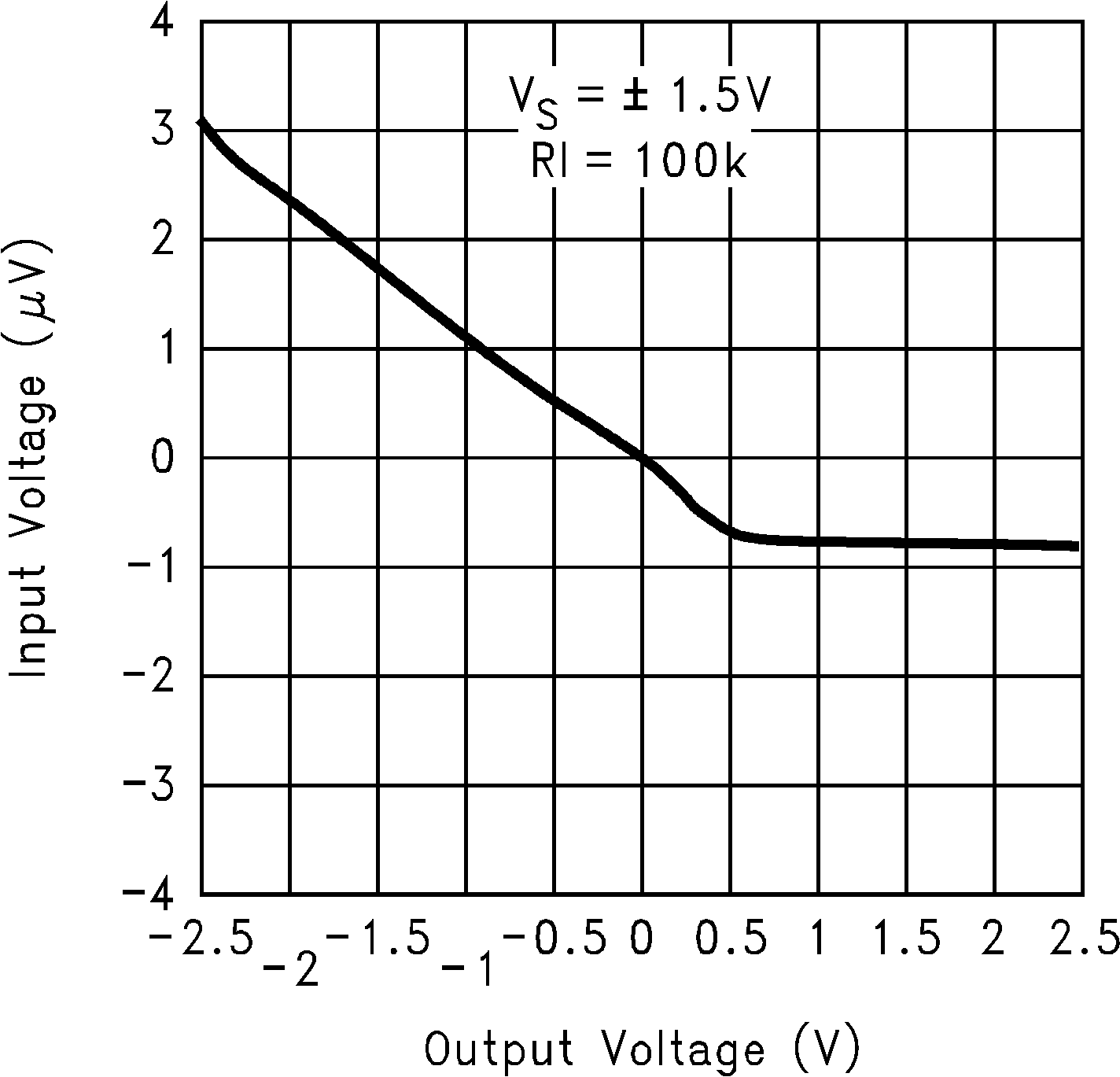

圖 5-18 5V 時輸出電壓與輸入電壓間的關系

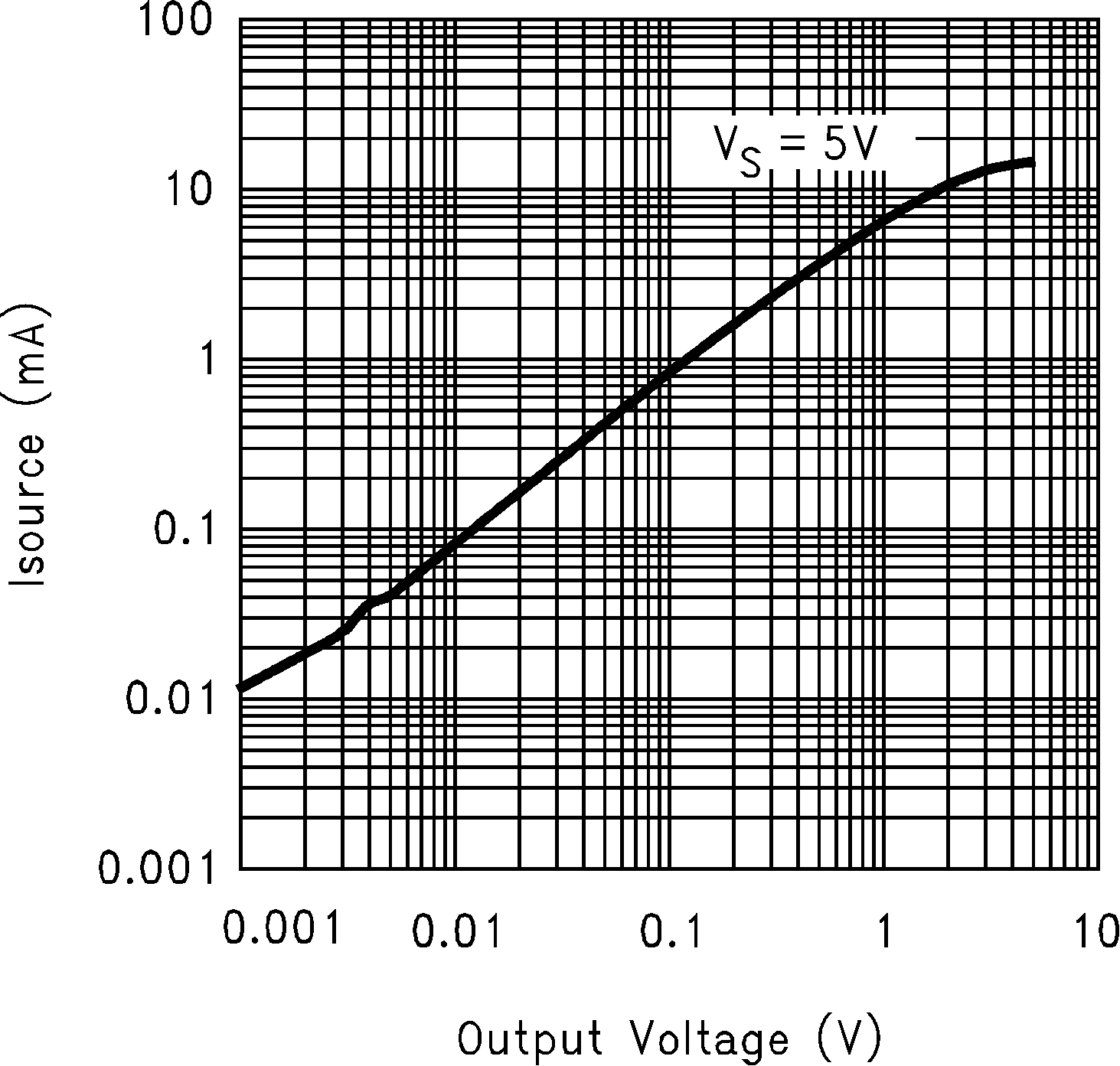

圖 5-20 拉電流輸出與輸出電壓間的關系

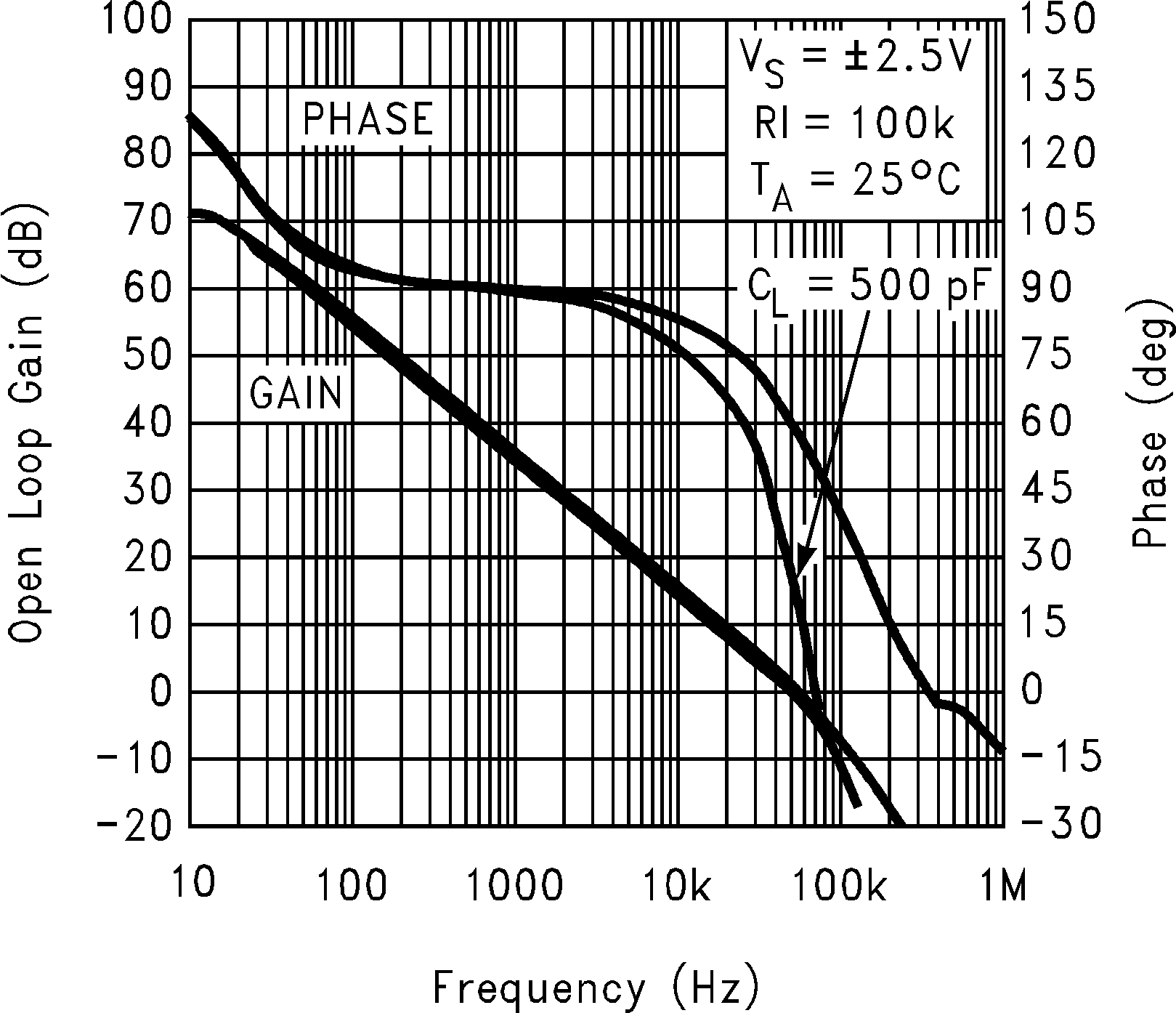

圖 5-22 5V 時增益和相位與容性負載間的關系

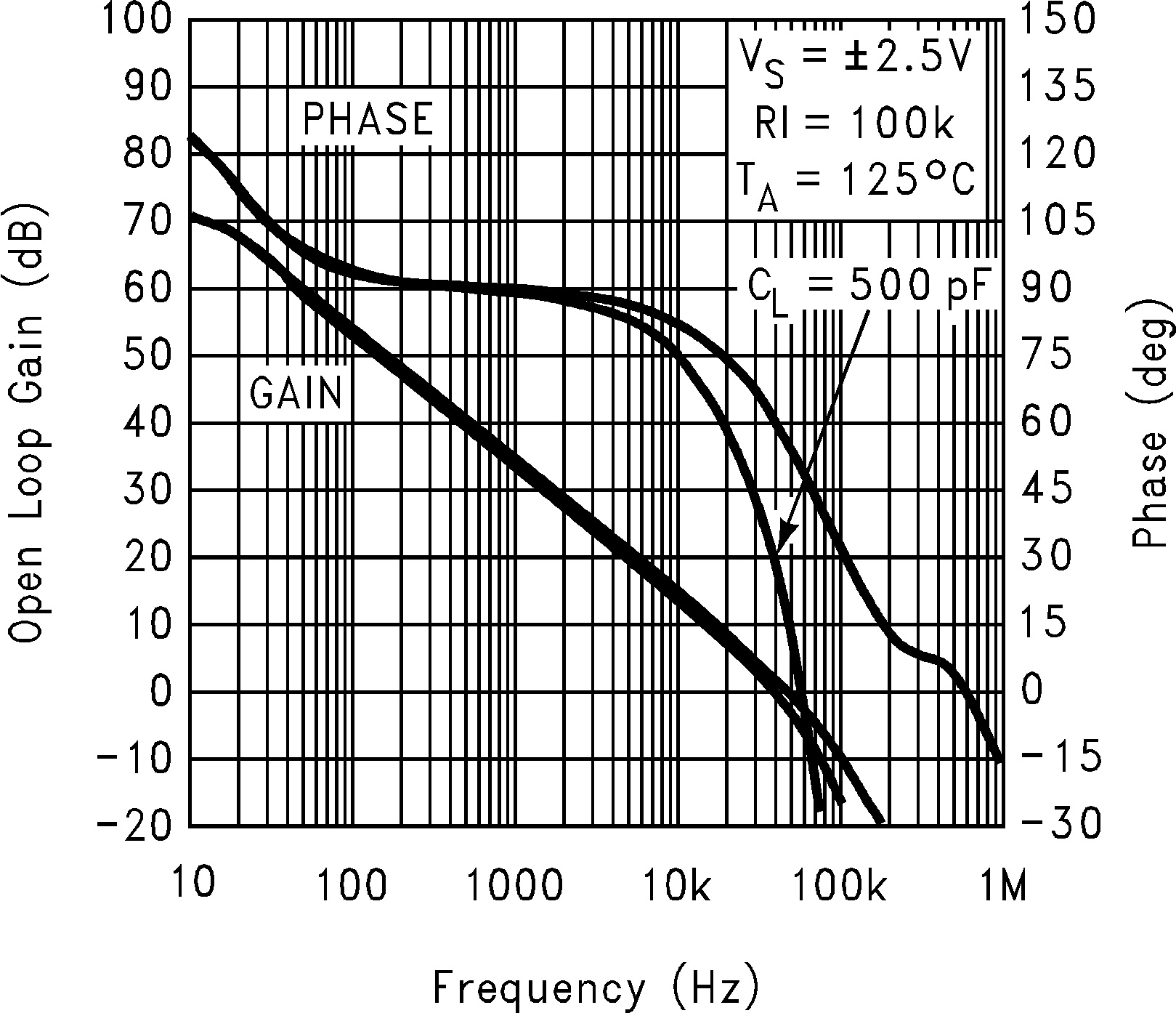

圖 5-24 5V 時增益和相位與容性負載間的關系
圖 5-26 5V 時的同相小信號脈沖響應

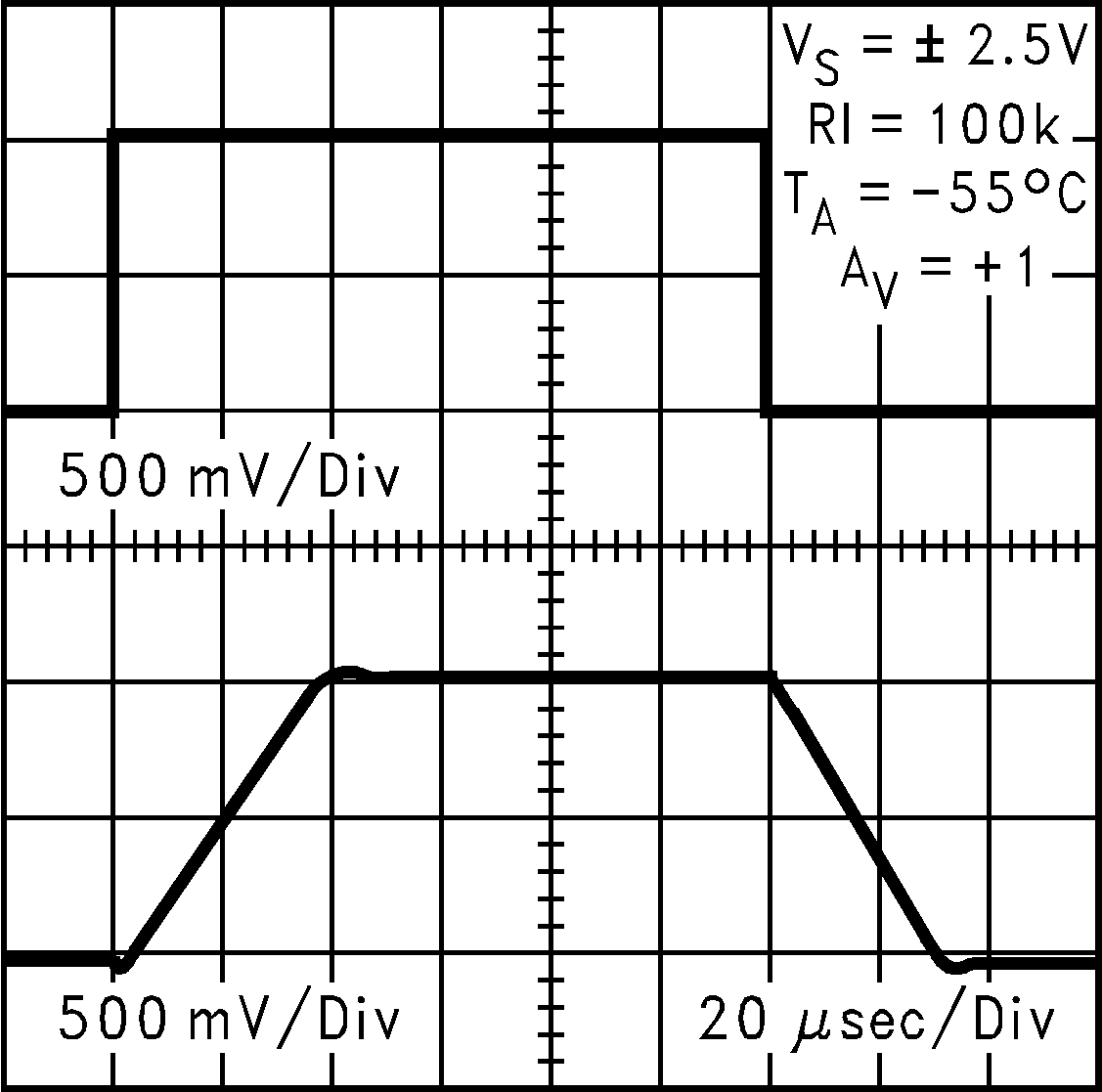

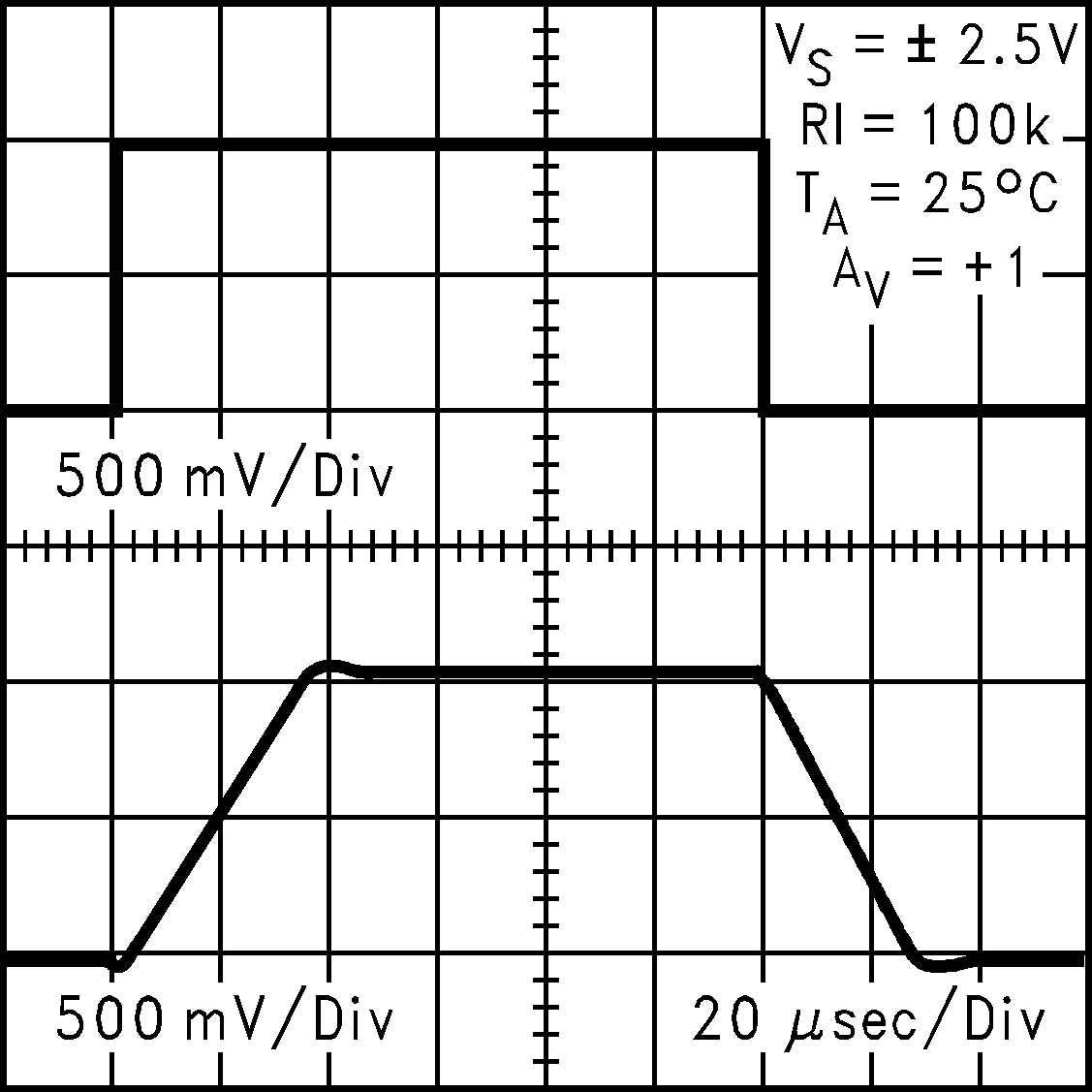

圖 5-28 5V 時的同相大信號脈沖響應

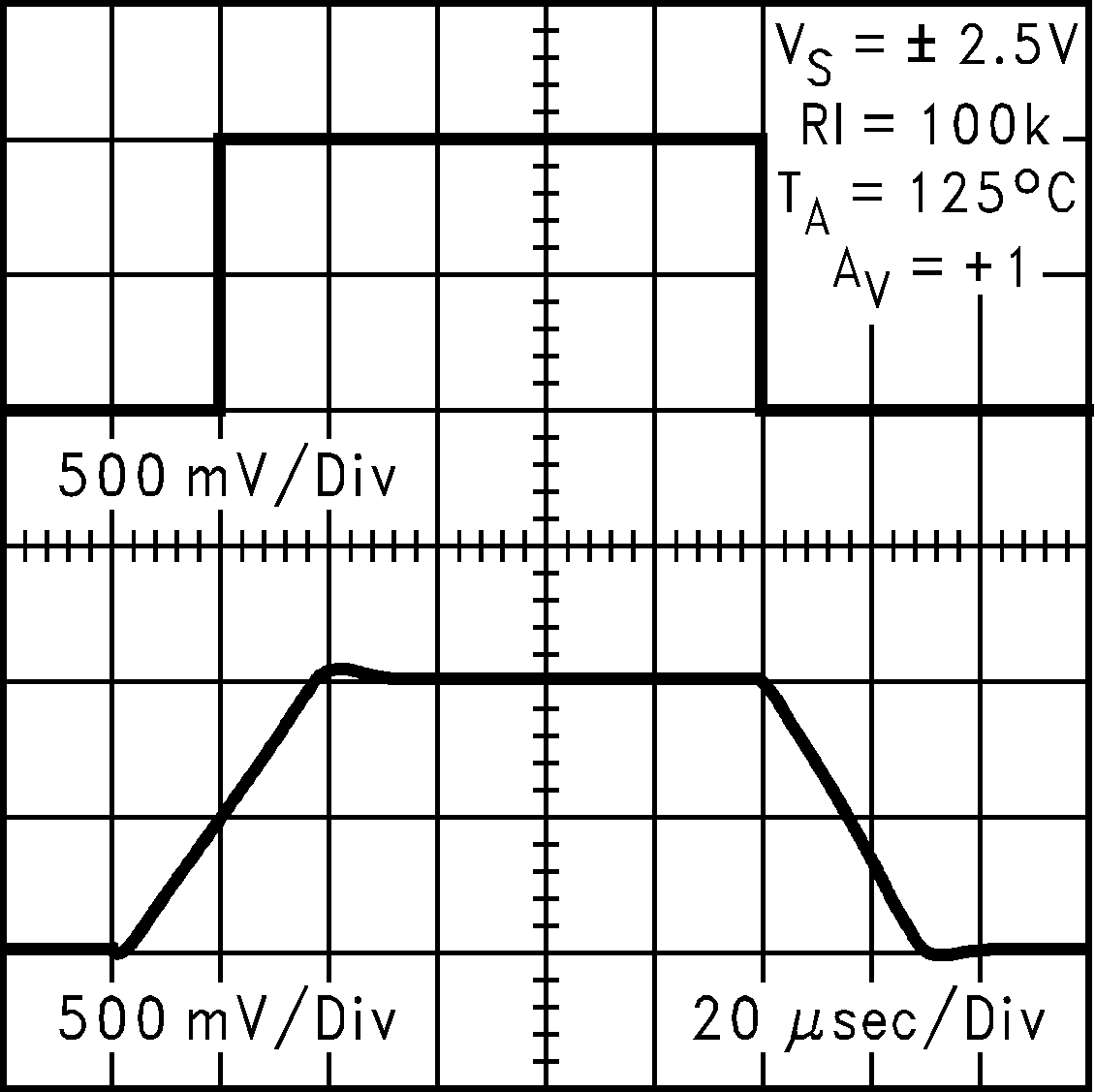

圖 5-30 5V 時的同相大信號脈沖響應

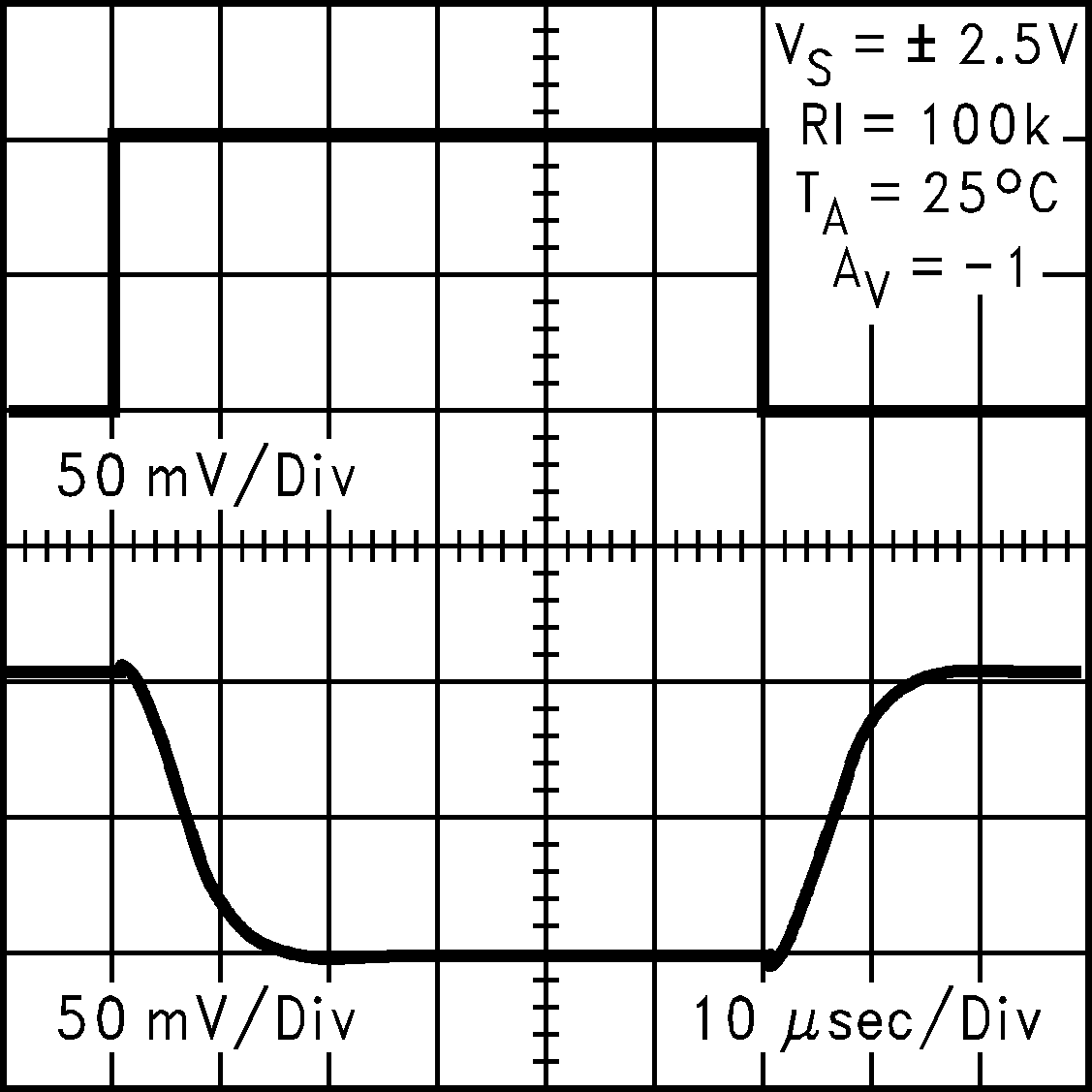

圖 5-32 5V 時的反相小信號脈沖響應

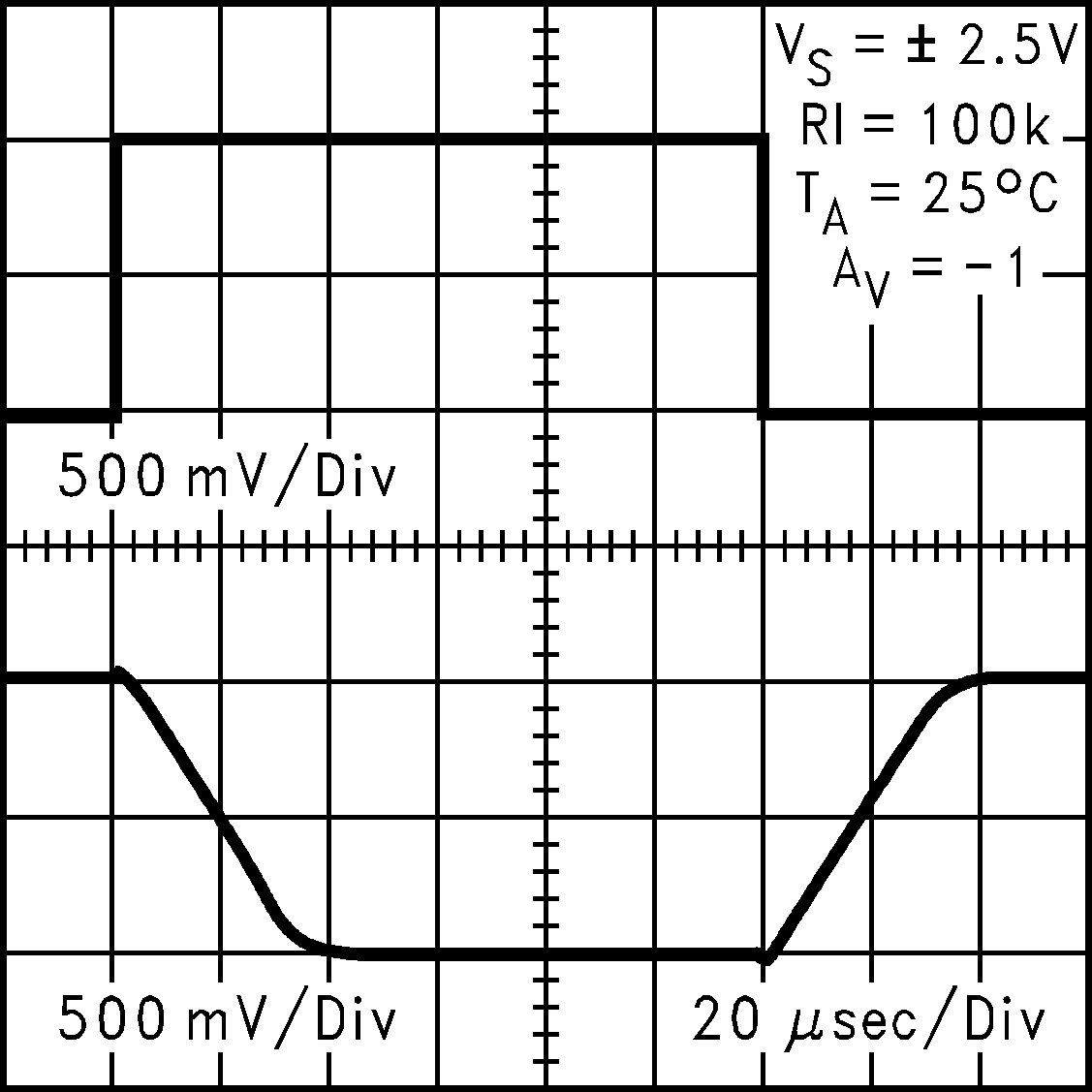

圖 5-34 5V 時反相大信號脈沖響應

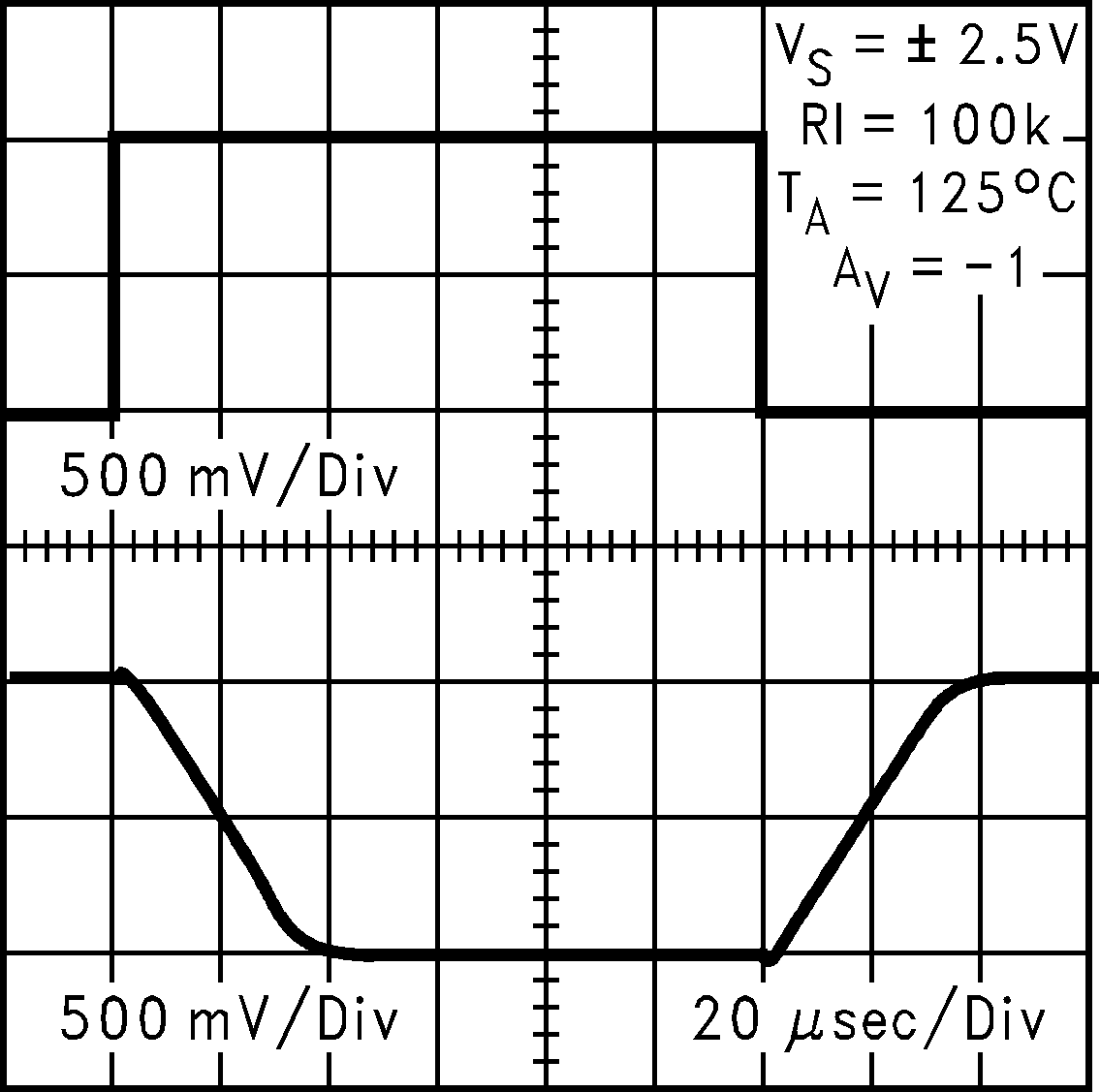

圖 5-36 5V 時反相大信號脈沖響應
