ZHCSY25F July 1999 – March 2025 LMC6041 , LMC6042 , LMC6044
PRODUCTION DATA
5.8 典型特性
在 VS = ±7.5V 且 TA = 25°C 時（除非另有規定）

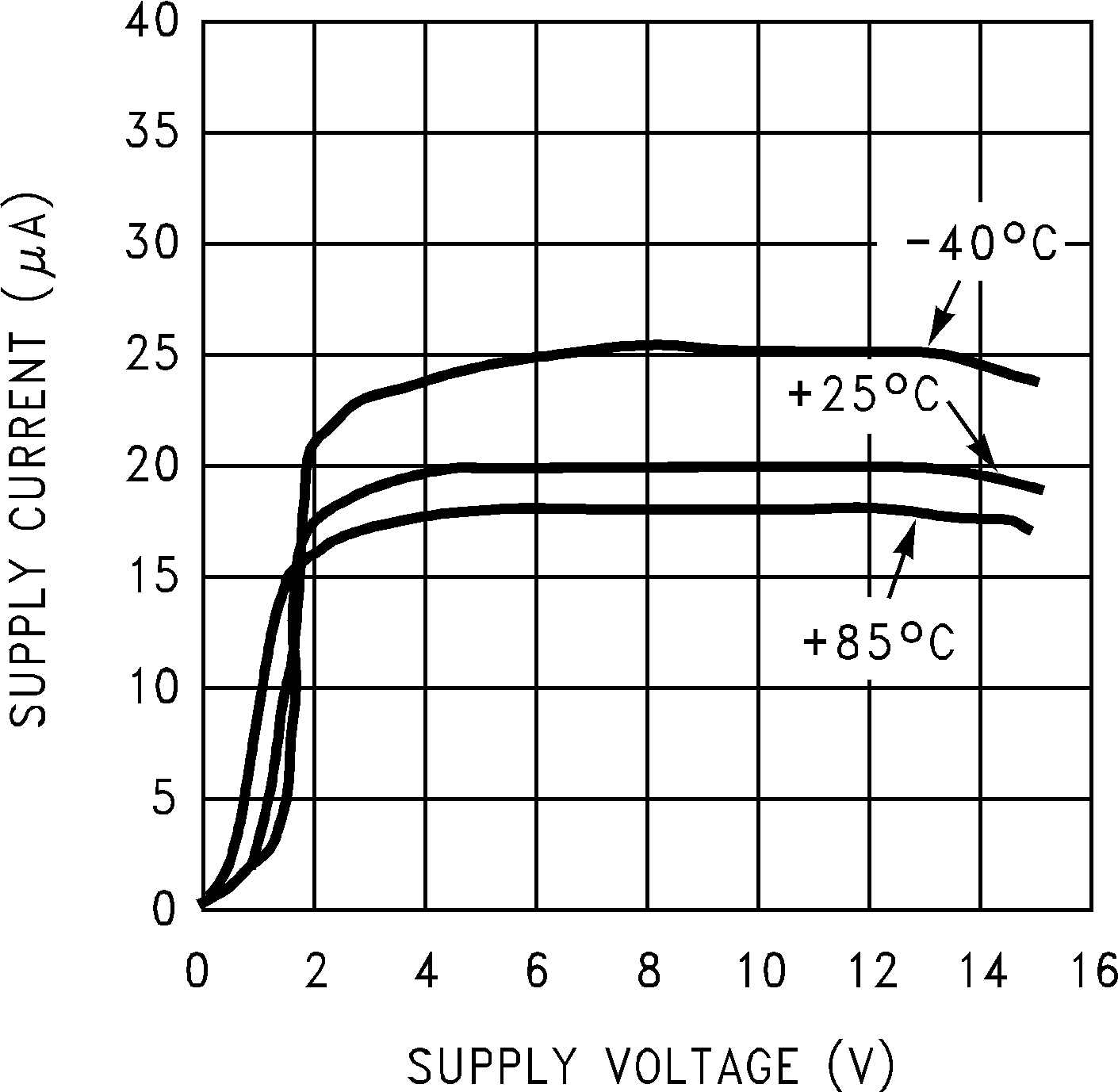

圖 5-1 電源電流與電源電壓間的關系

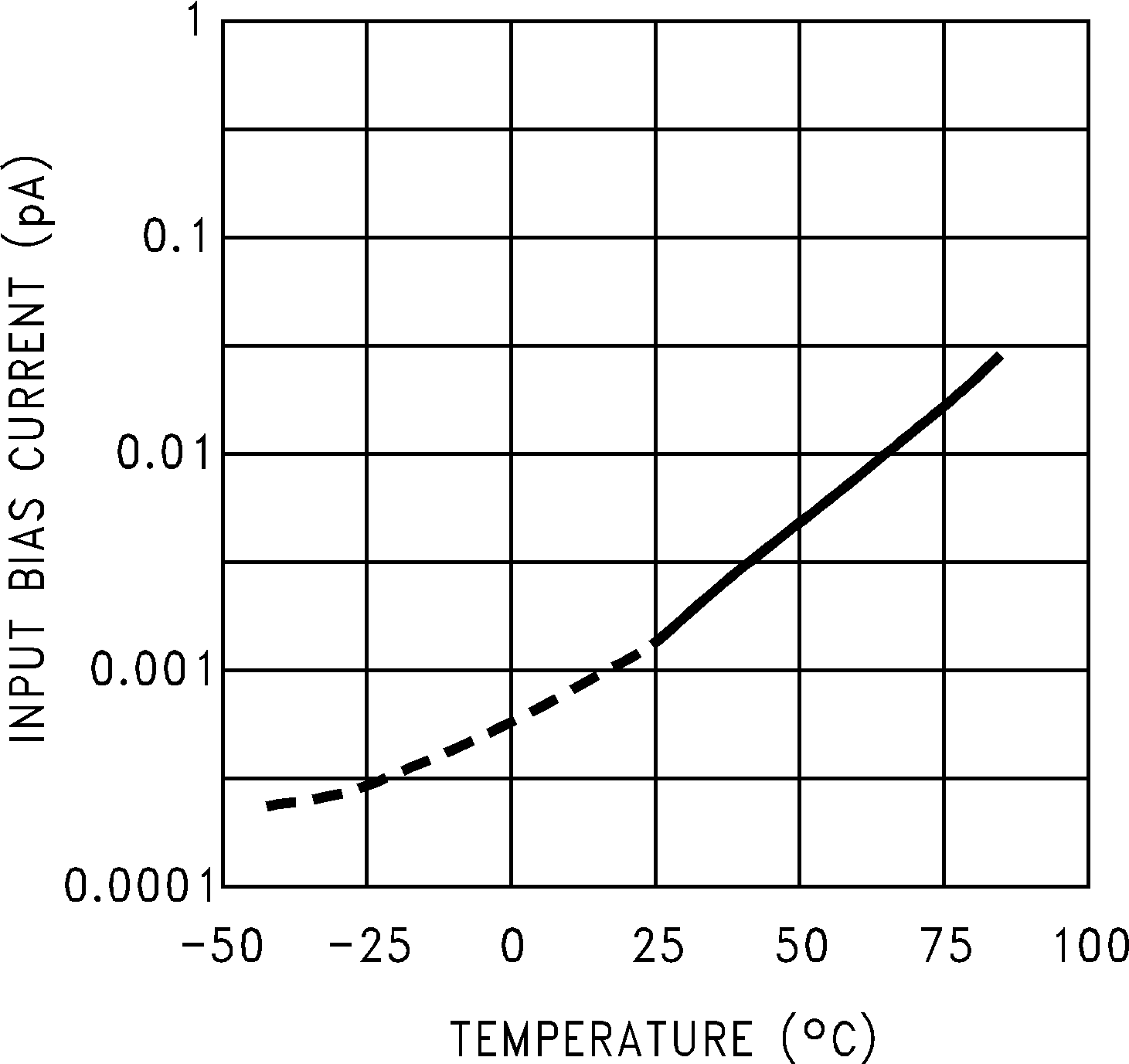

圖 5-3 輸入偏置電流與溫度間的關系

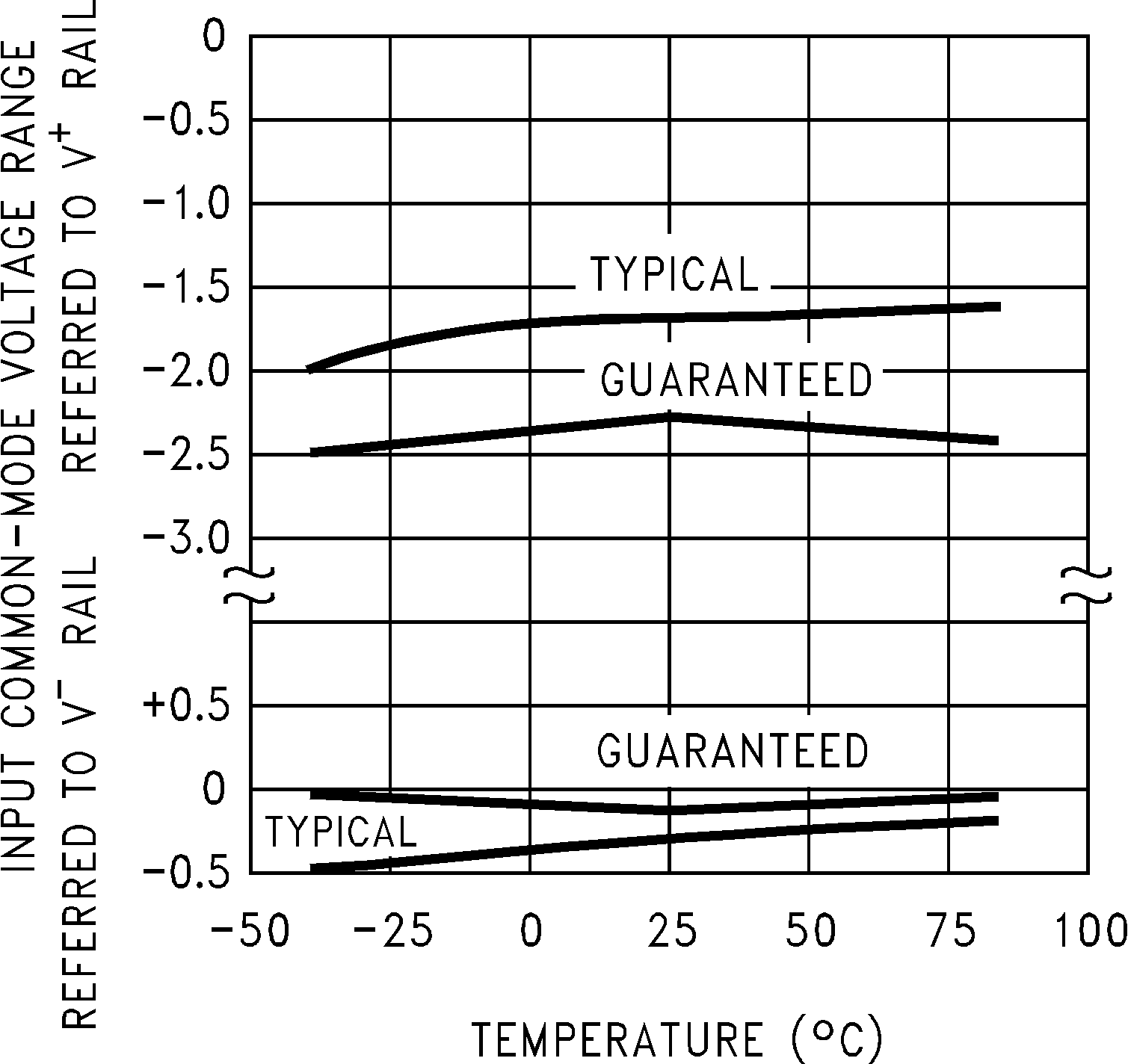

圖 5-5 輸入偏置電流電壓范圍與溫度

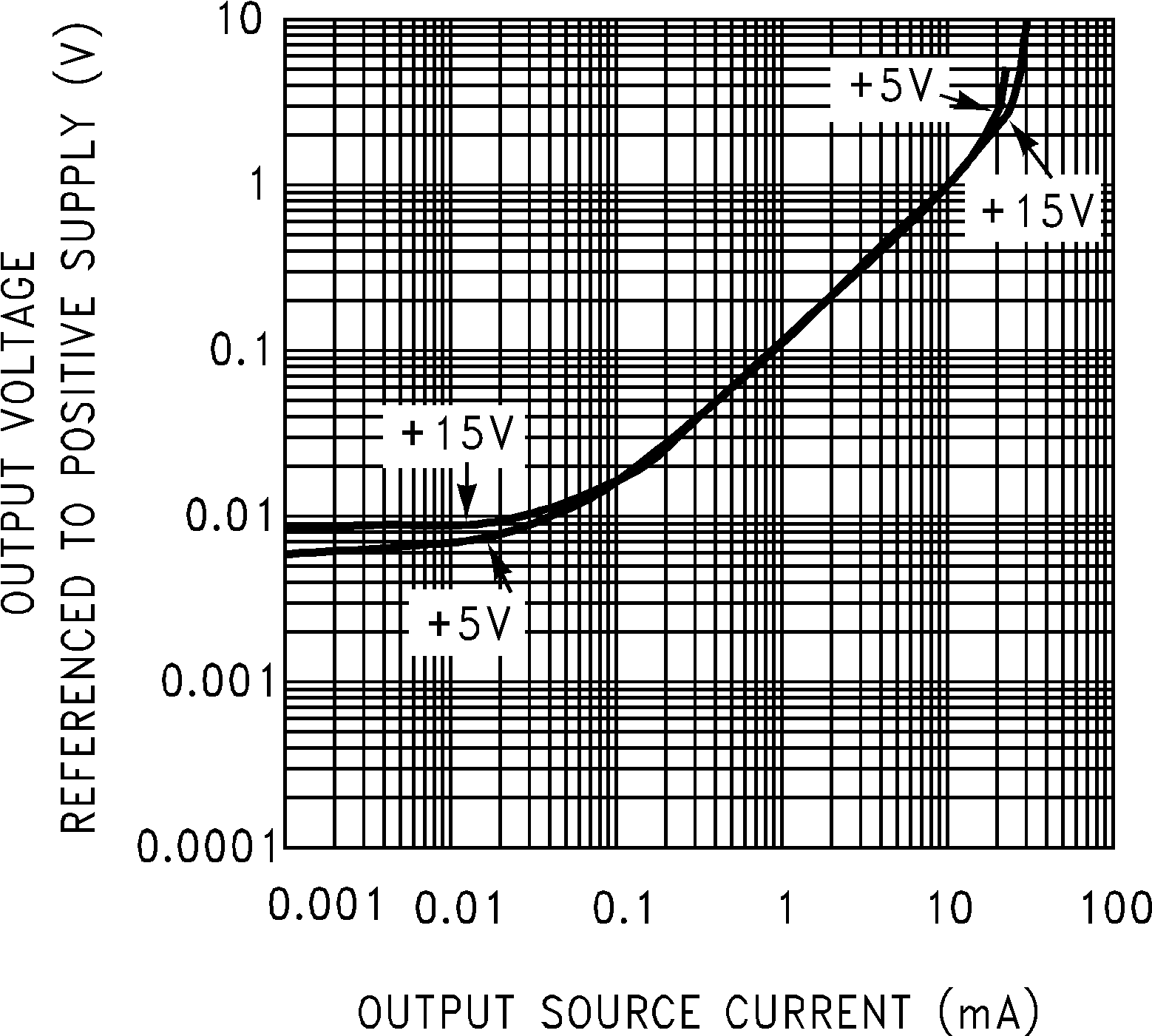

圖 5-7 輸出特性電流源

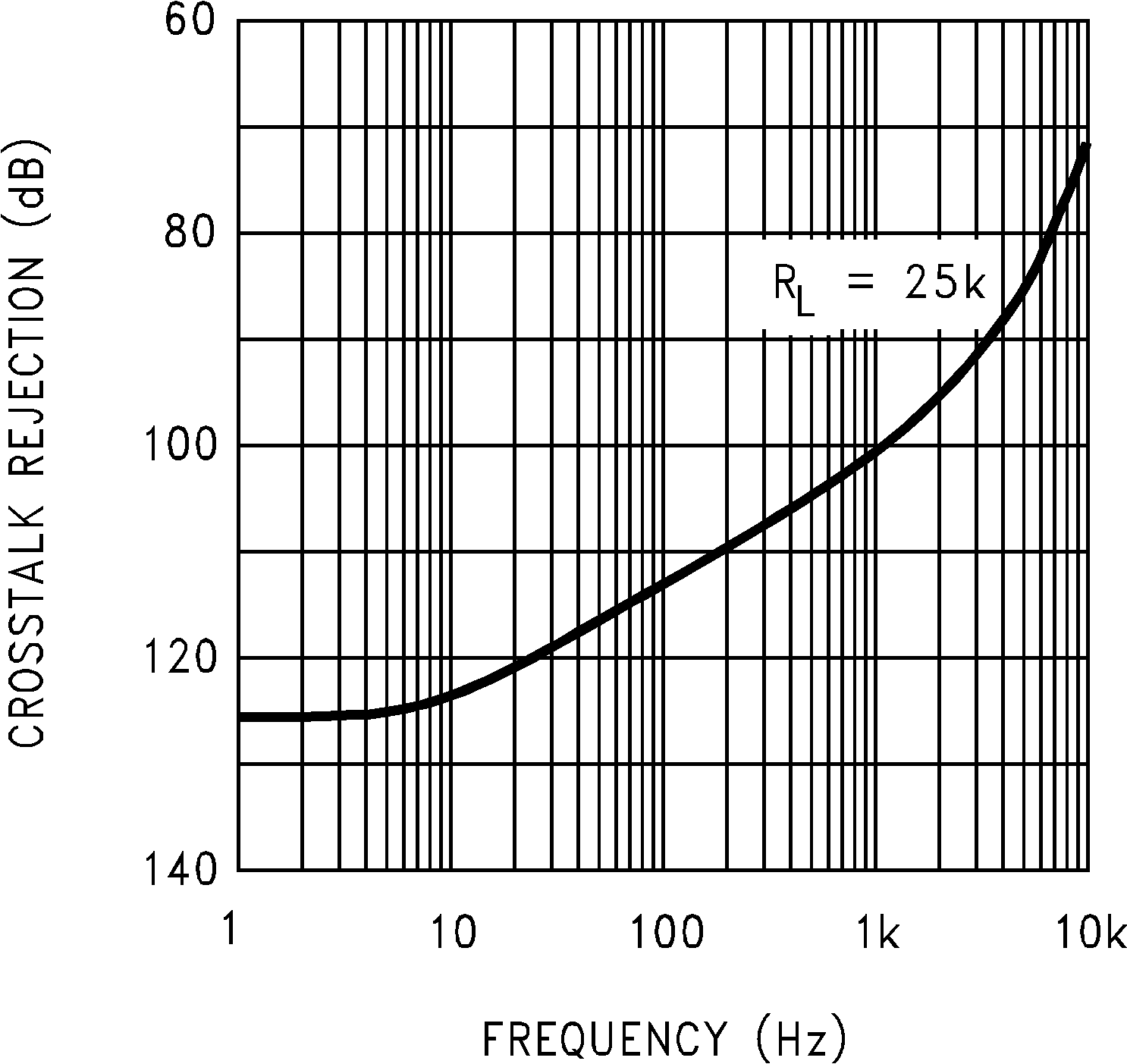

圖 5-9 串擾抑制與頻率間的關系

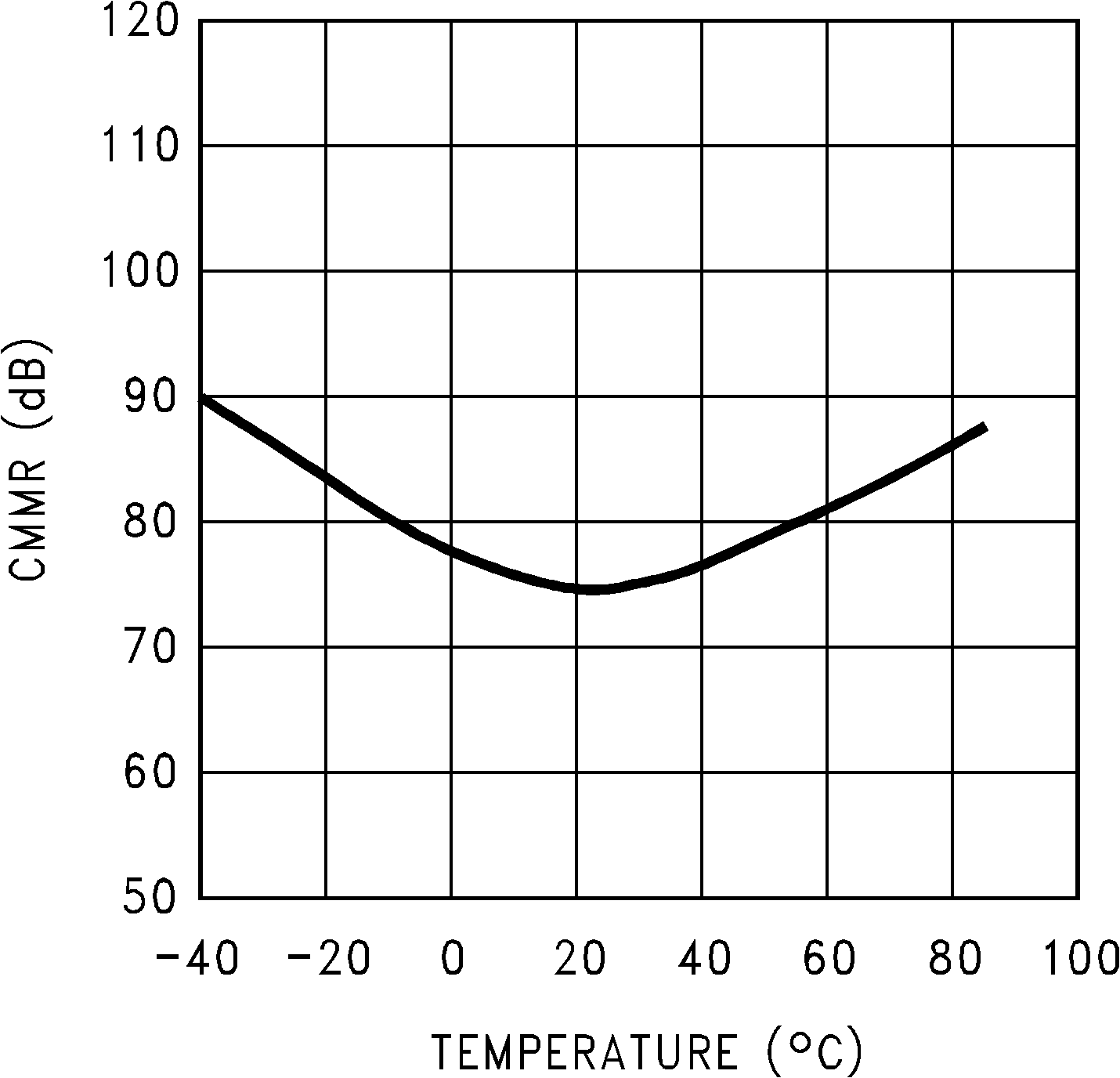

圖 5-11 CMRR 與溫度間的關系

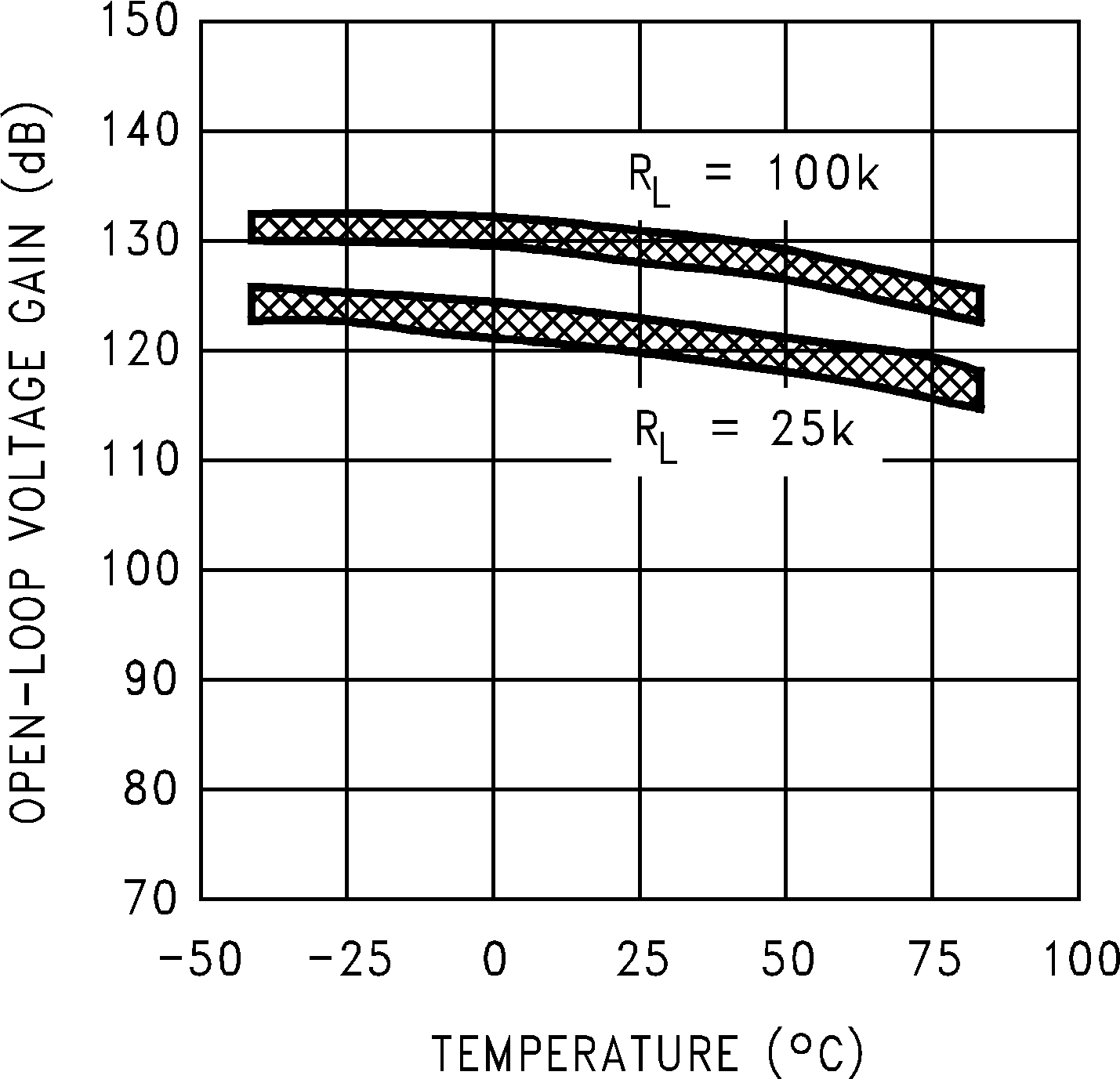

圖 5-13 開環電壓增益與溫度

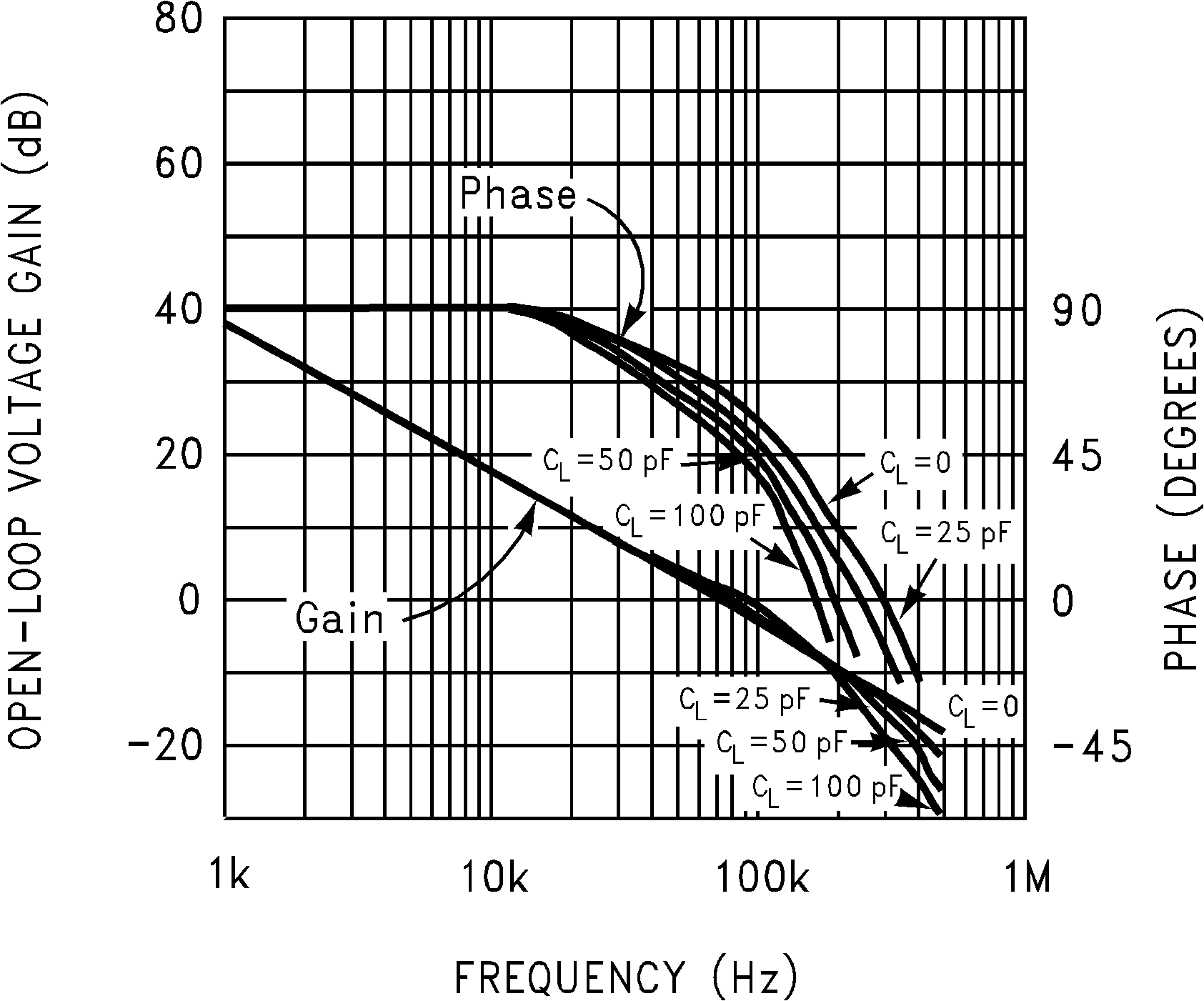

圖 5-15 增益和相位響應與負載電容

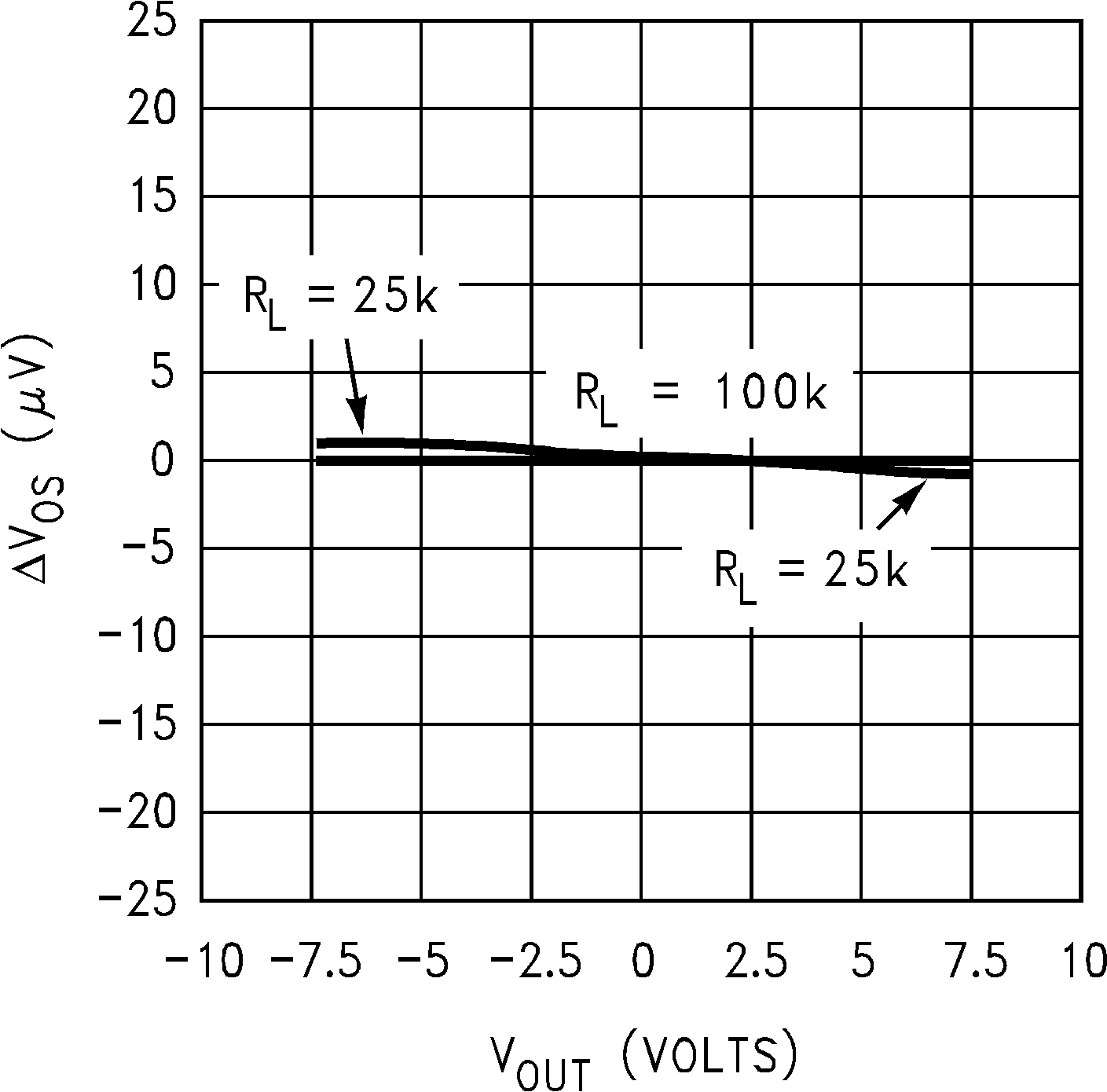

圖 5-17 增益誤差（VOS 與 VOUT）

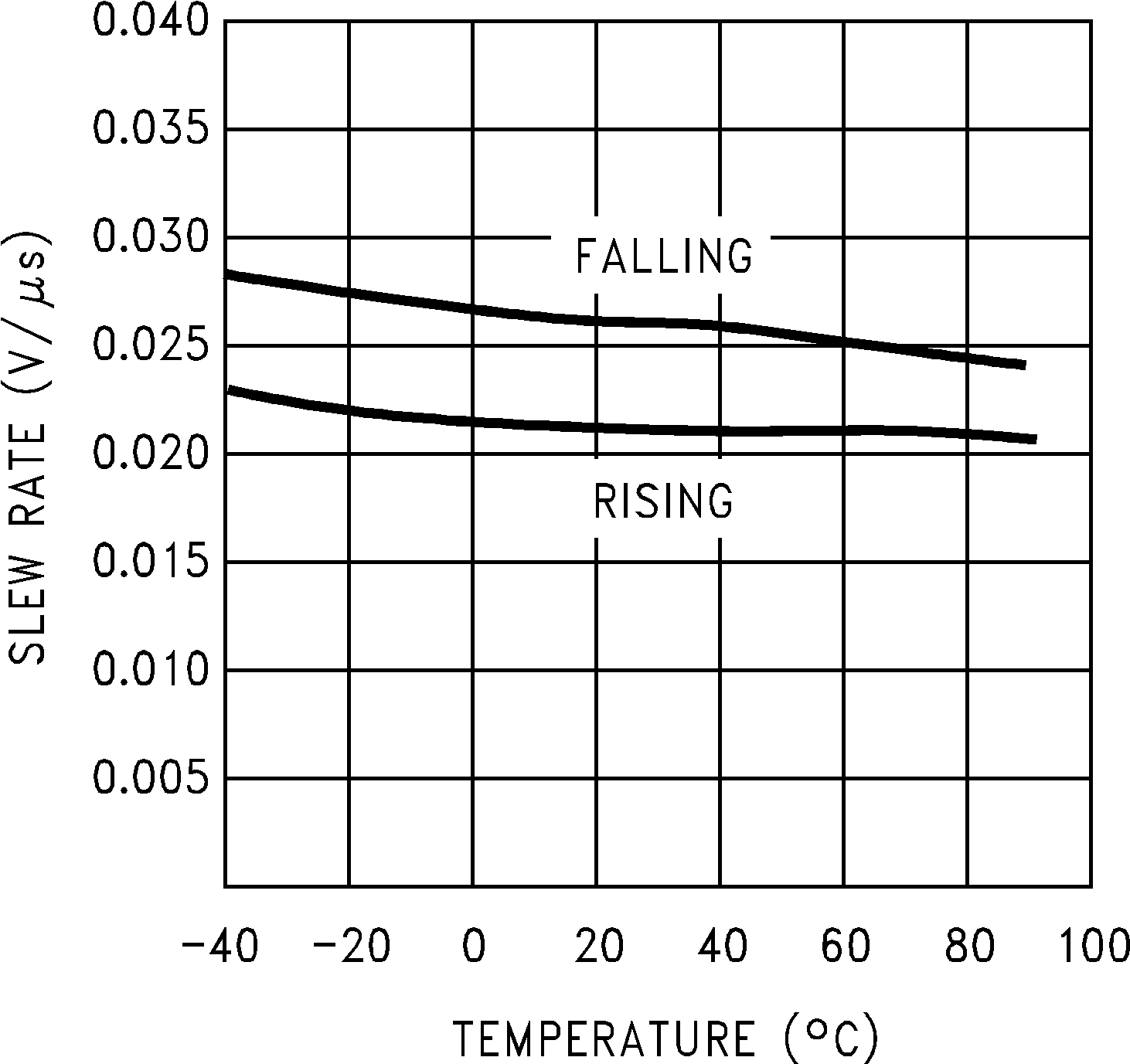

圖 5-19 非反向轉換率與溫度

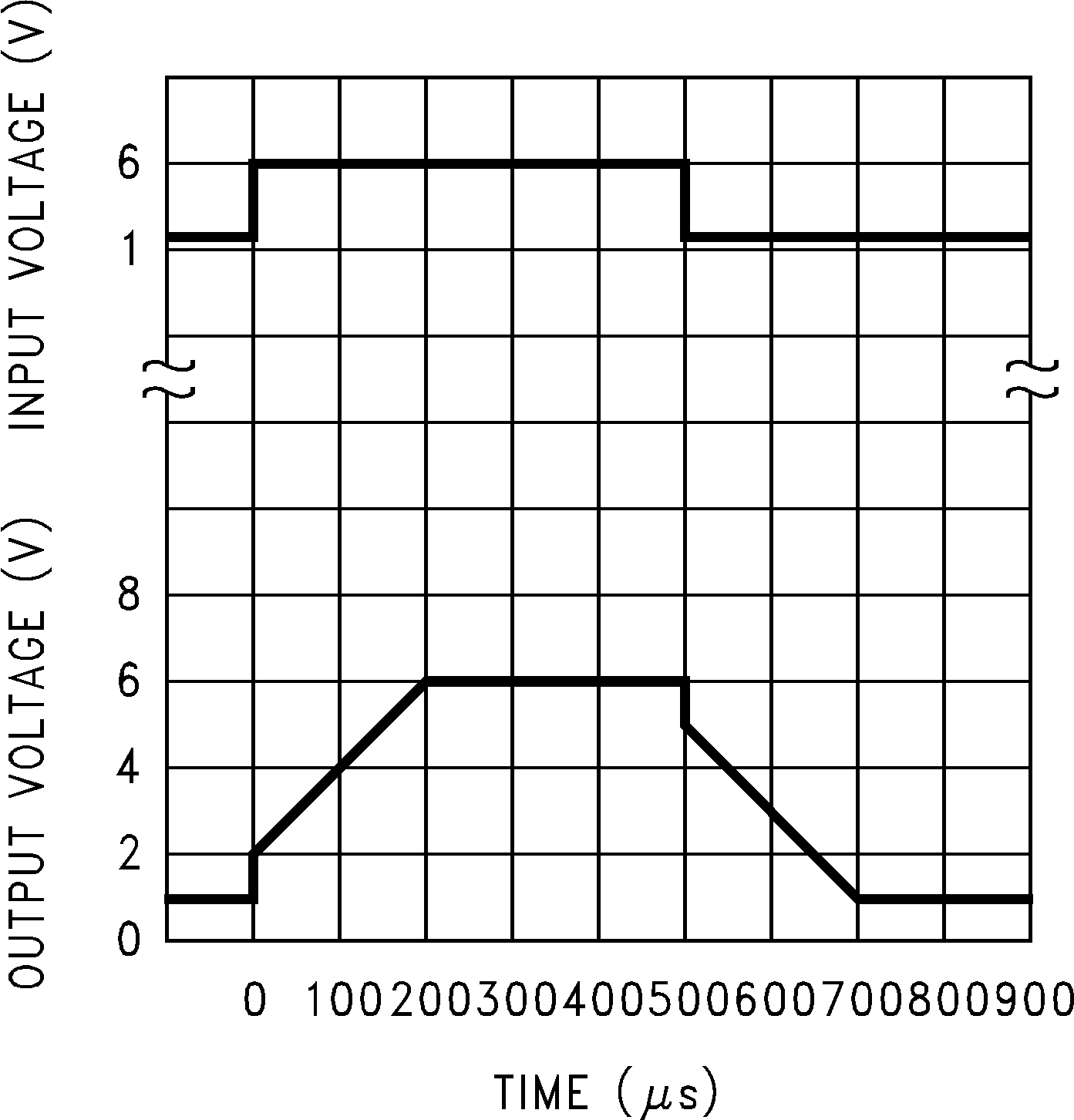

圖 5-21 非反向大信號脈沖響應(AV = +1)

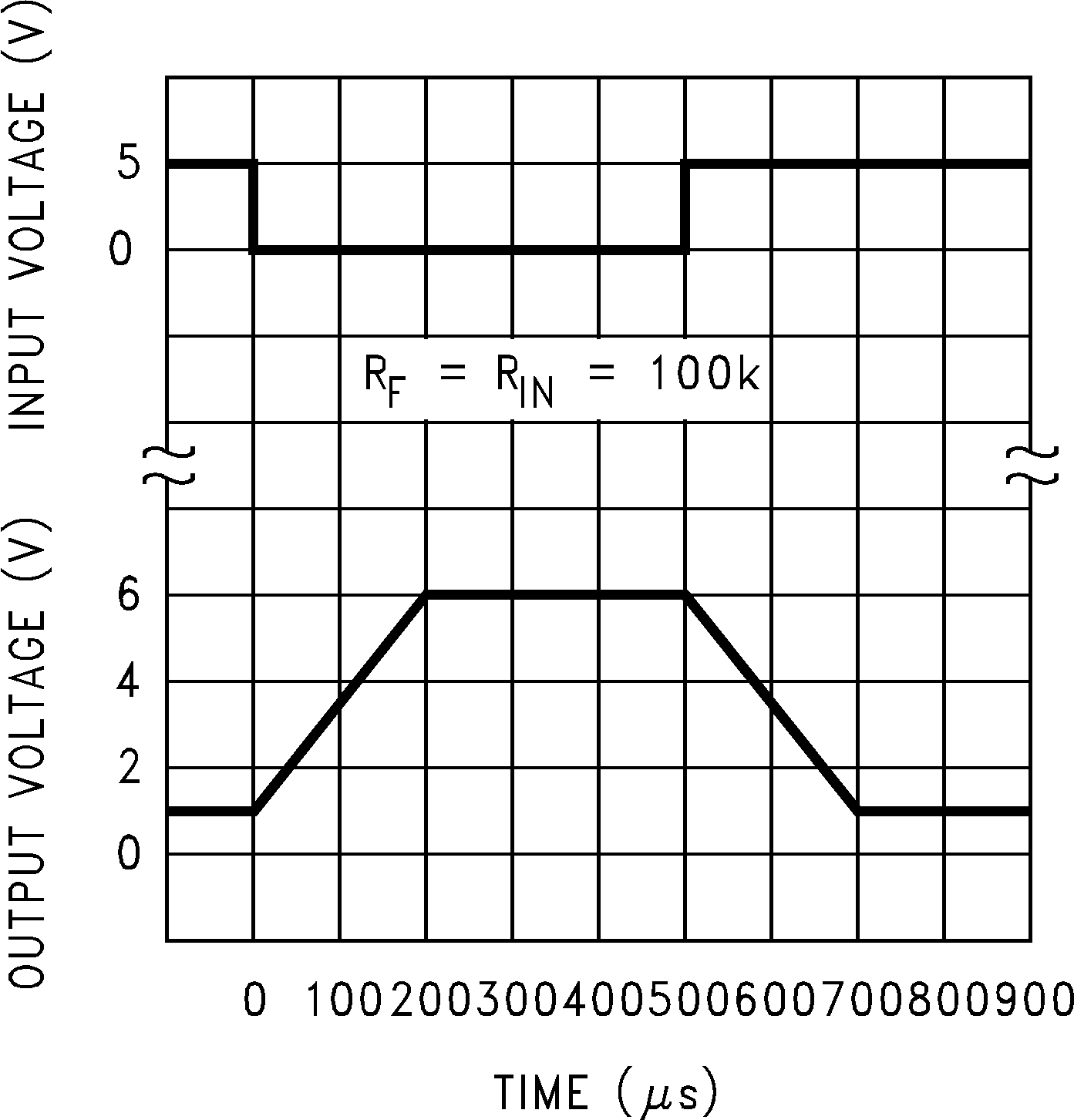

圖 5-23 反相大信號脈沖響應

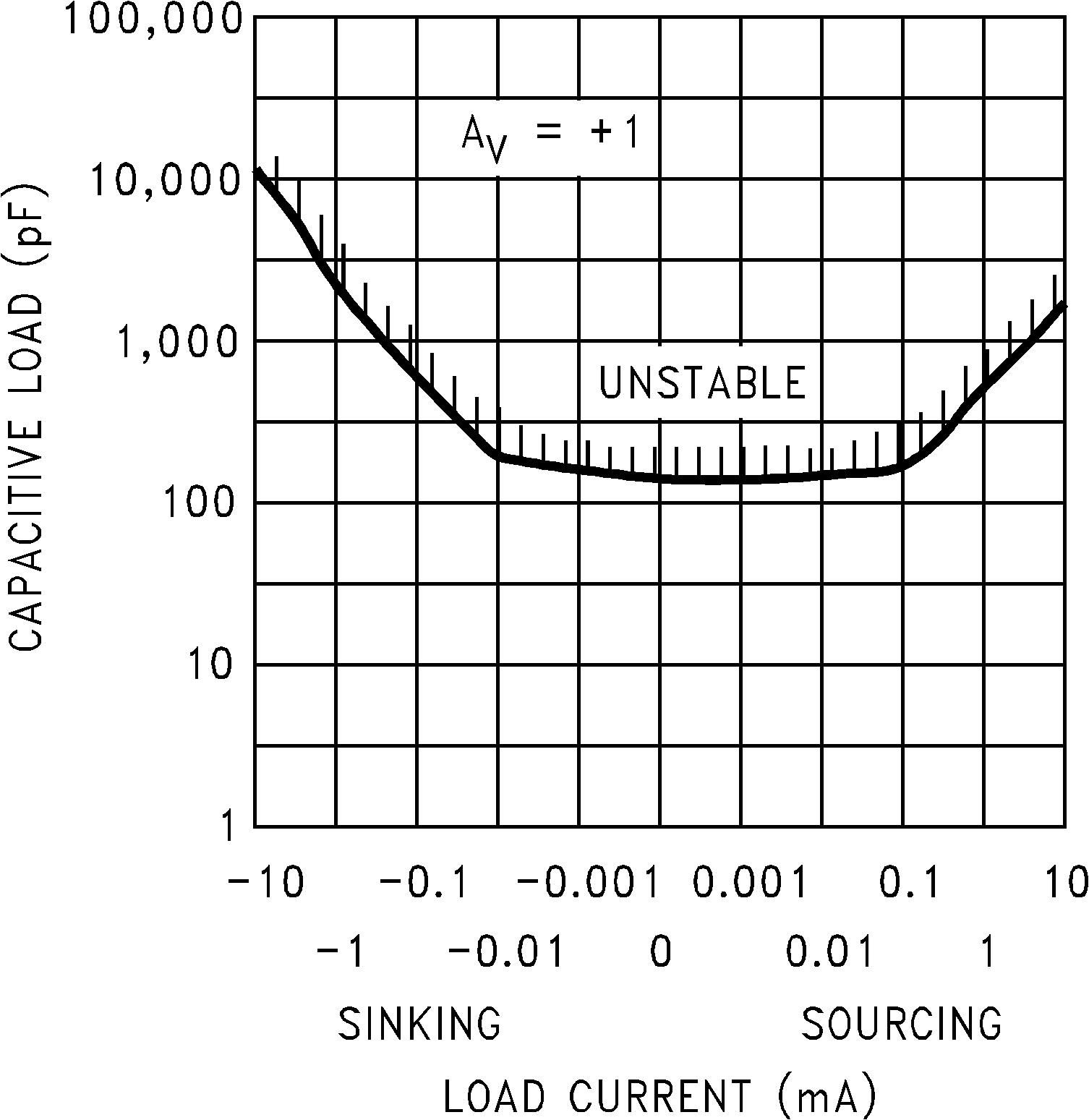

圖 5-25 穩定性與容性負載間的關系

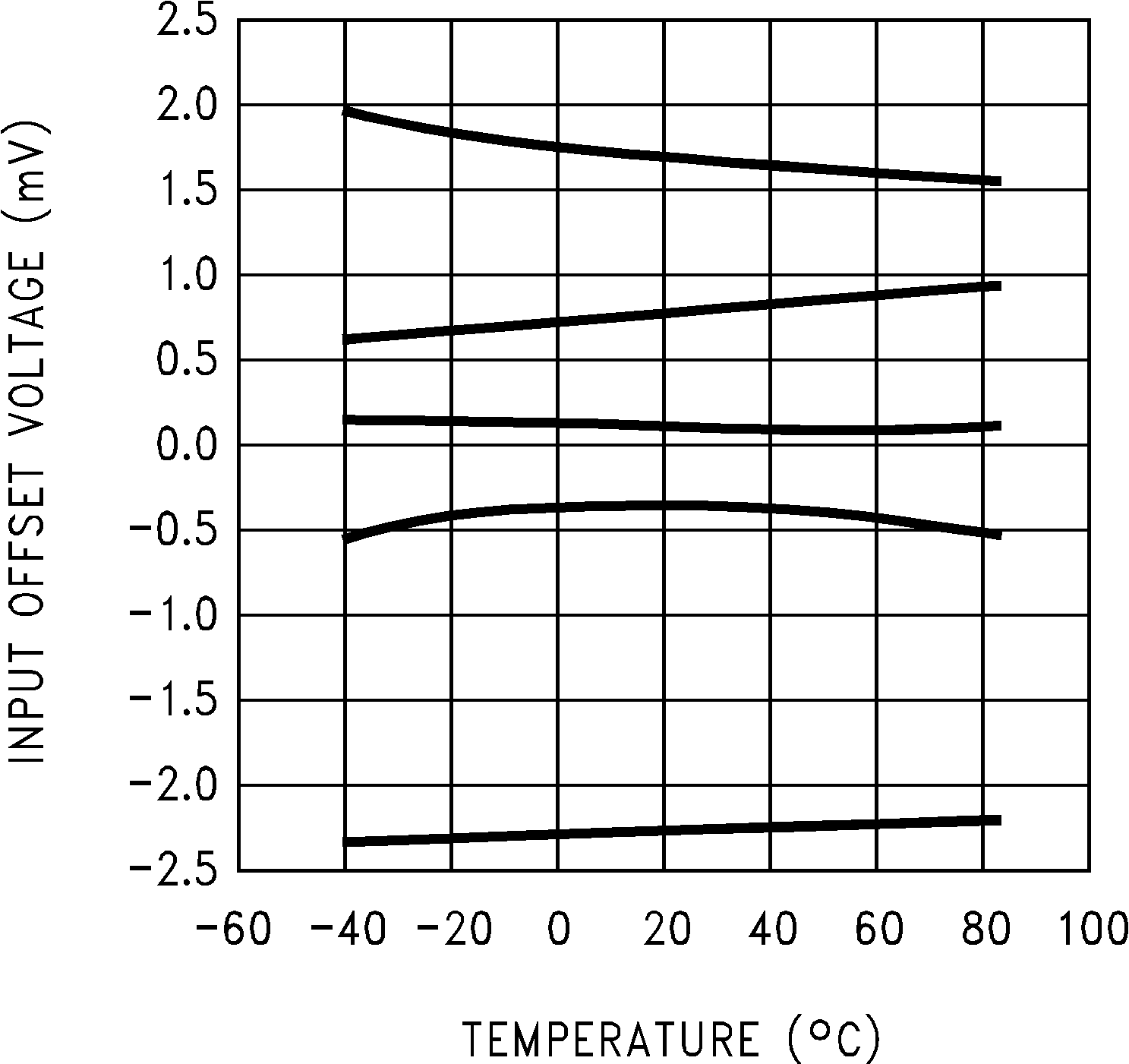

圖 5-2 偏移電壓與五個代表單元的溫度
圖 5-4 輸入偏置電流與輸入共模電壓

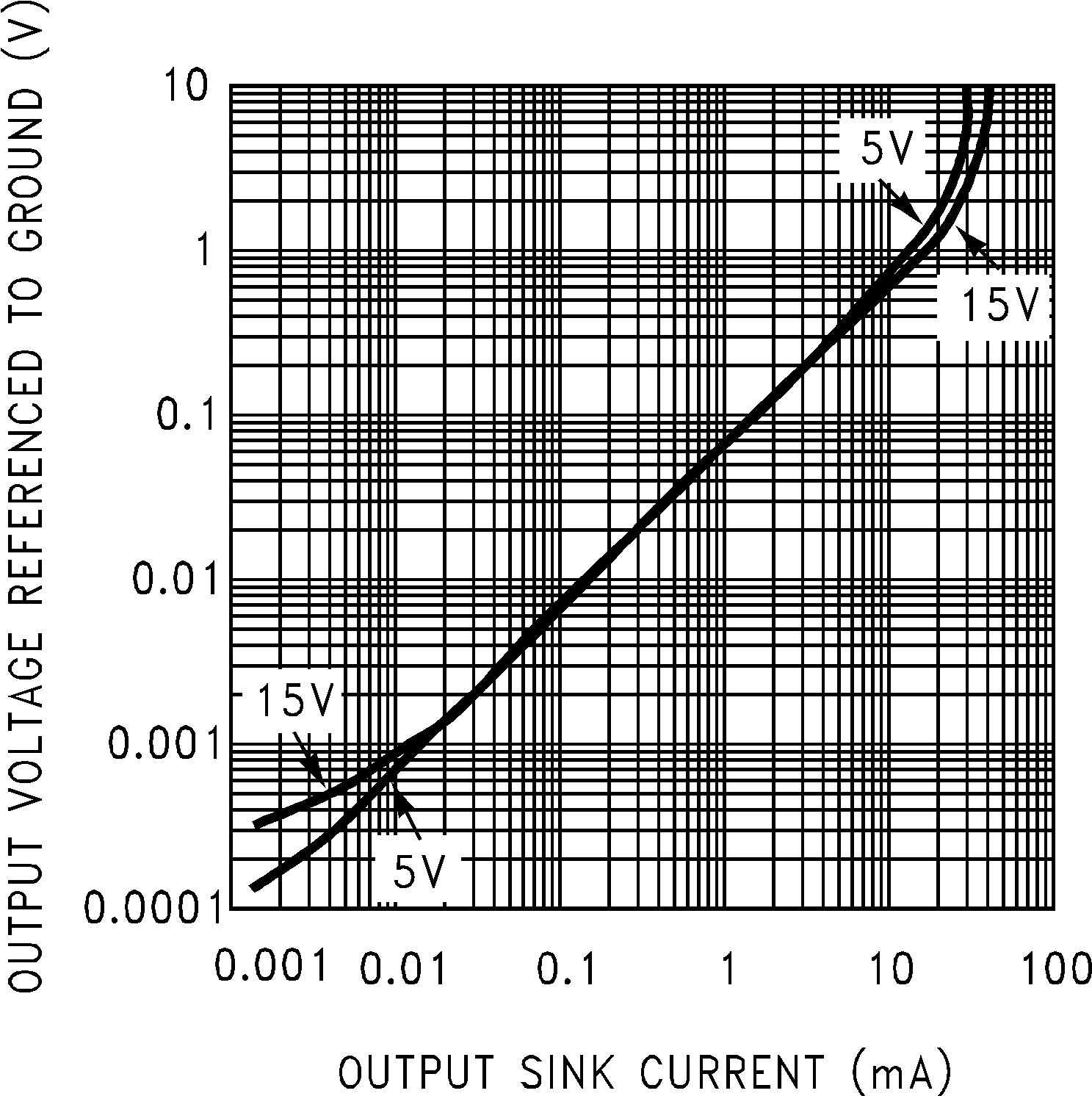

圖 5-6 輸出特性灌電流
圖 5-8 輸入電壓噪聲與頻率間的關系
圖 5-10 CMRR 與頻率間的關系

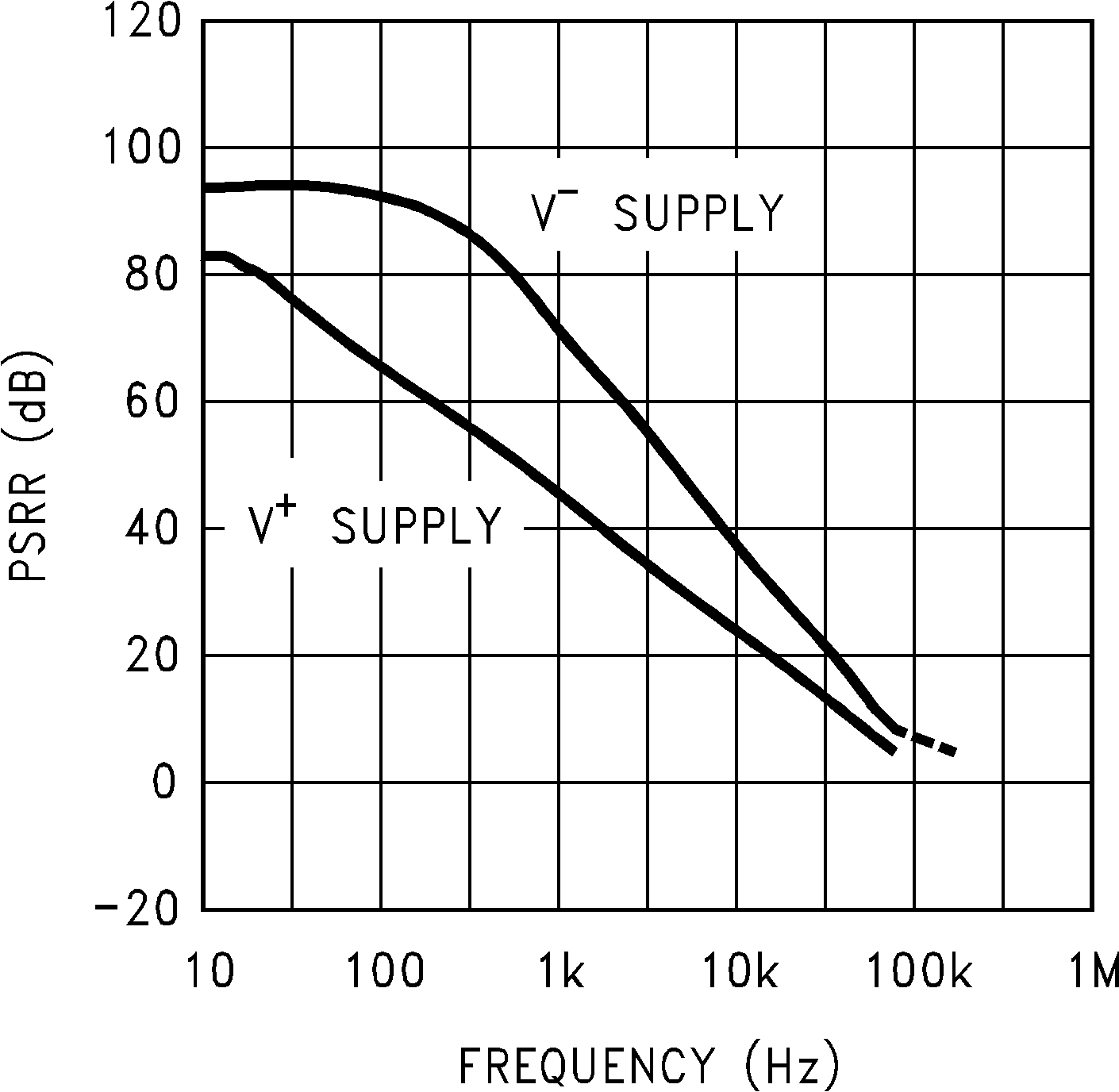

圖 5-12 電源抑制比與頻率間的關系
圖 5-14 開環頻率響應

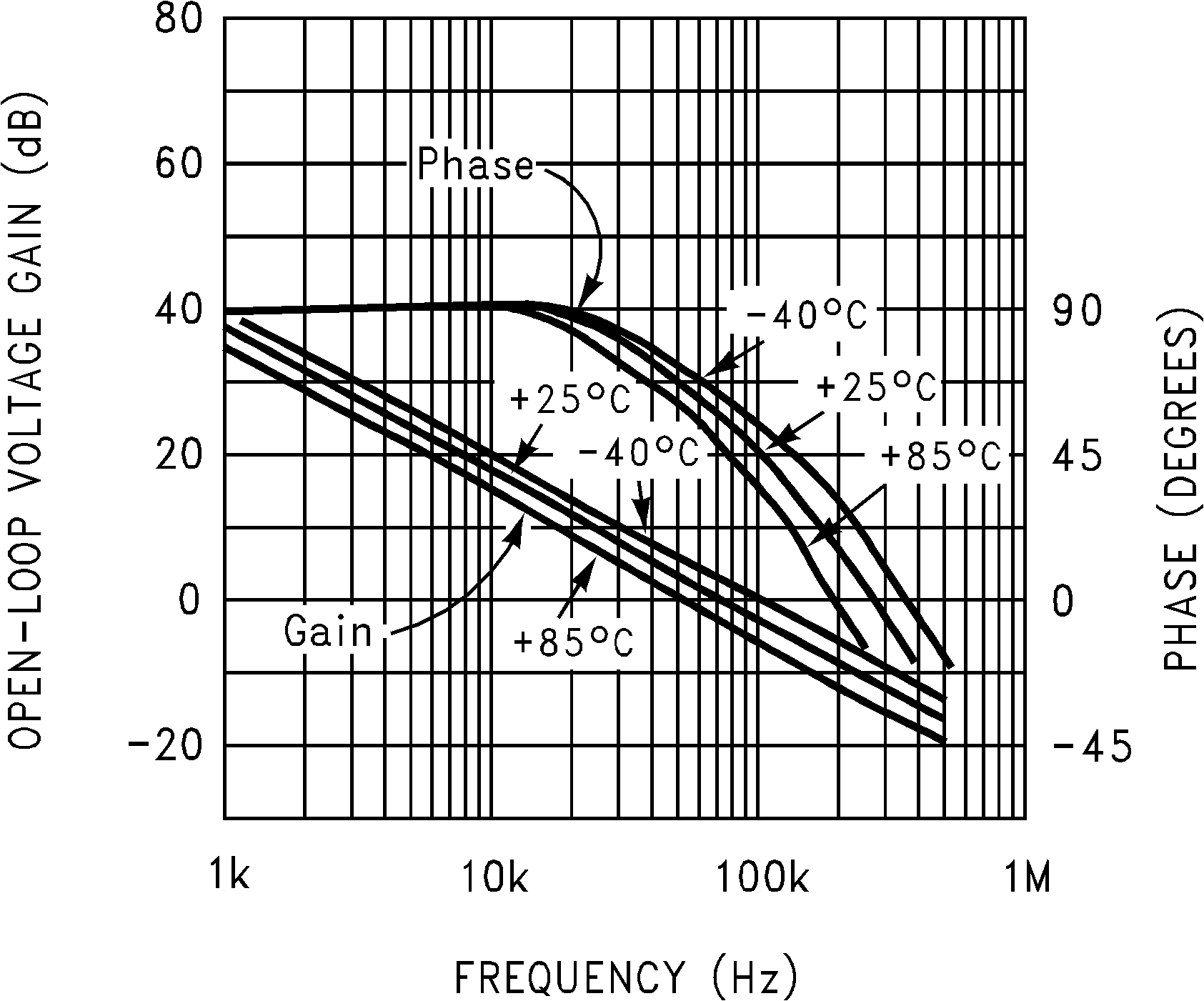

圖 5-16 增益和相位響應與溫度
圖 5-18 三個代表單元器件的共模誤差與共模電壓

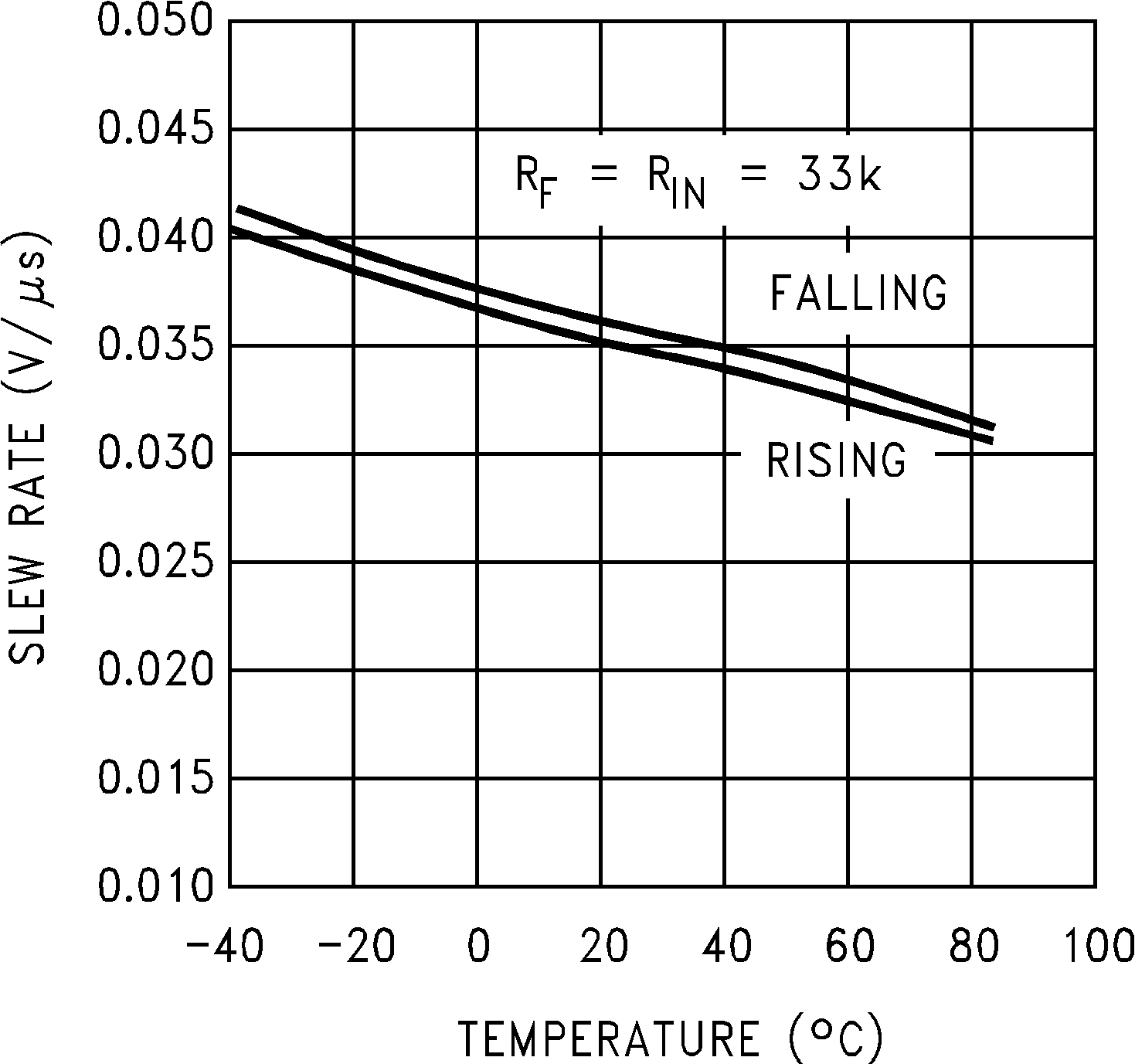

圖 5-20 反向轉換率與溫度

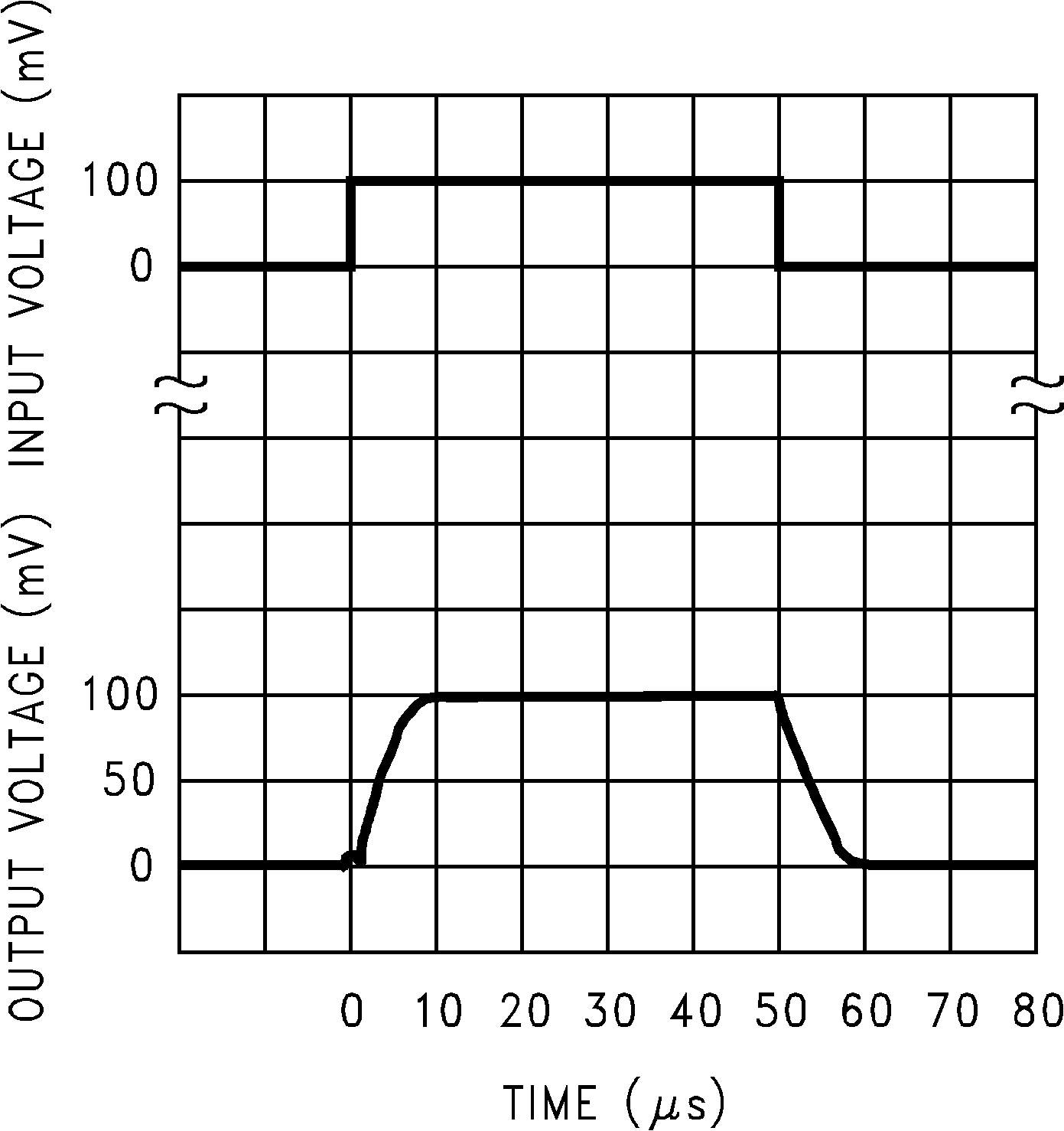

圖 5-22 同相小信號脈沖響應

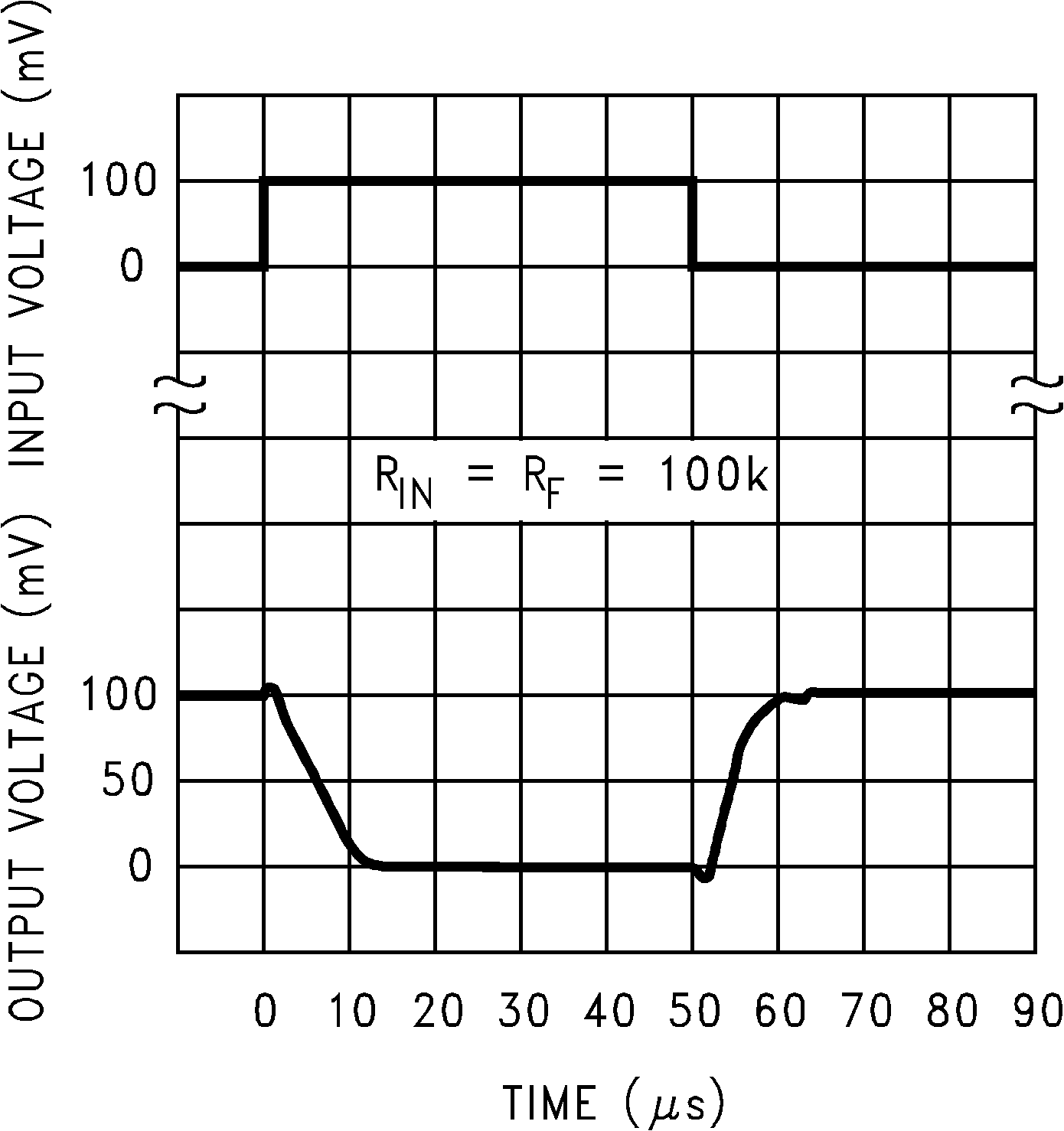

圖 5-24 反相小信號脈沖響應
圖 5-26 穩定性與容性負載間的關系
