3 說明
LM76002-Q1/LM76003-Q1 穩壓器是一款易于使用的同步降壓直流/直流轉換器，能驅動高達 2.5A (LM76002-Q1) 或 3.5A (LM76003-Q1) 的負載電流，輸入電壓最高可達 60V。LM76002-Q1/LM76003-Q1 解決方案尺寸極小，但能提供優異的效率和輸出精度。采用峰值電流模式控制。可調 特性 （例如可調開關頻率、同步、FPWM 選項、電源正常狀態標志、精密使能端、可調式軟啟動和跟蹤）可為各種應用提供靈活且簡單易用的 解決方案。輕負載時的自動頻率折返和可選的外部偏置電源可以提高效率。該器件需要極少的外部組件，其引腳專為簡化 PCB 布局而設計，可提供優異的 EMI (CISPR25) 和熱性能。保護 功能 包括輸入欠壓鎖定、熱關斷、逐周期電流限制和短路保護。LM76002-Q1/LM76003-Q1 器件采用 WQFN 30 引腳無引線式封裝，且具有可濕性側面。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM76002-Q1 | WQFN (30) | 6.00mm × 4.00mm |
| LM76003-Q1 |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
空白

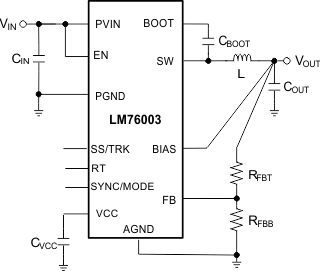

簡化原理圖
效率與輸出電流
（VOUT = 5V，fSW = 400kHz，自動模式）
