ZHCSLD0B May 2020 – June 2021 LM62435-Q1
PRODUCTION DATA
LM62435-Q1 是一款汽車專用的高性能直流/直流同步降壓轉換器。該器件具有集成式高側和低側 MOSFET,能夠在 3.0V 至 36V 的寬輸入電壓范圍內提供高達 3.5A 的輸出電流;可耐受 42V 電壓,支持 400ms 時長的負載突降。LM62435-Q1 可對壓降進行軟恢復,因此無需對輸出進行過沖。
LM62435-Q1 專門設計用于降低 EMI。該器件具有假隨機展頻、可調節 SW 節點上升時間和低 EMI,并采用具有低開關節點振鈴和易于使用、優化型引腳排列的 VQFN-HR 封裝。開關頻率可在 200kHz 至 2.2MHz 范圍內同步,從而避開噪聲敏感頻段。另外,可以選擇頻率,從而在低工作頻率下提高效率,或在高工作頻率下縮小解決方案尺寸。
自動模式可在輕負載運行時進行頻率折返,實現僅 7μA(典型值)的空載電流消耗和高輕負載效率。PWM 和 PFM 模式之間無縫轉換,以及極低的 MOSFET 導通電阻和外部偏置輸入,均確保在整個負載范圍內實現卓越的效率。
| 器件型號 | 封裝(1) | 封裝尺寸(標稱值) |
|---|---|---|
| LM62435-Q1 | VQFN-HR (14) | 4.00mm × 3.50mm |

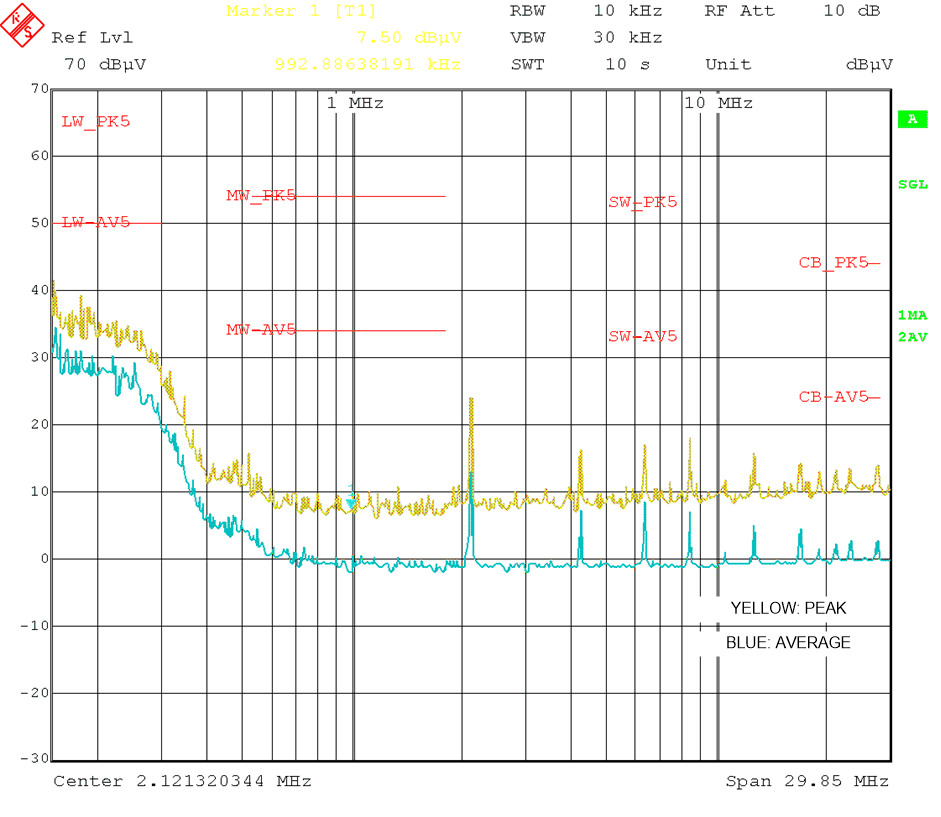

傳導 EMI:VOUT=5V,fSW=2100kHz

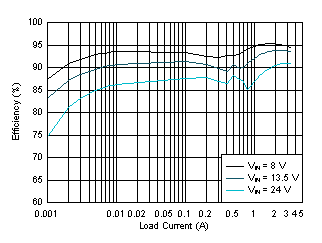

效率:VOUT = 5V,F(xiàn)SW = 2200kHz
