在高頻應用中，如果信號端接不當，會發生反射。圖 7-5 顯示了正確端接的信號，而圖 7-6 顯示了端接不當的信號。
為了更大限度地減少反射，請使用特征阻抗與信號源匹配的同軸電纜。使用相同值的終端器或電阻器端接電纜的另一端。對于常用電纜，RG59 具有 75Ω 特征阻抗，而 RG58 具有 50Ω 特征阻抗。

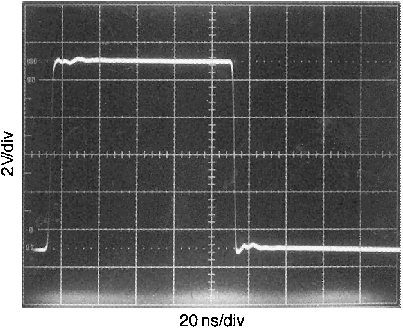

圖 7-5 正確端接的信號

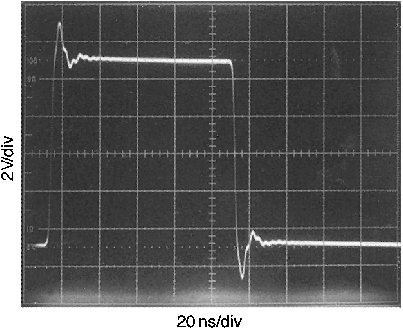

圖 7-6 端接不當的信號
