7.3.18 柵極驅動器
LM5177 具有四個內部邏輯電平 nMOS 柵極驅動器。這些驅動器可以維持降壓/升壓運行所需的兩個半橋的高頻開關。如果器件處于升壓或降壓模式，則另一個半橋高側開關需要持久導通。內部柵極驅動器通過共享來自另一個正在開關的半橋的電流來實現該功能。因此，由于無需額外的電荷泵，可以確保最小的靜態電流。由于具有高驅動電流，它可以支持各種外部功率 FET 并且可以并聯運行這些 FET。
LO 和 HO 輸出受擊穿保護，可確保兩個輸出不會同時導通。如果降壓/升壓轉換器的 PWM 調制邏輯將 LOx 引腳關斷，則在滿足以下所有條件（與非或）之前不會導通 HOx 引腳：
- 達到最短內部轉換時間 (tt(dead))。
- LOx 引腳上的電壓降至檢測閾值 VTH(GATEOUT) 以下。
柵極驅動器的高側電源電壓由一個額外的自舉 UVLO 比較器進行監測。該比較器會監測 SWx 和 HBx 之間的差分電壓。如果電壓降至閾值以下，降壓/升壓轉換器將關閉。在通過軟啟動方案達到正向閾值后，該器件會自動重新啟動。
此外，LM5177 還會監測 SWx 和 HBx 之間的上限電壓。如果該電壓超過鉗位電路的閾值電壓，它會激活內部電流源來拉低電壓。

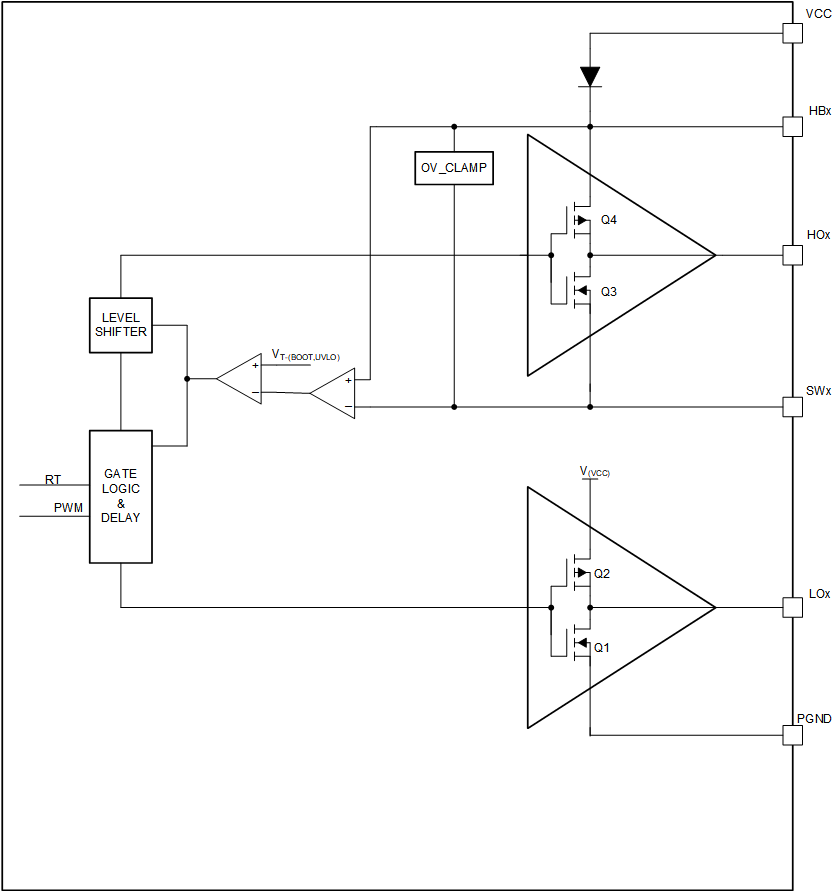

圖 7-19 柵極驅動器功能方框圖
外部柵極驅動器支持
LM5177 通過 HOX_LL 引腳支持外部柵極驅動器。這些引腳提供兩個以接地為基準的高側柵極驅動信號。通過將 HOX_LL 和 LOx 信號連接到外部柵極驅動器，外部功率 FET 可由外部柵極驅動器控制。例如，如果沒有可用的邏輯電平 FET，并且應用需要將柵極電壓驅動至高于集成式柵極驅動所支持的電壓，此特性將非常有用。
HBx 上的外部自舉電容器仍需要放置在原理圖中，因?yàn)閮?nèi)部電流檢測放大器仍通過該引腳供電。HOx 引腳可以保持懸空。確保每個外部柵極驅動器的電源電壓 V(extGD) 滿足 4 開關降壓/升壓的必要要求，例如 100% 占空比和全橋每一側之間的隔離。下面的外部柵極驅動器支持的簡化版原理圖 顯示了外部柵極驅動器可能連接的功能方框圖。

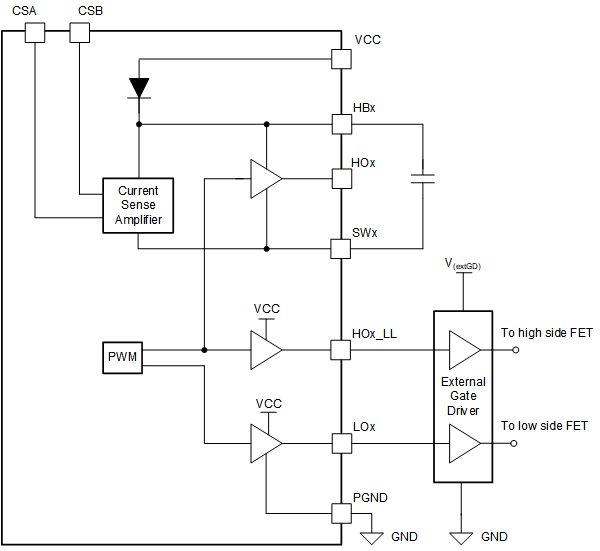

圖 7-20 外部柵極驅動器支持的簡化版原理圖
