7.3.3 節能模式
當 MODE 引腳為低電平時，省電模式處于活動狀態。在這種運行模式下，開關活動減少，效率最大化。如果 MODE 引腳為高電平，則會禁用省電模式。轉換器在連續導通模式下運行。
在升壓或降壓模式下，轉換器以各自的最小關斷時間或導通時間運行，直至達到占空比。如果達到時序限制，并且電流低于所選的 PSM 進入閾值，則輸出電壓會增加。一旦發生這種情況，電壓調節環路就會檢測到電壓增加，并使器件進入 TI 專有的睡眠模式，因為負載消耗的能量小于轉換器在開關期間產生的能量。在該模式下，兩個低側都會導通，確保 HB1 和 HB2 的高側柵極電源電壓得到充電。其他內部電路會部分關斷，以便將轉換器的電流消耗降至盡可能低。如果輸出電壓達到標稱輸出電壓設定點，則開關活動會再次啟動。
為了避免因反復進入和退出省電運行模式而產生次諧波頻率，進入點是隨機的，范圍介于標稱電壓和最大進入檢測閾值（比標稱電壓高 1%）之間。
在需要更大或更小占空比的降壓/升壓區域，會跳過開關脈沖。必要時，控制以最短的狀態 I 或狀態 III 時間啟動開關活動，以便按照電壓調節環路的要求保持電感器電流。

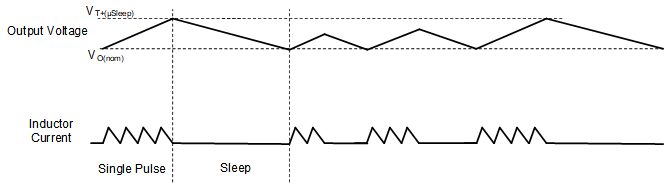

圖 7-5 省電模式的時序圖
