3 說明
LM5176-Q1 是一款同步四開關降壓/升壓直流/直流控制器，能夠?qū)⑤敵鲭妷悍€(wěn)定在等于、高于或低于輸入電壓的某一電壓值上。LM5176-Q1 在 4.2V 至 55V（最大絕對值為 60V）的寬輸入電壓范圍內工作，可支持各種不同的應用。
LM5176-Q1 在降壓和升壓工作模式下均采用電流模式控制，以提供出色的負載和線路調節性能。開關頻率可通過外部電阻進行編程，并且可與外部時鐘信號同步。
該器件還具有可編程的軟啟動功能，并且提供諸如逐周期電流限制、輸入欠壓閉鎖 (UVLO)、輸出過壓保護 (OVP) 和熱關斷等各類保護特性。此外，LM5176-Q1 具有平均輸入或輸出電流限制、用于減少峰值 EMI 的展頻以及持續過載情況下的斷續模式保護等選項。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM5176QPWP | HTSSOP-28 | 9.7mm x 4.4mm |
(1) 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

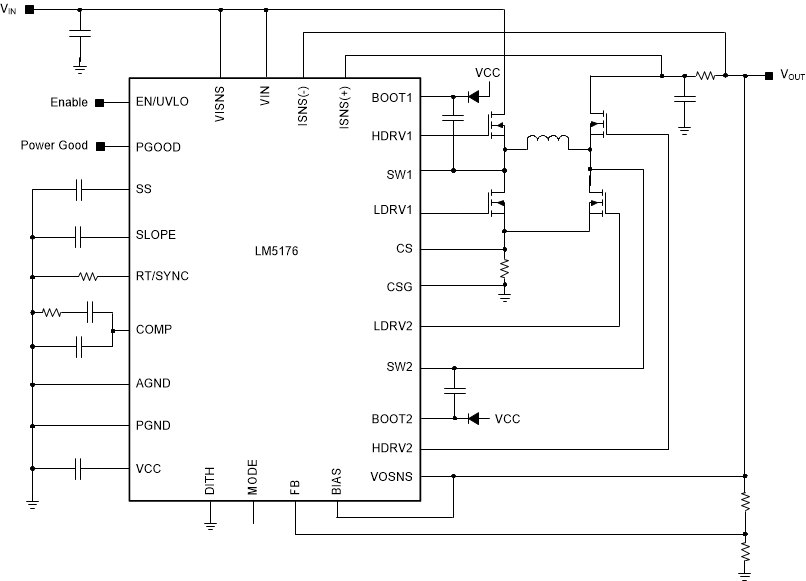

簡化版原理圖
