3 說明
LM5163-Q1 同步降壓轉換器用于在寬輸入電壓范圍內進行調節，從而最大限度地減少對外部浪涌抑制組件的需求。50ns 的最短可控導通時間有助于實現較大的降壓比，支持從 48V 標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本。LM5163-Q1 在輸入電壓突降至 6V 時，能夠根據需要以接近 100% 的占空比工作，因此非常適合高性能 48V 電池汽車應用和 MHEV/EV 系統。
LM5163-Q1 具有集成式高側和低側功率 MOSFET，可提供高達 0.5A 的輸出電流。恒定導通時間 (COT) 控制架構可提供幾乎恒定的開關頻率，具有出色的負載和線路瞬態響應。LM5163-Q1 的其他特性包括超低 IQ 和二極管仿真模式運行（可實現高輕負載效率）、創新的峰值和谷值過流保護、集成式 VCC 輔助電源和自舉二極管、精密使能和輸入 UVLO 以及具有自動恢復功能的熱關斷保護。開漏 PGOOD 指示器提供時序控制、故障報告和輸出電壓監視功能。
LM5163-Q1 符合汽車 AEC-Q100 1 級標準并采用 8 引腳 SO PowerPAD? 封裝。該器件的 1.27mm 引腳間距可以為高電壓應用提供足夠的間距。

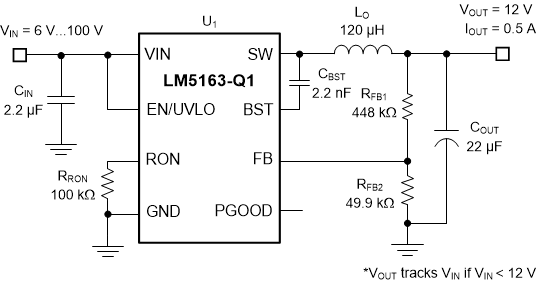

典型應用

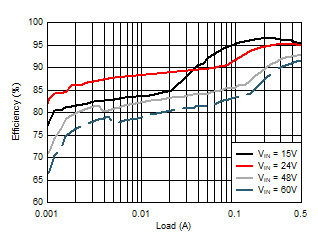

典型應用效率，VOUT = 12V
