3 說明
LM5145 75V 同步降壓控制器旨在對高輸入電壓源或會發生高電壓瞬變的輸入電源軌進行電壓調節，從而更大限度地減少對外部浪涌抑制元件的需求。40ns 的高側開關最短導通時間有助于獲得較大的降壓比，支持從 48V 標稱輸入到低電壓軌的直接降壓轉換，從而降低系統的復雜性并減少解決方案成本。LM5145 在輸入電壓突降至 6V 時，仍能根據需要以接近 100% 的占空比繼續工作，因此是高性能工業控制、機器人、數據通信和射頻功率應用的理想選擇。
強制 PWM (FPWM) 模式運行可以消除開關頻率變化以更大程度地降低 EMI，而用戶可選的二極管仿真功能則可以降低輕負載條件下的電流消耗。高達 1MHz 的可調開關頻率可同步至外部時鐘源，以消除噪聲敏感應用中的拍頻。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| LM5145 | VQFN (20) | 4.50mm x 3.50mm |
(1) 要了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。

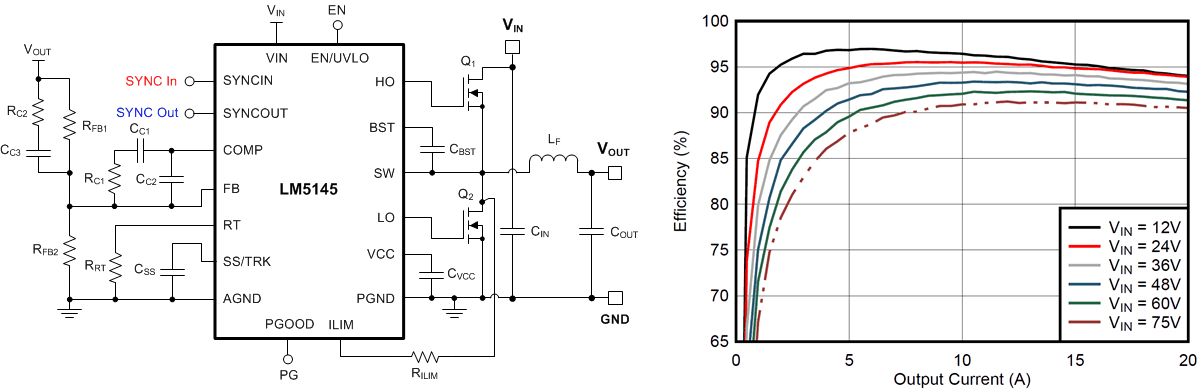

典型應用電路和效率性能，VOUT = 5V
