10.1.1.5 EMI 濾波器
如#SNVSAI44442 所示，開關穩壓器具有負輸入阻抗，該阻抗在最小輸入電壓條件下最低。
欠阻尼 LC 濾波器在濾波器的諧振頻率條件下具有高輸出阻抗。為實現穩定性，濾波器輸出阻抗必須小于轉換器輸入阻抗的絕對值。

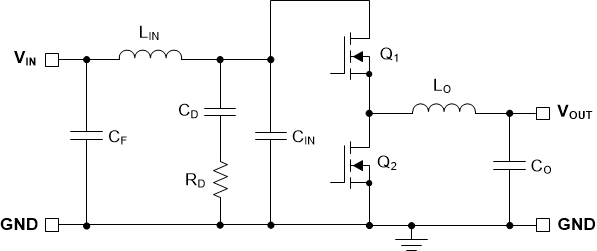

圖 10-2 具有 π 級 EMI 濾波器的降壓穩壓器根據#SNVSAI45864 中的濾波器原理圖，EMI 濾波器設計步驟如下所示：
- 計算 EMI 濾波器在開關頻率下所需的衰減，其中 CIN 表示開關轉換器輸入端的現有電容。
- 輸入濾波器電感 LIN 通常選擇為 1μH 和 10μH 之間，但可以通過減少該電感來降低高電流設計中的損耗。
- 計算輸入濾波器電容 CF。
- 計算阻尼電容 CD 和阻尼電阻 RD。
通過從傅里葉級數輸入電流波形計算第一個諧波電流并乘以輸入阻抗（阻抗由現有輸入電容器 CIN 定義），可以得出一個公式來獲取所需的衰減，具體如#SNVSAI47309 所示。
其中
- VMAX 是適用傳導 EMI 規格（例如 CISPR 25 5 類）允許的 dBμV 噪聲水平。
- CIN 是降壓穩壓器的現有輸入電容。
- DMAX 是最大占空比。
- IPEAK 是峰值電感器電流。
出于濾波器設計目的，輸入端的電流可以建模為方波。根據#SNVSAI48237 確定 EMI 濾波器電容 CF。
在開關穩壓器中增加一個輸入濾波器會使“控制到輸出”傳遞函數發生變化。濾波器的輸出阻抗必須足夠小，使得輸入濾波器不會顯著影響降壓轉換器的環路增益。阻抗在濾波器諧振頻率下達到峰值。使用#SNVSAI48239 計算濾波器的諧振頻率。
RD 的用途是減小濾波器在諧振頻率下的峰值輸出阻抗。電容器 CD 會阻礙輸入電壓的直流分量，從而避免 RD 上產生過大的功率損耗。電容器 CD 在諧振頻率下的阻抗必須小于 RD，并且電容值必須大于輸入電容器 CIN 的電容值。該操作可以防止 CIN 干擾主濾波器的截止頻率。當濾波器的輸出阻抗在諧振頻率下較大（由 LIN 和 CIN 構成的濾波器具有過高的 Q）時，需要增加阻尼。可以使用電解電容器 CD 來提供#SNVSAI45321 所給出的阻尼值。
使用#SNVSAI42120 來選擇阻尼電容器 RD。
