8.5.2 布局示例

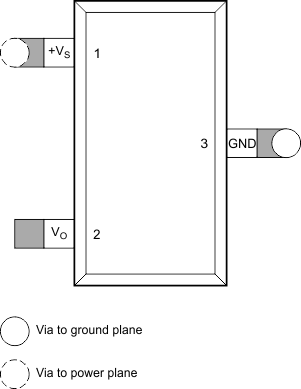

圖 8-13 PCB 布局

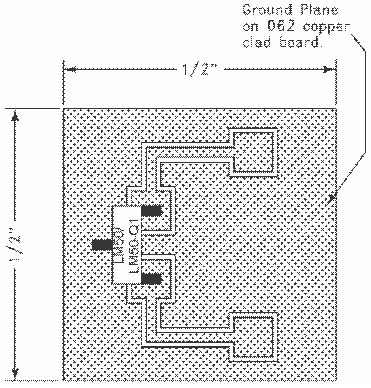

圖 8-14 用于散熱器生成熱響應曲線的印刷電路板 LM50（舊芯片）![LM50 LM50HV 用于生成熱響應曲線的印刷電路板 [LM50（新芯片和舊芯片）和 LM50HV 的新測試設置]](/ods/images/ZHCSOZ2I/GUID-20250927-SS0I-2QKZ-KPQ1-4Y7ASBL217ME-low.svg "LM50 LM50HV 用于生成熱響應曲線的印刷電路板 [LM50（新芯片和舊芯片）和 LM50HV 的新測試設置]")
圖 8-15 用于生成熱響應曲線的印刷電路板 [LM50（新芯片和舊芯片）和 LM50HV 的新測試設置]
