3 說明
LM27762 提供超低噪聲的正負輸出，可在 ±1.5V 和 ±5V 之間調節。輸入電壓范圍為 2.7V 至 5.5V，輸出電流高達 ±250mA。LM27762 的工作電流僅為 390μA，典型關斷電流為 0.5μA，可為功率放大器和 DAC 偏置以及其他高電流、低噪聲負電壓需求提供卓越的性能。該器件采用的外部元件很少，因此設計尺寸較小。
負電壓由一個穩壓反相電荷泵后接一個低噪聲負 LDO 來生成。LM27762 器件的反相電荷泵在 2MHz（典型值）開關頻率下運行，以降低輸出電阻和電壓紋波。正電壓由低噪聲正 LDO 通過輸入生成。
LM27762 的正負輸出具有專用的使能輸入。這些輸出支持針對特定的系統電源序列需求對正負電源軌進行獨立的時序控制。使能輸入也可以短接在一起并連接到輸入電壓。LM27762 具有可選的電源正常功能。
(1) 有關更多信息，請參閱 節 10。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

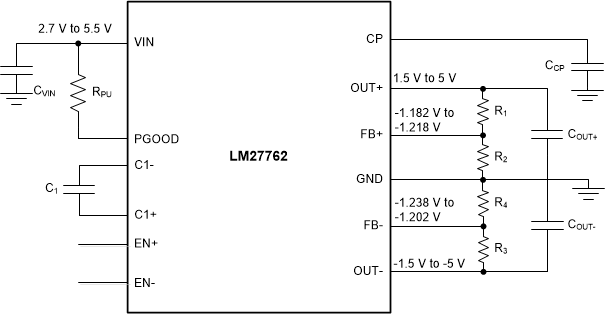

簡化版原理圖
