ZHCSIR1C June 2018 – May 2021 LM2775-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
3 說明
LM2775-Q1 是一款穩壓開關電容器加倍器，具有低噪聲輸出電壓。LM2775-Q1 可在 3.1V 至 5.5V 輸入電壓范圍內提供高達 200mA 的輸出電流，并且在輸入電壓低至 2.7V 時提供高達 125mA 的輸出電流。通過對 3.3V 的穩壓系統軌進行升壓，LM2775-Q1 可提供成本優化的 5V、200mA 電源來為 CAN 收發器和其他負載供電。該器件可用于對那些不使用寬輸入電壓進行預升壓或冷啟動的汽車系統進行后升壓。在低輸出電流下，LM2775-Q1 可以通過在脈沖頻率調制 (PFM) 模式下運行來降低自身的靜態電流。可通過將 PFM 引腳驅動為高電平或低電平的方式來啟用或禁用 PFM 模式。此外，當該器件關斷時，用戶可通過將 OUTDIS 引腳設置為高電平或低電平，選擇將輸出電壓拉至 GND 或保持在高阻抗狀態。
LM2775-Q1 使用了 TI 的 8 引腳 WSON 封裝，該封裝具有出色的熱屬性，可以在幾乎任何額定運行條件下防止器件過熱。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM2775-Q1 | WSON (8) | 2.00mm × 2.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

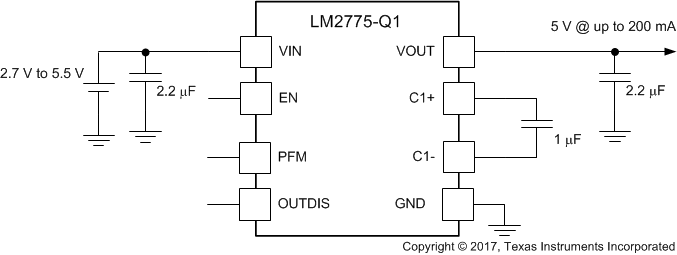

典型應用電路

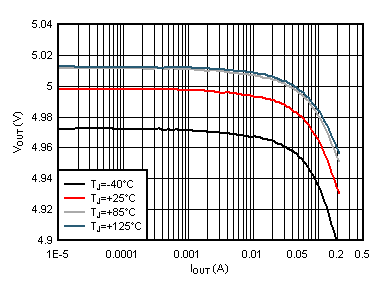

負載調節
