7.2.3.2 詳細設計過程
在本例中，需要將來自雙電池汽車電源（電壓范圍為 20V 至 28V，典型用于大型卡車應用）的電壓轉換為14.8VDC 交流發電機電源，該交流發電機電源通常用于為單電池 12V 汽車系統中的電子設備供電。所需最大負載電流為 2A。還需要使用所有表面貼裝組件實現電源。
第 1 步：工作條件為：
- VOUT = 14.8V
- VIN max = 28V
- ILOAD max = 2A

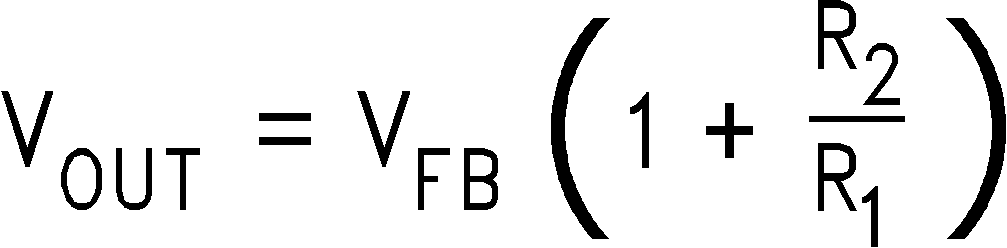

第 2 步：選擇 LM2670S-ADJ。要將輸出電壓設置為 14.9V，需要選擇兩個電阻器（圖 7-7 中的 R1 和 R2）。對于可調節器件，輸出電壓通過以下關系進行設置：
其中
- VFB 是反饋電壓，通常為 1.21V

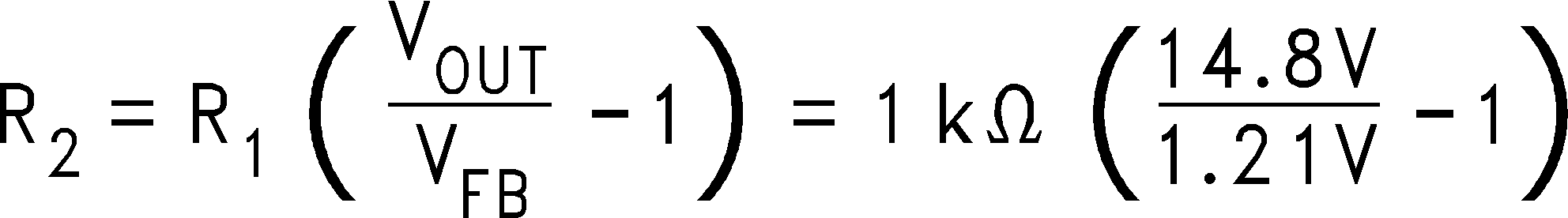

建議用于 R1 的值是 1kΩ。在此示例中，然后確定 R2 為：
R2 = 11.23kΩ
要使用的最接近標準 1% 容差值是 11.3kΩ
這會將標稱輸出電壓設置為 14.88V，在目標值的 0.5% 范圍內。
第 3 步：要使用可調器件的列線圖 圖 7-5，需要使用以下公式計算電感器電壓?微秒常數(E ? T、用 V ? μS 表示)：
其中
- VSAT 是內部電源開關的壓降，即 Rds(ON) 乘以 ILOAD
在此示例中，這通常為 0.15Ω × 2A 或 0.3V，VD 是正向偏置肖特基二極管兩端的壓降，通常為 0.5V。260kHz 的開關頻率是用于估算開關導通時間的標稱值，在此時間內，能量存儲在電感器中。

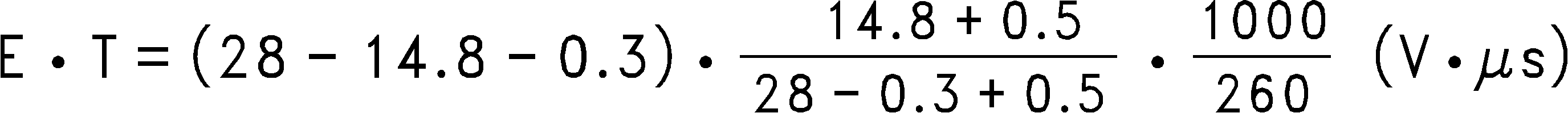

在本例中，使用如下公式計算 E?T：
在 圖 7-5 中，27V ? μS 水平線和 2A 垂直線 (ILOAD max) 的交點表示必須使用 68μH 電感器 L38。
在 表 7-3 中，表面貼裝元件 L38 由 Pulse Engineering 提供，部件號為 PE-54038S。
第 4 步：使用 表 7-9 或 表 7-10 確定輸出電容。對于 14.8V 的輸出，使用了 12.5 到 15V 的行，而對于 68μH 電感器，有三種表面貼裝輸出電容器解決方案。表 7-1 或 表 7-2 根據 C 代碼編號提供了實際電容器特性?？梢允褂靡韵氯我膺x擇：
- 1 × 33μF、20V AVX TPS（代碼 C6）
- 1 × 47μF、20V Sprague 594（代碼 C8）
- 1 × 47μF、20V Kemet T495（代碼 C8）
在低壓應用（輸出電壓低于 3V）中使用可調器件時，如果根據列線圖 圖 7-5，可選擇 22μH 或更低的電感，表 7-9 和 表 7-10 不提供輸出電容器解決方案。在這些條件下，實現穩定運行所需的輸出電容器的數量變得不切實際。TI 建議使用 33μH 或 47μH 電感器和 表 7-9 或 表 7-10 中的輸出電容器。
第 5 步：這個示例中的輸入電容器需要至少 35V 的 WV 額定值，1A（IOUT 最大值的 1/2）的 RMS 電流額定值。從 表 7-1 或 表 7-2 可以看出，C12 是 Sprague 的 33μF、35V 電容器，具有表面貼裝元件所需的電壓和電流額定值。
第 6 步：必須從 表 7-4 選擇 3A 的肖特基二極管。對于在額定電壓下具有安全裕度的表面貼裝二極管，可以使用五個二極管中的其中一個：
- SK34
- 30BQ040
- 30WQ04F
- MBRS340
- MBRD340
第 7 步：0.01μF 的電容器用于 CBOOST。
