8.7 典型特性
除非另有說明，VIN = VEN1 = VEN2 = 12V，TJ = 25°C
| VEN1 = VEN2 = 0V |

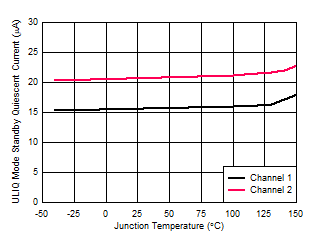

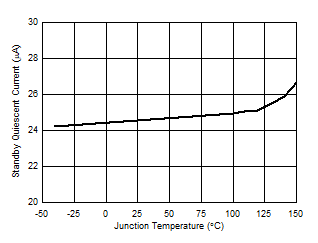

圖 8-9 ULIQ 模式待機電流與溫度之間的關系

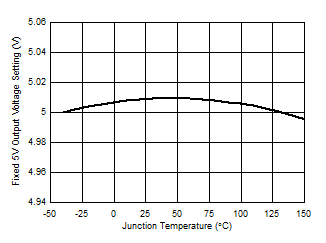

圖 8-11 5V 固定輸出電壓 (VOUT1) 與溫度之間的關系

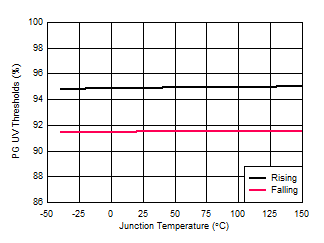

圖 8-13 PG UV 閾值與溫度之間的關系

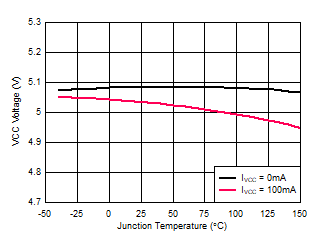

圖 8-15 VCC 穩壓電壓與溫度之間的關系

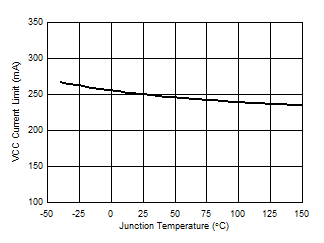

圖 8-17 VCC 電流限值與溫度之間的關系

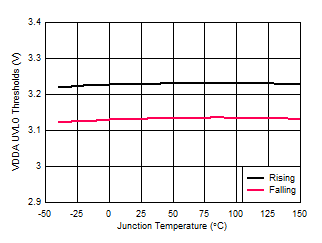

圖 8-19 VDDA UVLO 閾值與溫度之間的關系

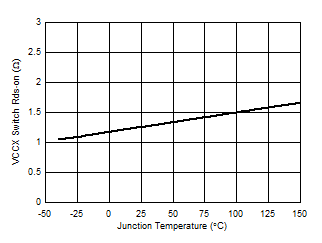

圖 8-21 VCCX 開關電阻與溫度之間的關系

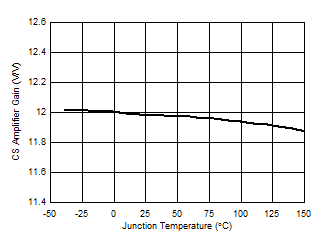

圖 8-23 電流感測 (CS1) 放大器增益與溫度之間的關系

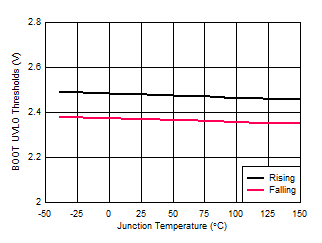

圖 8-25 BOOT (HB1) UVLO 閾值與溫度之間的關系

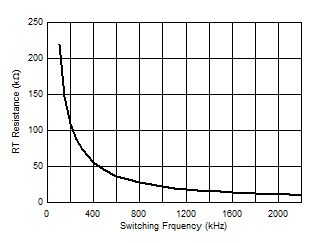

圖 8-27 RT 電阻與開關頻率之間的關系
| VEN1 = VEN2 = 0V |
| VEN2 = 0V |

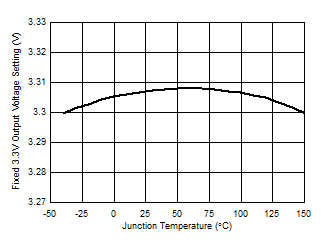

圖 8-10 3.3V 固定輸出電壓 (VOUT1) 與溫度之間的關系

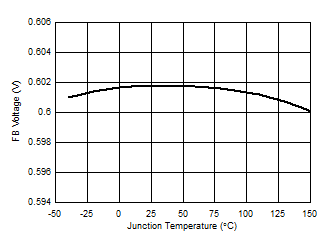

圖 8-12 反饋電壓與溫度之間的關系

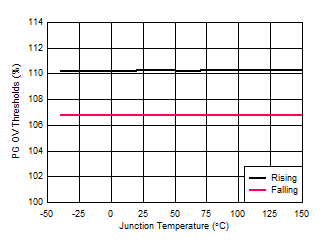

圖 8-14 PG OV 閾值與溫度之間的關系

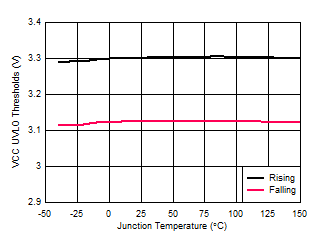

圖 8-16 VCC UVLO 閾值與溫度之間的關系

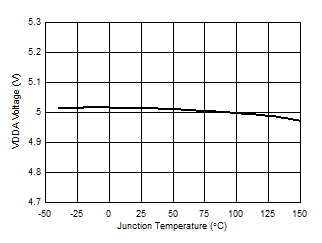

圖 8-18 VDDA 穩壓電壓與溫度之間的關系

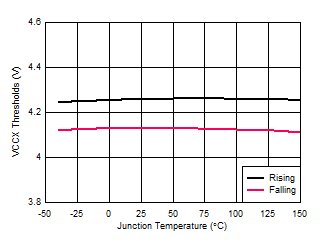

圖 8-20 VCCX 開/關閾值與溫度之間的關系

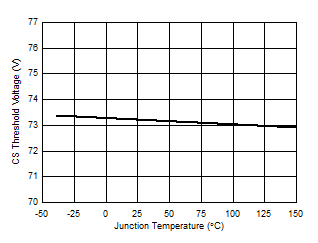

圖 8-22 電流感測 (CS1) 閾值與溫度之間的關系

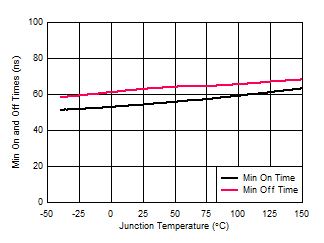

圖 8-24 最短導通時間和關斷時間 (HO1) 與溫度之間的關系

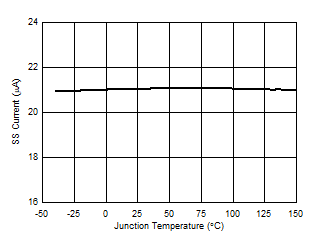

圖 8-26 軟啟動 (SS1) 電流與溫度之間的關系
