10.1.2 誤差放大器和補償
圖 10-3 展示了采用跨導誤差放大器 (EA) 的 II 型比較器。EA 開環增益的主極點由 EA 輸出電阻 RO-EA 和有效帶寬限制電容 CBW 設置，如Equation28 中所示。
Equation28.

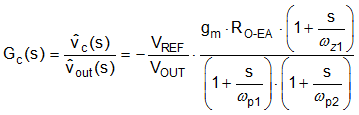

Equation28 中忽略了 EA 高頻極點。從輸出電壓到 COMP 節點的補償器傳遞函數，包括（內部或外部）反饋電阻器網絡貢獻的增益，計算方式如Equation29 中所示。
Equation29.
其中
- VREF 是 0.6V 的反饋電壓基準。
- gm 是 1200μS 的 EA 增益跨導。
- RO-EA 是 64M? 的誤差放大器輸出阻抗。
Equation30.
Equation31.
Equation32.
EA 補償元件會在原點、零點和高頻極點附近形成一個極點。通常，RCOMP << RO-EA 且 CCOMP >> CBW 和 CHF，因此近似值有效。
圖 10-3 誤差放大器和補償網絡
