7 引腳配置和功能

將底部的外露焊盤連接至 PCB 上的 AGND 和 PGND。

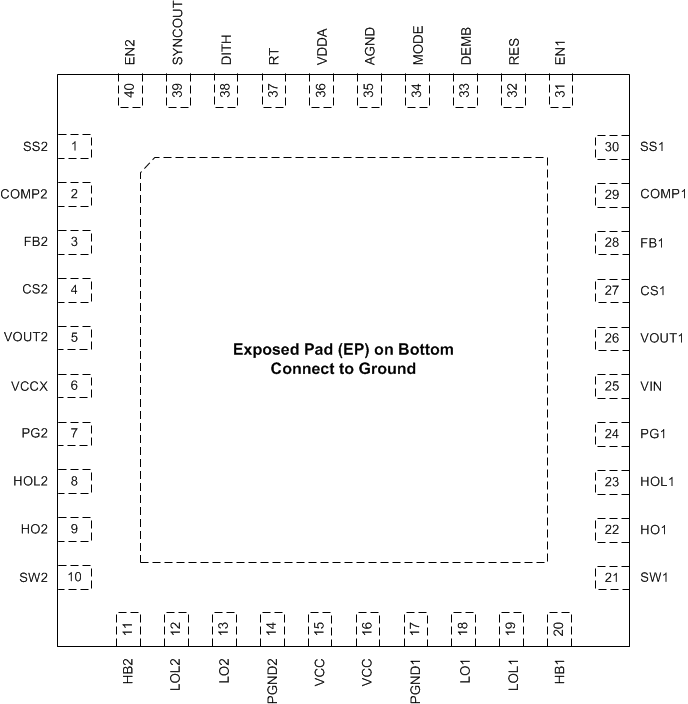

圖 7-1 具有可潤濕側翼的 40 引腳 VQFNRHA 封裝（頂視圖）

表 7-1 引腳功能

引腳		I/O⁽¹⁾	說明
名稱	編號	I/O⁽¹⁾	說明
SS2	1	I	通道 2 軟啟動編程引腳。一個外部陶瓷電容器和一個內部 20μA 電流源用于設置軟啟動期間內部誤差放大器基準的斜升速率。將 SS2 拉至 150mV 以下會關斷通道 2 柵極驅動器輸出，但所有其他功能都保持運行。
COMP2	2	O	通道 2 跨導誤差放大器的輸出。COMP2 在單輸出交錯操作或單輸出多相操作下處于高阻抗狀態。
FB2	3	I	通道 2 的反饋輸入。對于 3.3V 輸出，將 FB2 引腳連接到 VDDA；對于固定的 5V 輸出，將 FB2 引腳連接到 AGND。在 VOUT2 與 FB2 之間連接的電阻分壓器將輸出電壓電平設置在 0.6V 至 55V 之間。FB2 的調節閾值為 0.6V。
CS2	4	I	通道 2 電流感測放大器輸入。使用低電流開爾文連接將 CS2 連接到外部電流感測電阻器的電感器一側（或者，如果使用的是電感器 DCR 電流感測功能，則連接到相關的感測電容器端子）。
VOUT2	5	I	通道 2 的輸出電壓感測和電流感測放大器輸入。將 VOUT2 連接到通道 2 電流感測電阻器的輸出側（或者，如果使用的是電感器 DCR 電流感測功能，則連接到相關的感測電容器端子）。
VCCX	6	P	用于外部偏置電源的可選輸入。如果 V_VCCX > 4.3V，VCCX 會在內部鏈接到 VCC 且內部 VCC 穩壓器會被禁用。在 VCCX 和 PGND 之間連接一個陶瓷電容器。
PG2	7	O	一個集電極開路輸出，如果 VOUT2 超出指定的調節窗口，該輸出會變為低電平
HOL2	8	O	通道 2 高側柵極驅動器關斷輸出
HO2	9	O	通道 2 高側柵極驅動器導通輸出
SW2	10	P	通道 2 降壓穩壓器的開關節點。連接到自舉電容器、高側 MOSFET 的源極端子和低側 MOSFET 的漏極端子。
HB2	11	P	用于自舉柵極驅動的通道 2 高側驅動器電源
LOL2	12	O	通道 2 低側柵極驅動器關斷輸出
LO2	13	O	通道 2 低側柵極驅動器導通輸出
PGND2	14	G	用于低側 NMOS 柵極驅動器的電源接地連接引腳
VCC	15、16	P	VCC 偏置電源引腳。引腳 15 和 16 必須在 PCB 上連接在一起。在 VCC 與 PGND1 之間和 VCC 與 PGND2 之間連接陶瓷電容器。
PGND1	17	G	用于低側 NMOS 柵極驅動器的電源接地連接引腳
LO1	18	O	通道 1 低側柵極驅動器導通輸出
LOL1	19	O	通道 1 低側柵極驅動器關斷輸出
HB1	20	P	用于自舉柵極驅動的通道 1 高側驅動器電源
SW1	21	P	通道 1 降壓穩壓器的開關節點。連接到通道 1 自舉電容器、高側 MOSFET 的源極端子和低側 MOSFET 的漏極端子。
HO1	22	O	通道 1 高側柵極驅動器導通輸出
HOL1	23	O	通道 1 高側柵極驅動器關斷輸出
PG1	24	O	一個集電極開路輸出，如果 VOUT1 超出指定的調節窗口，該輸出會變為低電平
VIN	25	P	VCC 穩壓器的電源電壓輸入源
VOUT1	26	I	通道 1 的輸出電壓感測和電流感測放大器輸入。將 VOUT1 連接到通道 1 電流感測電阻器的輸出側（或者，如果使用的是電感器 DCR 電流感測功能，則連接到相關的感測電容器端子）。
CS1	27	I	通道 1 電流感測放大器輸入。使用低電流開爾文連接將 CS1 連接到外部電流感測電阻器的電感器一側（或者，如果使用的是電感器 DCR 電流感測功能，則連接到相關的感測電容器端子）。
FB1	28	I	通道 1 的反饋輸入。對于 3.3V 輸出，將 FB1 引腳連接到 VDDA；對于 5V 輸出，將 FB1 引腳連接到 AGND。在 VOUT1 與 FB1 之間連接的電阻分壓器將輸出電壓電平設置在 0.6V 至 55V 之間。FB1 的調節閾值為 0.6V。
COMP1	29	O	通道 1 跨導誤差放大器 (EA) 的輸出
SS1	30	I	通道 1 軟啟動編程引腳。一個外部電容器和一個內部 20μA 電流源用于設置軟啟動期間內部誤差放大器基準的斜升速率。將 SS1 電壓拉至 150mV 以下會關斷通道 1 柵極驅動器輸出，但所有其他功能都保持運行。
EN1	31	I	高電平有效輸入 (V_EN1 > 2V) 會使能輸出 1。如果輸出 1 和 2 被禁用，LM25143-Q1 會進入關斷模式，除非 DEMB 上存在 SYNC 信號。EN1 絕不能保持懸空。
RES	32	O	重新啟動計時器引腳。一個外部電容器配置斷續模式電流限制。RES 引腳上的電容器決定了斷續模式下控制器自動重新啟動前保持關斷的時間。兩個穩壓器通道獨立工作。一個通道可以采用正常模式運行，而另一個通道受到斷續模式過載保護。當任一通道具有逐周期電流限制能力并遇到 512 個連續 PWM 周期時，斷續模式便會開始。在加電期間將 RES 連接到 VDDA 會禁用斷續模式保護。
DEMB	33	I	二極管仿真引腳。將 DEMB 連接到 AGND 會啟用二極管仿真模式。將 DEMB 連接到 VDDA 會使 LM25143-Q1 在輕載條件下以持續導通強制 PWM (FPWM) 模式工作。DEMB 還可以用作同步輸入，以將內部振蕩器同步到外部時鐘。
MODE	34	I	對于雙輸出或交錯單輸出操作，請分別將 MODE 連接到 AGND 或 VDDA。這還會將 LM25143-Q1 配置為具有 1200μS 的 EA 跨導。在 MODE 和 AGND 之間連接一個 10k? 電阻器會將 LM25143-Q1 設置為以超低 I_Q 模式雙路輸出運行且 EA 跨導為 60μS。
AGND	35	G	模擬接地連接。內部電壓基準和模擬電路的接地回路。
VDDA	36	O	內部模擬偏置穩壓器輸出。在 VDDA 與 AGND 之間連接一個陶瓷去耦電容器。
RT	37	I	頻率編程引腳。在 RT 與 AGND 之間連接的一個電阻器會將振蕩器頻率設置在 100kHz 和 2.2MHz 之間。
DITH	38	I	在 DITH 引腳與 AGND 之間連接的電容器采用 20μA 電流源進行充電和放電。如果抖動處于啟用狀態，DITH 引腳上的電壓會斜升和斜降，從而將振蕩器頻率調制為內部振蕩器的 –5% 和 +5% 之間。在加電期間將 DITH 連接到 VDDA 會禁用抖動功能。如果采用外部同步時鐘，則會忽略 DITH。
SYNCOUT	39	O	SYNCOUT 是一個具有上升沿約 90° 滯后 HO2（或 90° 超前 HO1）的邏輯電平信號。當 SYNCOUT 信號用于同步另一個 LM25143-Q1 控制器時，所有相位都為 90° 異相。
EN2	40	I	高電平有效輸入 (V_EN2 > 2V) 會使能輸出 2。如果輸出 1 和 2 被禁用，LM25143-Q1 會進入關斷模式，除非 DEMB 上存在 SYNC 信號。EN2 絕不能保持懸空。

(1) P = 電源，G = 接地，I = 輸入，O = 輸出
