6.3.6 雙隨機展頻 (DRSS)
LM25139 提供數字展頻，可在寬頻率范圍內降低電源的 EMI。DRSS 將低頻三角調制曲線與高頻逐周期隨機調制曲線相結合。低頻三角調制提高了低射頻頻帶中的性能，高頻隨機調制提高了高射頻頻帶中的性能。
展頻通過將窄帶信號轉換為寬帶信號，以將能量分散在多個頻率上。由于行業標準要求對不同的頻帶使用不同的 EMI 接收器分辨率帶寬 (RBW) 設置，因此 RBW 對展頻性能有影響。DRSS 能夠分別使用低頻率三角調制曲線和高頻率逐周期隨機調制來同時提高低 RBW 和高 RBW 條件下的 EMI 性能。DRSS 可以將低頻頻段（150kHz 至 30MHz）中的傳導發射降低至 15dBμV，并將高頻頻段（30MHz 至 108MHz）中的傳導發射降低至 5dBμV。
要啟用 DRSS，請在 RT 引腳和 VCC 之間連接一個電阻器。

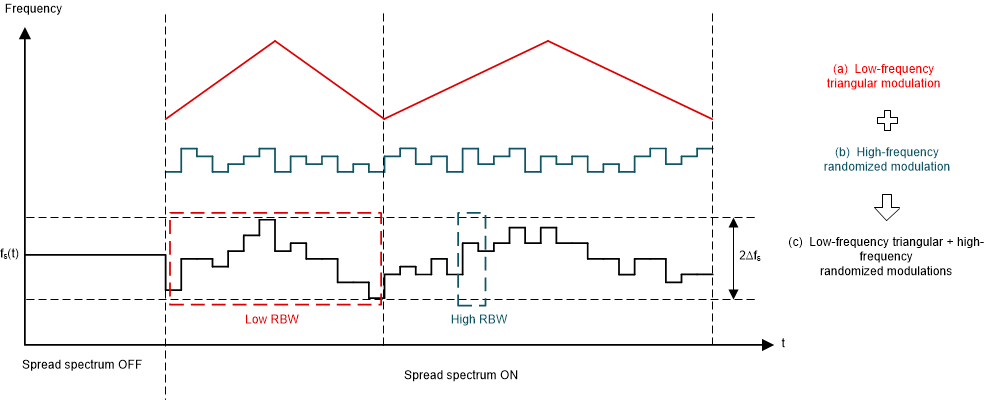

圖 6-4 雙隨機展頻實現
