3 說明
LM25011 恒定導通降壓開關穩壓器 具有 所有必需功能，可用于實現具備低成本高效率且能提供 2A 負載電流的降壓偏置穩壓器。此高壓穩壓器包含一個 N 通道降壓開關、一個啟動穩壓器、一個限流檢測和內部紋波控件。恒定導通調節原則無需環路補償，從而可實現快速負載瞬態響應，并簡化電路實現。工作頻率不會隨線路和負載的變化而變化。可調節的谷值電流限制檢測有助于在達到限流時實現從恒壓模式向恒流模式的平穩轉換，而無需使用折返式電流限制。當輸出電壓已升至預期調節值的 5% 范圍內時，PGD 輸出將進行指示。其他 功能 包括：低輸出紋波電壓、輸入電壓欠壓鎖定、可調軟啟動計時、熱關斷、柵極驅動預充電、柵極驅動欠壓鎖定和最大占空比限制。
LM25011A 比 LM25011 具有更短的最小關斷時間，從而可在低輸入電壓下實現更高運行頻率。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| LM25011/-Q1 | HVSSOP (10) | 3.00mm x 3.00mm |
| LM25011A/-Q1 |
- 要了解所有可用封裝，請見產品說明書末尾的可訂購產品附錄。

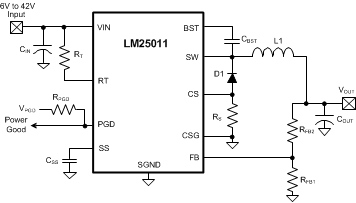

典型應用
