ZHCSP10E November 2021 – July 2025 ISOUSB111
PRODUCTION DATA
4 引腳配置和功能
圖 4-1 DW 封裝 16 引腳 SOIC 頂視圖
表 4-1 引腳功能—16 DW
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | VBUS1 | — | 1 側的輸入電源。如果存在 4.25V 至 5.5V（例如 USB 電源總線）電源，則將電源連接到 VBUS1。在這種情況下，內部 LDO 會生成 V3P3V1。否則，將 VBUS1 和 V3P3V1 連接到外部 3.3V 電源。 |
| 2 | GND1 | — | 接地 1。隔離器 1 側的接地基準。 |
| 3 | V3P3V1 | — | 1 側的電源。如果 VBUS1 上連接了一個 4.25V 至 5.5V 電源，則在 V3P3V1 與 GND1 之間連接一個旁路電容器。在這種情況下，內部 LDO 會生成 V3P3V1。否則，將 VBUS1 和 V3P3V1 連接到外部 3.3V 電源。 |
| 4 | NC | — | 最好保持懸空或連接至 V3P3V1。也可以連接到 GND1。 |
| 5 | NC | — | 最好保持懸空或連接至 V3P3V1。也可以連接到 GND1。 |
| 6 | UD- | I/O | 上行端口 D-。 |
| 7 | UD+ | I/O | 上行端口 D+。 |
| 8 | GND1 | — | 接地 1。隔離器 1 側的接地基準。 |
| 9 | GND2 | — | 接地 2。隔離器 2 側的接地基準。 |
| 10 | DD+ | I/O | 下行端口 D+。 |
| 11 | DD- | I/O | 下行端口 D-。 |
| 12 | 引腳 | I | 上行上拉使能。如果該引腳為低電平，則無法識別 DD+ 和 DD- 上的上拉電阻。 |
| 13 | NC | — | 最好保持懸空或連接至 V3P3V2。也可以連接到 GND2。 |
| 14 | V3P3V2 | — | 2 側的電源。如果 VBUS2 上連接了一個 4.25V 至 5.5V 電源，則在 V3P3V2 與 GND1 之間連接一個旁路電容器。在這種情況下，內部 LDO 會生成 V3P3V2。否則，將 VBUS2 和 V3P3V2 連接到外部 3.3V 電源。 |
| 15 | GND2 | — | 接地 2。隔離器 2 側的接地基準。 |
| 16 | VBUS2 | — | 2 側的輸入電源。如果存在 4.25V 至 5.5V（例如 USB 電源總線）電源，則將電源連接到 VBUS2。在這種情況下，內部 LDO 會生成 V3P3V2。否則，將 VBUS2 和 V3P3V2 連接到外部 3.3V 電源。 |
(1) I = 輸入，O = 輸出

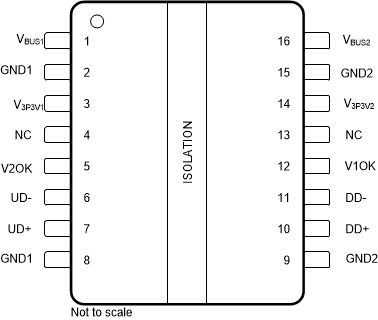

圖 4-2 DWX 封裝 16 引腳 SSOP 頂視圖表 4-2 引腳功能—16 DWX
| 引腳 | 類型(1) | 說明 | |
|---|---|---|---|
| 編號 | 名稱 | ||
| 1 | VBUS1 | — | 1 側的輸入電源。如果存在 4.25V 至 5.5V（例如 USB 電源總線）電源，則將電源連接到 VBUS1。在這種情況下，內部 LDO 會生成 V3P3V1。否則，將 VBUS1 和 V3P3V1 連接到外部 3.3V 電源。 |
| 2 | GND1 | — | 接地 1。隔離器 1 側的接地基準。 |
| 3 | V3P3V1 | — | 1 側的電源。如果 VBUS1 上連接了一個 4.25V 至 5.5V 電源，則在 V3P3V1 與 GND1 之間連接一個旁路電容器。在這種情況下，內部 LDO 會生成 V3P3V1。否則，將 VBUS1 和 V3P3V1 連接到外部 3.3V 電源。 |
| 4 | NC | — | 保持懸空或連接至 V3P3V1。 |
| 5 | V2OK | O | 該引腳上的高電平表示 2 側已加電。 |
| 6 | UD- | I/O | 上行端口 D-。 |
| 7 | UD+ | I/O | 上行端口 D+。 |
| 8 | GND1 | — | 接地 1。隔離器 1 側的接地基準。 |
| 9 | GND2 | — | 接地 2。隔離器 2 側的接地基準。 |
| 10 | DD+ | I/O | 下行端口 D+。 |
| 11 | DD- | I/O | 下行端口 D-。 |
| 12 | V1OK | — | 該引腳上的高電平表示 1 側已加電。 |
| 13 | NC | — | 保持懸空或連接至 V3P3V2。 |
| 14 | V3P3V2 | — | 2 側的電源。如果 VBUS2 上連接了一個 4.25V 至 5.5V 電源，則在 V3P3V2 與 GND1 之間連接一個旁路電容器。在這種情況下，內部 LDO 會生成 V3P3V2。否則，將 VBUS2 和 V3P3V2 連接到外部 3.3V 電源。 |
| 15 | GND2 | — | 接地 2。隔離器 2 側的接地基準。 |
| 16 | VBUS2 | — | 2 側的輸入電源。如果存在 4.25V 至 5.5V（例如 USB 電源總線）電源，則將電源連接到 VBUS2。在這種情況下，內部 LDO 會生成 V3P3V2。否則，將 VBUS2 和 V3P3V2 連接到外部 3.3V 電源。 |
(1) I = 輸入，O = 輸出
