3 說明
ISO7842x 器件是一款高性能四通道數字隔離器，隔離電壓為 8000VPK。該器件已通過符合 VDE、CSA、CQC 和 TUV 標準的增強型隔離認證。在隔離 CMOS 或 LVCMOS 數字 I/O 時，該隔離器能夠以低功耗提供高電磁抗擾度和低輻射。每個隔離通道都有由二氧化硅 (SiO2) 絕緣柵隔開的邏輯輸入和輸出緩沖器。
該器件配有使能引腳，可用于將相應輸出置于高阻態以適用于多控制器驅動應用，并降低功耗。ISO7842 器件具有兩個正向通道和兩個反向通道。如果出現輸入功率或信號丟失，ISO7842 器件默認輸出為高電平，ISO7842F 器件默認輸出為低電平。請參閱器件功能模式 部分，了解更多詳細信息。
與隔離式電源結合使用時，該器件有助于防止數據總線或者其他電路中的噪聲電流進入本地接地端，進而干擾或損壞敏感電路。憑借出色的芯片設計和布線技術，ISO7842 器件的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。
ISO7842 器件采用 16 引腳小外形尺寸集成電路 (SOIC) 寬體 (DW) 和超寬體 (DWW) 封裝。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸（標稱值） |
|---|---|---|---|
| ISO7842 ISO7842F |
DW（16、SOIC） | 10.30mm × 10.30mm | 10.30mm × 7.50mm |
| DWW（16、SOIC） | 10.30mm × 17.25mm | 10.30mm × 14.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

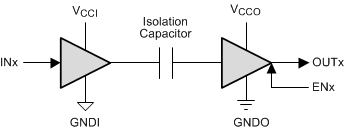

VCCI 和 GNDI 分別是輸入通道的電源和接地連接引腳。
VCCO 和 GNDO 分別是輸出通道的電源和接地連接引腳。
簡化版原理圖
