ZHCSE61C July 2015 – July 2025 ISO7830
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- DWW|16
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
5.18 絕緣特性曲線
| TA 高達 150°C | 工作壽命 = 135 年 | |
| 應力電壓頻率 = 60Hz | ||
| 隔離工作電壓 = 1,500VRMS | ||

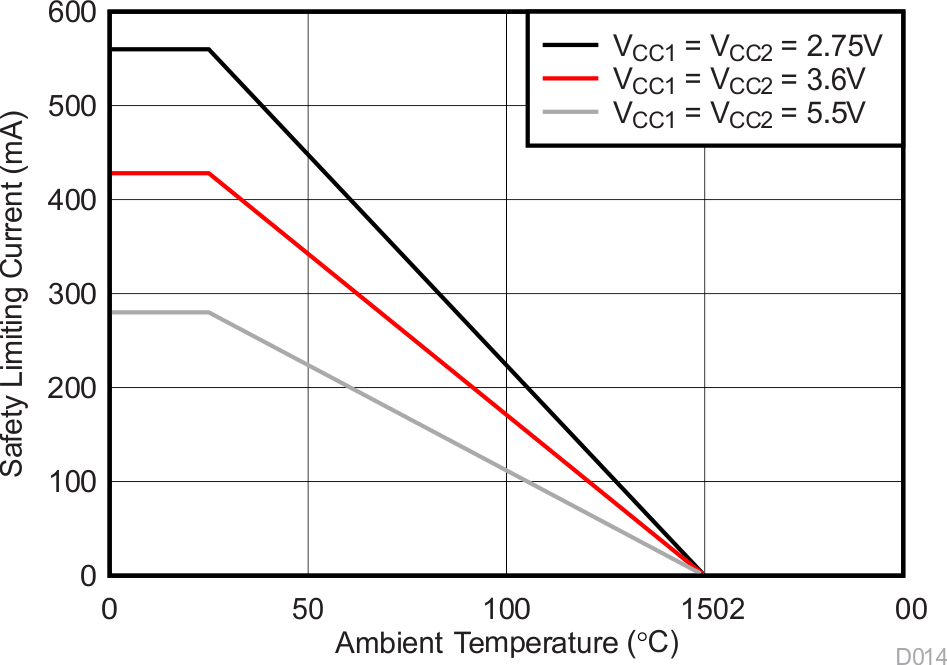

圖 5-3 DW 封裝安全限制電流的熱降額曲線
圖 5-5 DW 封裝安全限制功率的熱降額曲線
| TA 高達 150°C | 工作壽命 = 34 年 | |
| 應力電壓頻率 = 60Hz | ||
| 隔離工作電壓 = 2000VRMS | ||

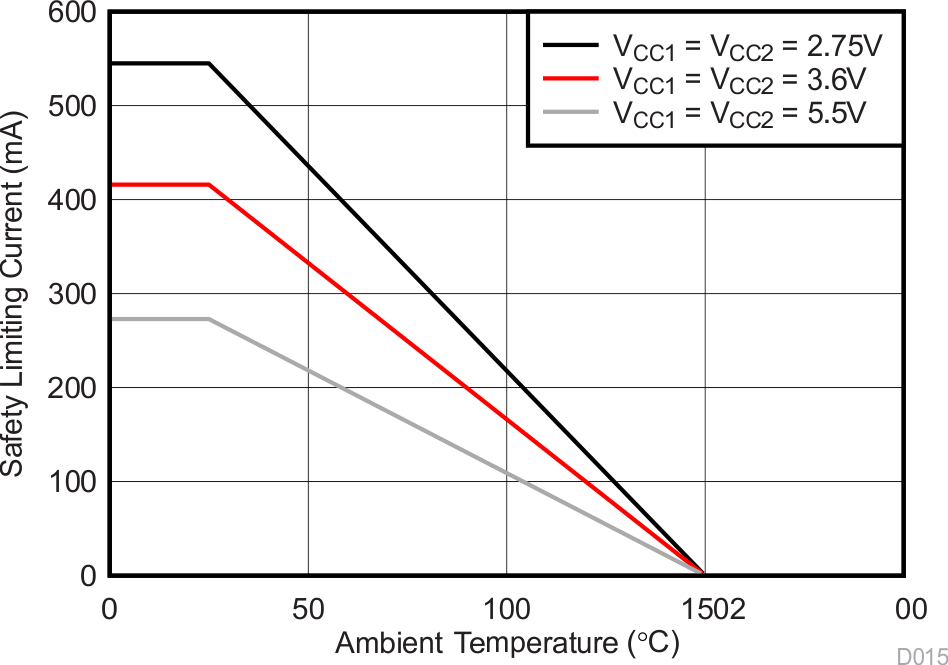

圖 5-4 DWW 封裝安全限制電流的熱降額曲線

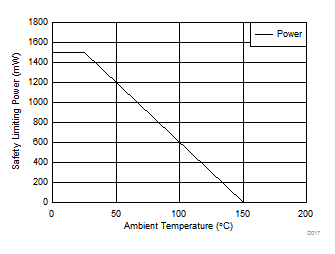

圖 5-6 DWW 封裝安全限制功率的熱降額曲線
