4 引腳配置和功能
圖 4-1 DW 封裝16 引腳 (SOIC)頂視圖

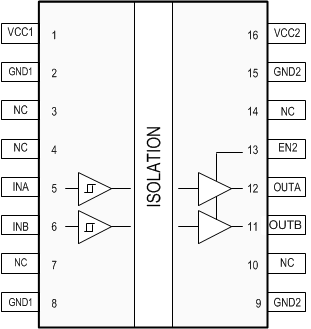

圖 4-2 DWW 封裝16 引腳 (SOIC)頂視圖表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | ||
|---|---|---|---|---|
| 名稱 | 編號 | 編號 | ||
| DW | DWW | |||
| GND1 | 1、7 | 2、8 | – | VCC1 的接地連接 |
| GND2 | 9、16 | 9、15 | – | VCC2 的接地連接 |
| INA | 4 | 5 | I | 輸入，通道 A |
| INB | 5 | 6 | I | 輸入，通道 B |
| NC | 2、6、8、10、11、15 | 4、7、10 | – | 未連接 |
| OUTA | 13 | 12 | O | 輸出，通道 A |
| OUTB | 12 | 11 | O | 輸出，通道 B |
| VCC1 | 3 | 1 | – | 電源，VCC1 |
| VCC2 | 14 | 16 | – | 電源，VCC2 |
| EN2 | – | 13 | I | 輸出使能 2。EN2 為高電平或開路時，啟用側 2 的輸出引腳，EN2 為低電平時，處于高阻抗狀態。 |
(1) I = 輸入；O = 輸出
