3 說明
ISO7820 是一款高性能雙通道數字隔離器，隔離電壓高達 8000VPK。該器件已通過符合 VDE、CSA、CQC 和 TUV 標準的增強型隔離認證。在隔離 CMOS 或者 LVCMOS 數字 I/O 時，該隔離器可提供高電磁抗擾度和低輻射，且具有低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由二氧化硅 (SiO2) 絕緣柵相隔離。ISO7820 具有兩個正向通道，但沒有反向通道。如果出現輸入功率或信號丟失，ISO7820默認輸出為“高電平”且ISO7820F器件的默認輸出為“低電平”。與隔離式電源一起使用時，這款器件可防止數據總線或者其他電路上的噪音電流進入本地接地和干擾或損壞敏感電路。憑借出色的芯片設計和布線技術，ISO7820的電磁兼容性得到了顯著增強，可緩解系統級 ESD、EFT 和浪涌問題并符合輻射標準。ISO7820 采用 16 引腳小外形尺寸集成電路 (SOIC) 寬體 (DW) 和超寬體 (DWW) 封裝。DWW 封裝選項帶有使能引腳，可用于將各自輸出置于高阻抗，適用于多控制器驅動應用并降低功耗。
封裝信息
| 器件型號 | 封裝(1) | 本體尺寸（標稱值） | 封裝尺寸(2) |
|---|---|---|---|
| ISO7820、 ISO7820F |
DW（SOIC，16） | 10.30mm × 7.50mm | 10.30mm × 10.30mm |
| DWW（超寬 SOIC，16） | 10.30mm × 14.0mm | 10.30mm × 17.25mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

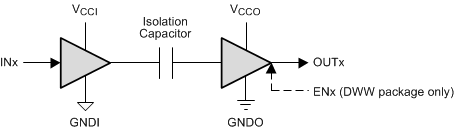

A. VCCI 和 GNDI 分別是輸入通道的電源和接地連接引腳。
B. VCCO 和 GNDO 分別是輸出通道的電源和接地連接引腳。
簡化版原理圖
