3 說明
ISO774x-Q1 汽車級器件是高性能四通道數字隔離器，可提供符合 UL 1577 標準的 5700VRMS（DWW 封裝）、5000VRMS（DW 封裝）和 3000VRMS（DBQ 封裝）隔離等級。該系列器件具有符合 VDE、CSA、TUV 和 CQC 標準的增強型絕緣等級。
ISO774x-Q1 器件能夠以較低的功耗提供高電磁抗擾度和低輻射，同時還能夠隔離 CMOS 或 LVCMOS 數字 I/O。每條隔離通道的邏輯輸入和輸出緩沖器均由雙電容二氧化硅 (SiO2) 絕緣柵相隔離。這些器件配有使能引腳，可用于在多控制器驅動應用中將各自的輸出置于高阻抗?fàn)顟B(tài)，并降低功耗。ISO7740-Q1 器件具有四個全部同向的通道，ISO7741-Q1 器件具有三個正向通道和一個反向通道，而 ISO7742-Q1 器件具有兩個正向通道和兩個反向通道。如果輸入電源或信號丟失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。更多詳細信息，請參閱器件功能模式 部分。
封裝信息
| 器件型號(1) | 封裝 | 封裝尺寸(2) |
|---|---|---|
| ISO7741-Q1 | DWW（SOIC，16） | 10.30mm × 14.0mm |
| ISO7740-Q1 ISO7741-Q1 ISO7742-Q1 | DW（SOIC，16） | 10.30mm × 7.50mm |
| DBQ（SSOP，16） | 4.90mm × 3.90mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

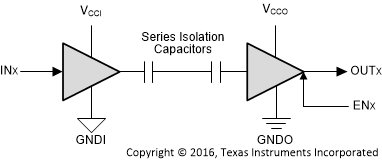

VCCI = 輸入電源，VCCO = 輸出電源
GNDI = 輸入接地，GNDO = 輸出接地
簡化版原理圖
