ISO773x 器件是高性能三通道數字隔離器，可提供符合 UL 1577 的 5000VRMS（DW 封裝）和 3000VRMS（DBQ 封裝）隔離額定值。
該系列包含的器件具有符合 VDE、CSA、TUV 和 CQC 標準的增強絕緣等級。ISO7731B 器件專為僅需要基本絕緣額定值的應用而設計。
在隔離 CMOS 或 LVCMOS 數字 I/O 時，ISO773x 系列器件可提供高電磁抗擾度和低輻射，并具備低功耗特性。每條隔離通道的邏輯輸入和輸出緩沖器均由雙電容二氧化硅 (SiO2) 絕緣柵相隔離。該器件配有使能引腳，可用于將各自輸出置于高阻態以適用于多控制器驅動應用中，并降低功耗。
ISO7730 器件具有三條全部同向的通道，而 ISO7731 器件具有兩條正向通道和一條反向通道。如果輸入電源或信號丟失，不帶后綴 F 的器件默認輸出高電平，帶后綴 F 的器件默認輸出低電平。更多詳細信息，請參閱器件功能模式 部分。
該系列器件與隔離式電源結合使用，有助于防止數據總線（例如，RS-485、RS-232 和 CAN）或者其他電路上的噪聲電流進入本地接地以及干擾或損壞敏感電路。憑借創新型芯片設計和布局技術，ISO773x 器件的電磁兼容性得到了顯著增強，可輕松滿足系統級 ESD、EFT、浪涌和輻射方面的合規性。ISO773x 系列器件采用 16 引腳寬體 SOIC 和 QSOP 封裝。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| ISO7730 ISO7731 |
SOIC (DW) | 10.30mm × 7.50mm |
| SSOP (DBQ) | 4.90mm × 3.90mm | |
| ISO7731B | SOIC (DW) | 10.30mm × 7.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
VCCI = 輸入電源，VCCO = 輸出電源
GNDI = 輸入接地，GNDO = 輸出接地

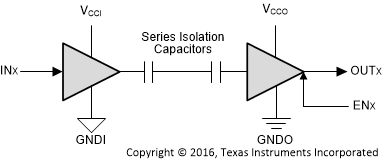

簡化版原理圖
