4 引腳配置和功能

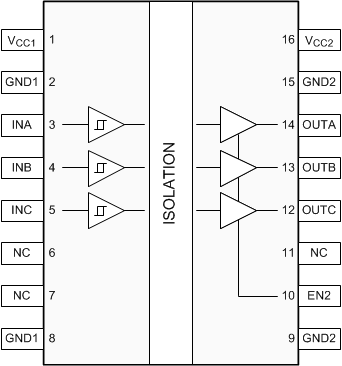

圖 4-1 ISO7730 DW 和 DBQ 封裝 16 引腳 SOIC-WB 和 QSOP 頂視圖
圖 4-2 ISO7731 DW 和 DBQ 封裝 16 引腳 SOIC-WB 和 QSOP頂視圖表 4-1 引腳功能
| 引腳 | 類型(1) | 說明 | ||
|---|---|---|---|---|
| 名稱 | 編號 | |||
| ISO7730 | ISO7731 | |||
| EN1 | — | 7 | I | 輸出使能 1。EN1 為高電平或開路時，啟用側 1 的輸出引腳，EN1 為低電平時，處于高阻抗?fàn)顟B(tài)。 |
| EN2 | 10 | 10 | I | 輸出使能 2。EN2 為高電平或開路時，啟用側 2 的輸出引腳，EN2 為低電平時，處于高阻抗?fàn)顟B(tài)。 |
| GND1 | 2、8 | 2、8 | — | VCC1 的接地連接 |
| GND2 | 9、15 | 9、15 | — | VCC2 的接地連接 |
| INA | 3 | 3 | I | 輸入，通道 A |
| INB | 4 | 4 | I | 輸入，通道 B |
| INC | 5 | 12 | I | 輸入，通道 C |
| NC | 6、7、11 | 6、11 | — | 未連接 |
| OUTA | 14 | 14 | O | 輸出，通道 A |
| OUTB | 13 | 13 | O | 輸出，通道 B |
| OUTC | 12 | 5 | O | 輸出，通道 C |
| VCC1 | 1 | 1 | — | 電源，VCC1 |
| VCC2 | 16 | 16 | — | 電源，VCC2 |
(1) I = 輸入；O = 輸出
