8.2.2 用于具有 16 個輸入的模擬輸入模塊的隔離式 SPI
可以使用德州儀器 (TI) 的 ISO7241x 系列器件和幾個其他元件來為具有 16 路輸入的輸入模塊創建隔離式 SPI。

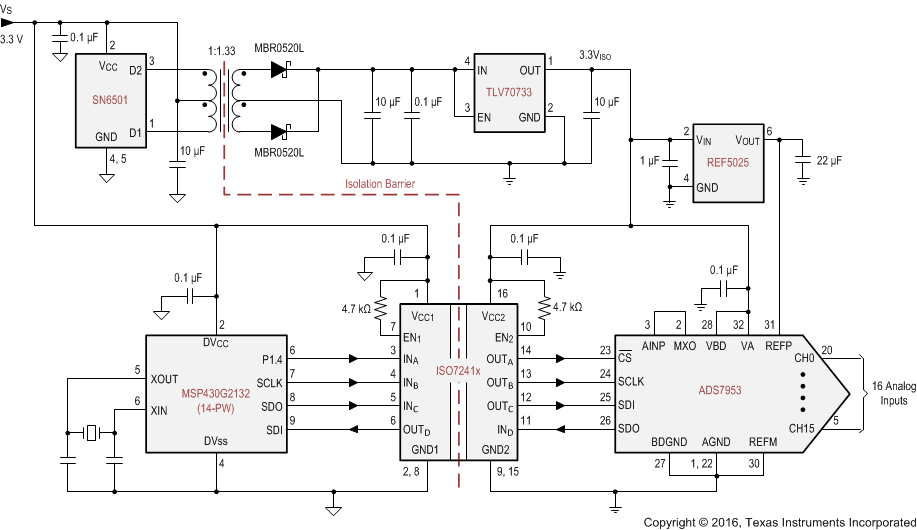

圖 8-8 用于具有 16 個輸入的模擬輸入模塊的隔離式 SPI
