ZHCSXH8W September 2007 – October 2025 ISO7240C , ISO7240CF , ISO7240M , ISO7241C , ISO7241M , ISO7242C , ISO7242M
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 引腳配置和功能
-
5 規格
- 5.1 絕對最大額定值
- 5.2 ESD 等級
- 5.3 建議運行條件
- 5.4 熱性能信息
- 5.5 功率等級
- 5.6 絕緣規格
- 5.7 安全相關認證
- 5.8 安全限值
- 5.9 電氣特性：VCC1 和 VCC2 為 5V 運行
- 5.10 電源電流特性：VCC1 和 VCC2 為 5V 運行
- 5.11 電氣特性：VCC1 為 5V，VCC2 為 3.3V 運行
- 5.12 電源電流特性：VCC1 為 5V，VCC2 為 3.3V 運行
- 5.13 電氣特性：VCC1 為 3.3V，VCC2 為 5V 運行
- 5.14 電源電流特性：VCC1 為 3.3V，VCC2 為 5V 運行
- 5.15 電氣特性：VCC1 和 VCC2 為 3.3V 運行
- 5.16 電源電流特性：VCC1 和 VCC2 為 3.3V 運行
- 5.17 開關特性：VCC1 和 VCC2 為 5V 運行
- 5.18 開關特性：VCC1 為 5V，VCC2 為 3.3V 運行
- 5.19 開關特性：VCC1 為 3.3V 且 VCC2 為 5V 運行
- 5.20 開關特性：VCC1 和 VCC2 為 3.3V 運行
- 5.21 絕緣特性曲線
- 5.22 典型特性
- 6 參數測量信息
- 7 詳細說明
- 8 應用和實施
- 9 器件和文檔支持
- 10修訂歷史記錄
- 11機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DW|16
散熱焊盤機械數據 (封裝 | 引腳)
- DW|16
訂購信息
3 說明

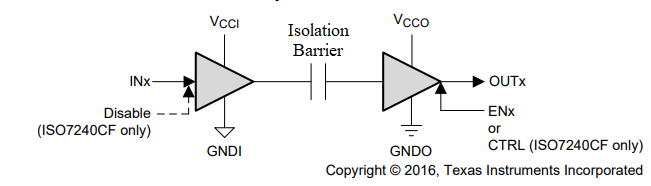

ISO7240x、ISO7241x 及 ISO7242x 器件是四通道數字隔離器，具有多個通道配置和輸出使能功能。這些器件具有通過德州儀器 (TI) 的二氧化硅 (SiO2) 隔離柵隔離的邏輯輸入和邏輯輸出緩沖器。與隔離電源配合使用時，這些器件有助于阻止高電壓、隔離接地，并防止噪聲電流進入本地接地和干擾或損壞敏感電路。
ISO7240x 系列器件的所有四個通道均為相同方向。ISO7241x 系列器件的三個通道為相同方向，一個通道為相反方向。ISO7242x 系列器件在每個方向有兩個通道。
帶有后綴 C（C 選項）的器件具有 TTL 輸入閾值，并且在輸入端具有噪聲濾波器，可防止將瞬態脈沖傳遞到器件的輸出。帶有 M 后綴（M 選項）的器件具有 CMOS VCC/2 輸入閾值，沒有輸入噪聲濾波器或額外的傳播延遲。
ISO7240CF 器件在引腳 7 上具有輸入禁用功能，并可通過 CTRL 引腳（引腳 10）選擇高電平或低電平故障安全輸出功能。當在 CTRL 引腳上施加邏輯高電平信號或該引腳未連接時，失效防護輸出為邏輯高電平。如果向 CTRL 引腳施加邏輯低電平信號，則失效防護輸出變?yōu)檫壿嫷碗娖捷敵鰻顟B(tài)。ISO7240CF 器件的輸入禁用功能可防止數據跨越隔離柵傳遞到輸出端。當輸入被禁用或 VCC1 斷電時，輸出由 CTRL 引腳設置。
這些器件可由任一側的 3.3V 或 5V 電源（任意組合）供電。無論使用的電源電壓電平如何，信號輸入引腳均可耐受 5V 電壓。
這些器件可在 -40°C 至 +125°C 的環境溫度下運行。
| 器件型號 | 封裝 (1) | 本體尺寸（標稱值） | 封裝尺寸(2) |
|---|---|---|---|
| ISO7240CF | DW（SOIC，16） | 10.30mm × 7.50mm | 10.30mm × 10.30mm |
| ISO7240C | |||
| ISO7240M | |||
| ISO7241C | |||
| ISO7241M | |||
| ISO7242C | |||
| ISO7242M |
