3 說明

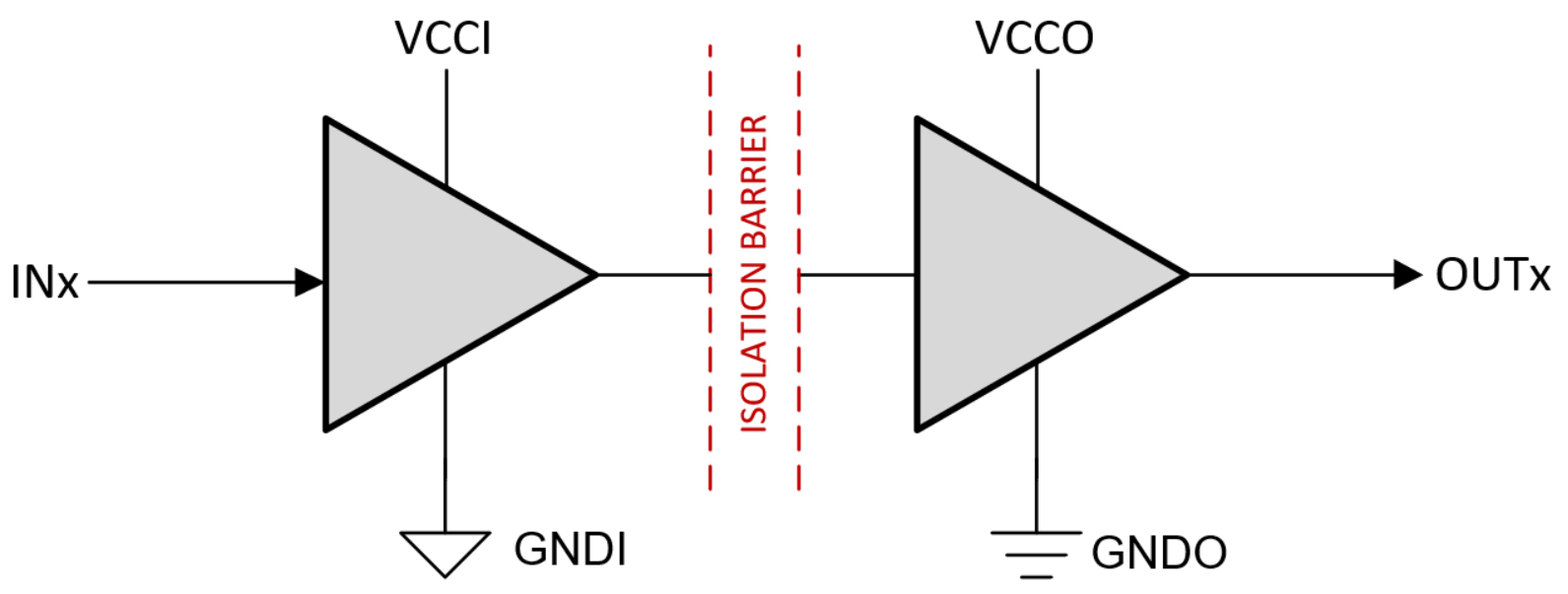

ISO7220x 和 ISO7221x 系列器件是雙通道數字隔離器。為了方便 PCB 布局，各通道在 ISO7220x 中方向相同，在 ISO7221x 中方向相反。這些器件具有邏輯輸入和輸出緩沖器，該緩沖器由 TI 的二氧化硅 (SiO2) 隔離柵進行隔離，提供符合 VDE 標準、高達 4000VPK 的電隔離。當與隔離電源配合使用時，這些器件可阻止高電壓和隔離接地，并可防止數據總線或其他電路上的噪聲電流進入本地接地或?qū)γ舾须娐吩斐筛蓴_或損壞。
對二進制輸入信號進行調理并轉換為平衡的信號，然后由隔離層進行差分。跨越該隔離層，差分比較器可接收邏輯轉換信息，然后相應地設置或重置觸發器和輸出電路。電路將跨越隔離層發送定期更新脈沖，以驗證直流輸出電平是否正常。如果每 4μs 沒有收到此直流刷新脈沖，則輸入被視為未通電或未被主動驅動，失效防護電路會將輸出驅動至邏輯高電平狀態。
生成的時間常數提供快速運行，其信號傳輸速率范圍為 0Mbps（直流）到 150Mbps（線路上的信號傳輸速率是每秒進行的電壓轉換次數，以單位 bps 來表示）。A 選項、B 選項和 C 選項器件具有 TTL 輸入閾值，并且在輸入上具有噪聲濾波器，可防止將瞬態脈沖傳遞到器件的輸出。M 選項器件具有 CMOS VCC/2 輸入閾值，沒有輸入噪聲濾波器和額外的傳播延遲。
ISO7220x 和 ISO7221x 系列器件需要兩個 2.8V（C 級）、3.3V、5V 電源或這些電源的任意組合。通過 2.8V 或 3.3V 電源供電時，所有輸入均可耐受 5V 電壓，所有輸出均為 4mA CMOS。
ISO7220x 和 ISO7221x 系列器件在 –40°C 至 +125°C 的環境溫度范圍內運行。
