ZHCSHF6O January 2006 – October 2025 ISO721 , ISO721M , ISO722 , ISO722M
PRODUCTION DATA
9.2.2 詳細設計過程

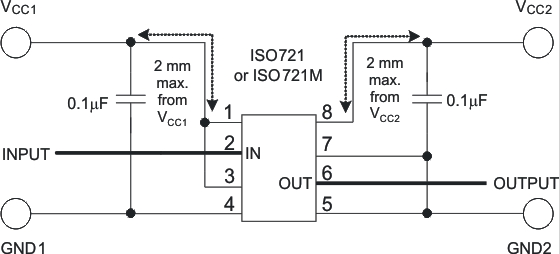

圖 9-2顯示了 ISO721 器件的典型電路組裝情況。
圖 9-2 典型 ISO721 電路組裝ISO72x 隔離器與圖 9-3所示的大多數其他供應商產品具有相同的功能引腳排列，通常可實現引腳對引腳的直接替換。這些產品之間的顯著差異體現在傳播延遲、信令速率、功耗和瞬態保護等級等方面。表 9-1是將其他隔離器替換為 ISO72x 系列單通道隔離器的指南。

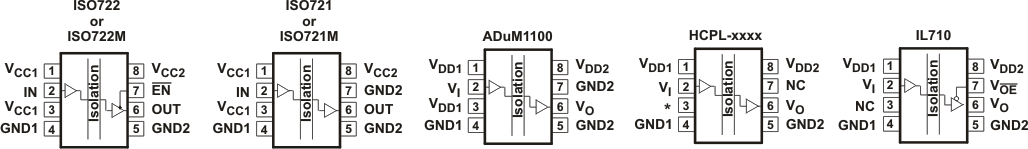

圖 9-3 引腳交叉參考表 9-1 交叉參考
| 隔離器 | 引腳 1 | 引腳 2 | 引腳 3 | 引腳 4 | 引腳 5 | 引腳 6 | 引腳 7 | 引腳 8 | |
|---|---|---|---|---|---|---|---|---|---|
| ISO721 OR ISO721M | ISO722 OR ISO722M | ||||||||
| ISO721(1)(2) | VCC1 | IN | VCC1 | GND1 | GND2 | OUT | GND2 | EN | VCC2 |
| ADuM1100(1)(2) | VDD1 | VI | VDD1 | GND1 | GND2 | VO | GND2 | VDD2 | |
| HCPL-xxxx | VDD1 | VI | * 保持斷開(3) | GND1 | GND2 | VO | NC(5) | VDD2 | |
| IL710 | VDD1 | VI | NC(4) | GND1 | GND2 | VO | VOE | VDD2 | |
(1) 引腳 1 必須用作 VCC1。只要引腳 1 連接到 VCC1，引腳 3 也可以用作 VCC1 或保持開路。
(2) 引腳 5 必須用作 GND2。只要引腳 5 連接到 GND2，引腳 7 也可以用作 GND2 或保持開路。
(3) HCPL 器件的引腳 3 必須保持開路。由于引腳 3 上的額外 VCC1 也可以保持開路，因此，在替換 ISO72x 器件時，這不構成問題。
(4) 如此以來，這會將 ISO72x VCC1 短接至地，因此 IL710 的引腳 3 不得連接至電路板上的接地端。IL710 引腳 3 只能連接到 VCC，或在 ISO72x 器件中保持開路以降壓。
(5) ISO722 或 ISO722M 器件作為直接替換件使用時，HCPL 器件的引腳 7 必須保持懸空（開路）或接地狀態。如果 ISO722 或 ISO722M 器件的引腳 7 處于高邏輯狀態，則會禁用器件輸出。
