ZHCSHF6O January 2006 – October 2025 ISO721 , ISO721M , ISO722 , ISO722M
PRODUCTION DATA
3 說明

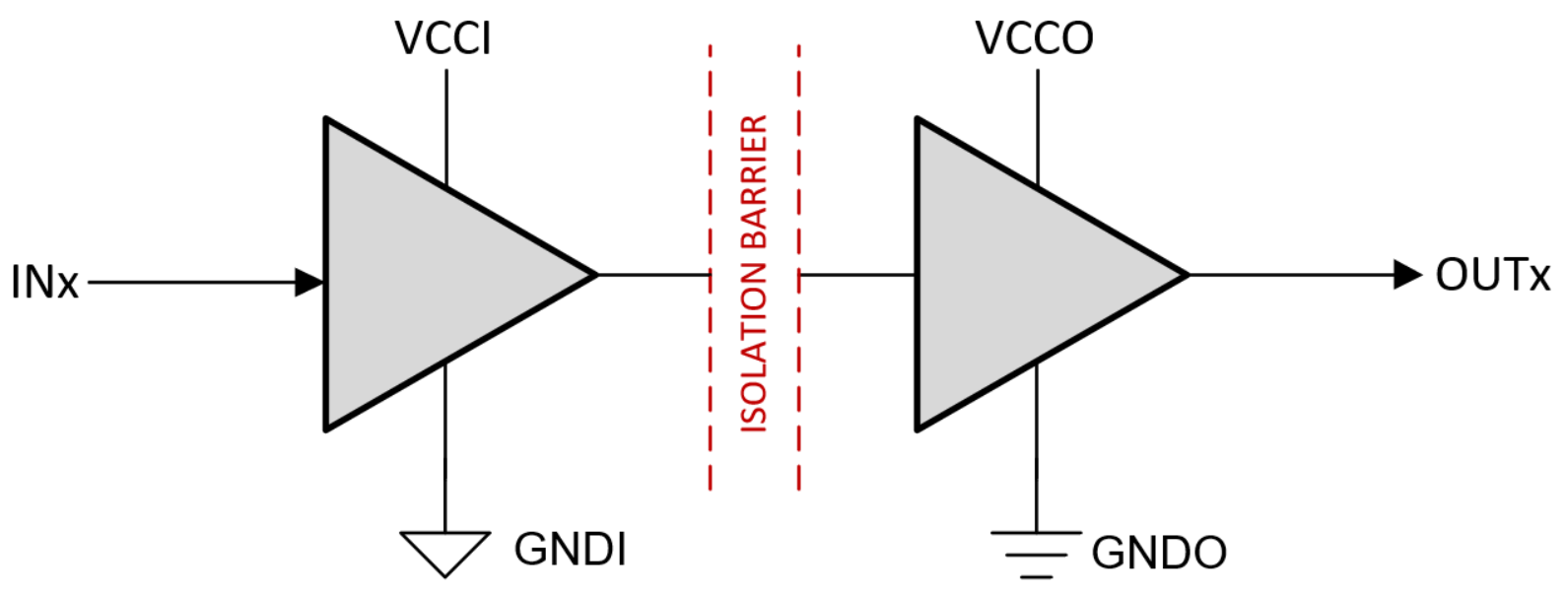

ISO721、ISO721M、ISO722 和 ISO722M 器件是數字隔離器，其邏輯輸入和輸出緩沖器由二氧化硅 (SiO2) 絕緣隔柵進行隔離。該隔離柵可提供符合 VDE 0884-17 標準、高達 4000VPK 的電隔離。與隔離式電源一起使用時，這些器件可防止數據總線或者其他電路上的噪聲電流進入本地接地并且干擾或損壞敏感電路。
對二進制輸入信號進行調理并轉換為平衡的信號，然后由隔離層進行差分。跨越該隔離層，差分比較器可接收邏輯轉換信息，然后相應地設置或重置觸發器和輸出電路。電路將跨越隔離層發送定期更新脈沖，以提供適當的直流輸出電平。
如果沒有接收到該直流刷新脈沖的時間超過 4μs，則輸入被視為未通電或未被主動驅動，失效防護電路會將輸出驅動至邏輯高電平狀態。
這些器件需要兩個 3.3V 和 5V 電源電壓或二者的任意組合。通過 3.3V 電源供電時，所有輸入均可耐受 5V 電壓，所有輸出均為 4mA CMOS。
ISO722 和 ISO722M 器件包含一個低電平有效輸出使能端，當被驅動至高邏輯電平時，該使能端會將輸出置于高阻抗狀態并關閉內部偏置電路以節省功耗。
ISO721 和 ISO722 器件具有 TTL 輸入閾值，并且在輸入端具有噪聲濾波器，可防止持續時間高達 2ns 的瞬態脈沖傳遞到器件的輸出端。
ISO721M 和 ISO722M 器件具有 CMOS VCC/2 輸入閾值，但沒有輸入噪聲濾波器和額外的傳播延遲。ISO721M 器件的這些特性還可以實現低抖動運行。
ISO721、ISO721M、ISO722 和 ISO722M 器件的額定工作環境溫度范圍為 –40°C 至 +125°C。
