3 說明
ISO5852S 器件是一款用于 IGBT 和 MOSFET 的 5.7 kVRMS 增強型隔離柵極驅動器，具有分離輸出（OUTH 和 OUTL）以及 2.5A 的拉電流能力和 5A 的灌電流能力。輸入端可依靠 2.25V 到 5.5V 的單個電源供電運行。輸出側支持的電源電壓范圍為 15V 至 30V。兩路互補 CMOS 輸入控制柵極驅動器輸出狀態。76ns 的短暫傳播時間保證了對于輸出級的精確控制。
內置的去飽和 (DESAT) 故障檢測功能可識別 IGBT 何時處于過流狀態。檢測到 DESAT 時，靜音邏輯會立即阻斷隔離器輸出，并啟動軟關斷過程以禁用 OUTH 引腳并將 OUTL 引腳拉至低電平持續 2μs。當 OUTL 引腳達到 2V 時（相對于最大負電源電勢 VEE2），柵極驅動器會被“硬”拉至 VEE2 電勢，從而立即將 IGBT 關斷。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO5852S | SOIC (16) | 10.30mm × 7.50mm |
(1) 有關所有的可用封裝，請參閱數據表末尾的可訂購產品附錄。

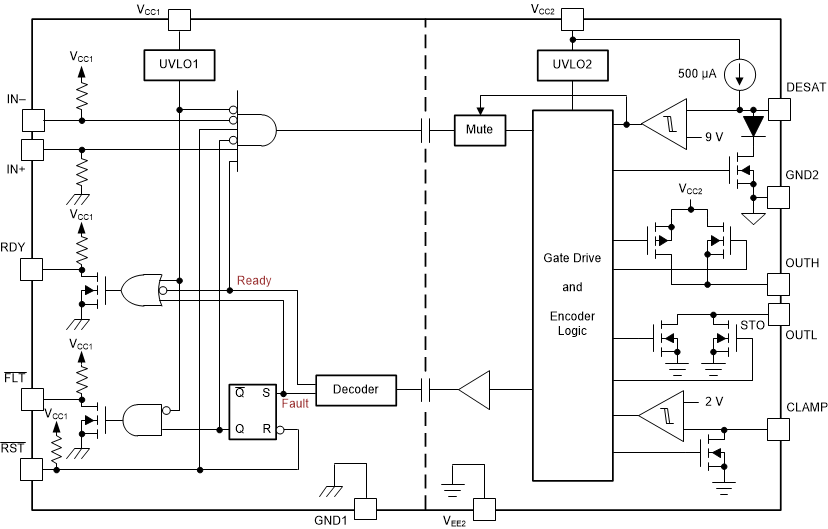

功能方框圖
