3 說明
、ISO1640 和 ISO1641 (ISO164x) 器件均為低功耗雙向熱插拔隔離器，低功耗雙向熱插拔隔離器，兼容 I2C 接口。ISO164x 符合 UL 1577 標準，采用 16-DW 封裝時支持 5000VRMS 隔離等級，而采用 8-D 封裝時支持 3000 VRMS 隔離等級。該低輻射器件的每條隔離通道都具有通過雙電容二氧化硅 (SiO2) 絕緣柵實現隔離的邏輯輸入和開漏輸出。該系列包含的基礎和增強型隔離等級器件已通過 VDE、UL、CSA、TUV 和 CQC 認證。The ISO1640 具有兩條隔離式雙向通道，分別應用于時鐘和數據線，而 ISO1641 具有一條雙向數據通道和一條單向時鐘通道。ISO164x 系列集成了支持雙向通道所需的邏輯，與基于光耦合器的解決方案相比，設計更加簡化，尺寸更小。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO1640BDISO1641BD | SOIC (8) | 4.90mm × 3.91mm |
| ISO1640DW | SOIC (16) | 10.30mm x 7.50mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。
隔離選項
| 器件型號 | ISO164xBD | ISO164xDW |
|---|---|---|
| 保護級別 | 基礎版 | 加強版 |
| 浪涌測試電壓 | 6500 VPK | 10000VPK |
| 隔離額定值 | 3000 VRMS | 5000VRMS |
| 工作電壓 | 450 VRMS/637 VPK | 1500 VRMS/2121 VPK |

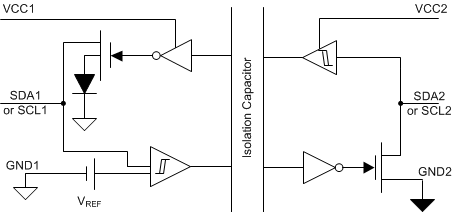

簡化的隔離式雙向數據通道原理圖
