3 說明
ISO1500 器件是適用于 TIA/EIA RS-485 和 RS-422 應用的電隔離差動線路 收發器。該器件采用超小型 16 引腳 SSOP 封裝，具有一個 3 通道數字隔離器和一個 RS-485 收發器。該收發器的總線引腳受到 IEC ESD 接觸放電和 IEC EFT 事件保護。接收器輸出具有針對總線開路、短路和空閑情況的失效防護。與其他集成的隔離式 RS-485 解決方案或采用光耦合器和非隔離式 RS-485 收發器的分立式實施相比，ISO1500 的小解決方案尺寸可極大地減少所需的布板空間。
該器件用于長距離通信。隔離會破壞通信節點之間的接地回路，從而獲得更大的共模電壓范圍。經測試，每個器件的對稱隔離層可在總線收發器和邏輯電平接口之間按照 UL 1577 標準提供為時 1 分鐘的 3000VRMS 隔離。
ISO1500 器件可由 1 側的 1.71V 至 5.5V 電壓供電，從而使器件可與低壓 FPGA 和 ASIC 相連接。2 側的電源電壓范圍為 4.5V 至 5.5V。該器件支持 -40°C 至 +125°C 的寬工作環境溫度范圍。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO1500 | SSOP (16) | 4.90mm × 3.90mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

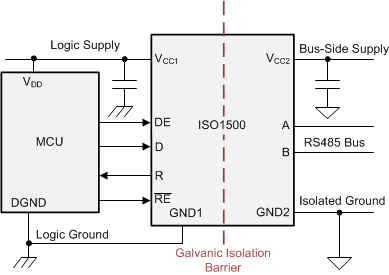

簡化原理圖
