10.2.3.1 絕緣壽命
絕緣壽命預測數據是使用業界通用的時間依賴性電介質擊穿 (TDDB) 測試方法收集的。在該測試中，隔離柵兩側的所有引腳都連在一起，構成了一個雙端子器件并在兩側之間施加高電壓；對于 TDDB 測試設置，請參閱圖 10-6。絕緣擊穿數據是在開關頻率為 60Hz 以及各種高電壓條件下在整個溫度范圍內收集的。對于增強型絕緣，VDE 標準要求使用故障率小于 1ppm 的 TDDB 預測線。盡管額定工作隔離電壓條件下的預期最短絕緣壽命為 20 年，但是 VDE 增強認證要求工作電壓具有額外 20% 的安全裕度，壽命具有額外 87.5% 的安全裕度，也就是說在工作電壓高于額定值 20% 的條件下，所需的最短絕緣壽命為 37.5 年。

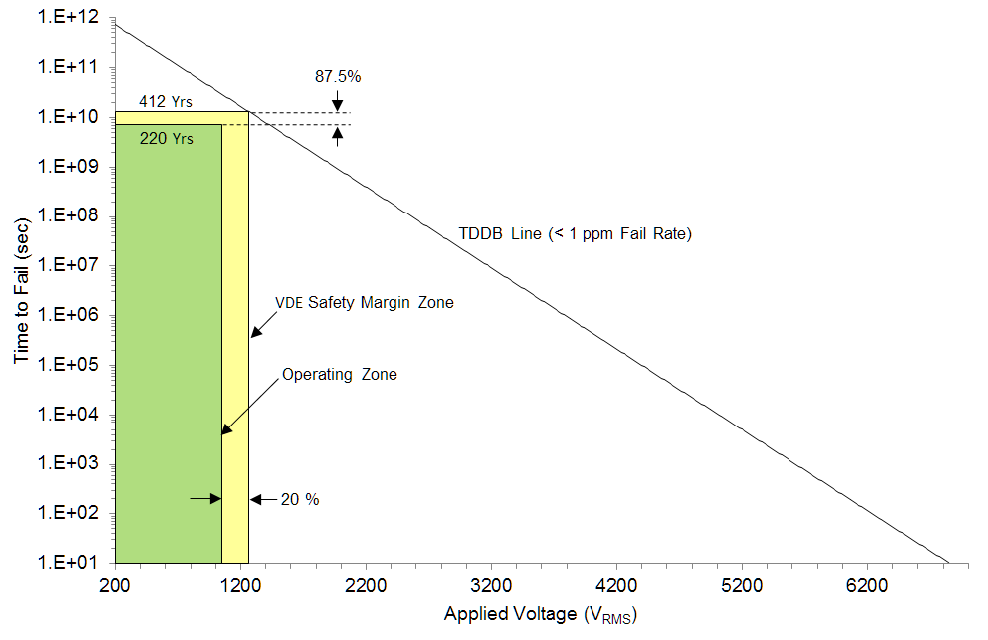

圖 10-7 展示了隔離柵在整個壽命期內承受高壓應力的固有能力。根據 TDDB 數據，固有絕緣能力為 1060VRMS，壽命為 220 年。其他因素，比如封裝尺寸、污染等級、材料組等，可能會進一步限制元件的工作電壓。DW-16 的工作電壓上限值可達 1060VRMS。較低工作電壓所對應的絕緣壽命遠遠超過 220 年。

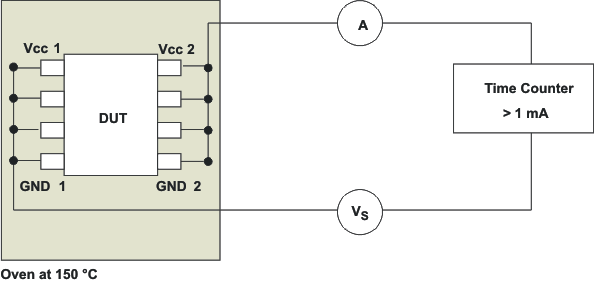

圖 10-6 絕緣壽命測量的測試設置
| 工作隔離電壓 = 1060VRMS | 預計絕緣壽命 = 220 年 |
| TA 高達 150°C | 施加的電壓頻率 = 60Hz |
