3 說明

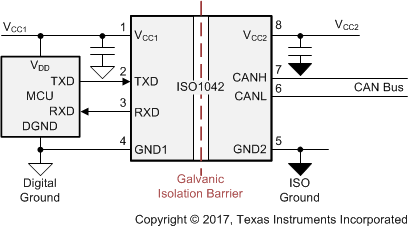

ISO1042 器件是一款符合 ISO11898-2 (2016) 標準規格的電隔離控制器局域網 (CAN) 收發器。ISO1042 器件提供 ±70V 直流總線故障保護功能和 ±30V 共模電壓范圍。該器件在 CAN FD 模式下最高支持 5Mbps 數據速率，與經典 CAN 相比可實現更為快速的載荷傳輸。該器件采用二氧化硅 (SiO2) 絕緣隔柵，可承受 5000VRMS 的電壓和 1060VRMS 的工作電壓。電磁兼容性得到了顯著增強，可實現系統級 ESD、EFT 和浪涌并符合輻射標準。與隔離式電源一起使用，此器件可抵御高電壓沖擊，并防止總線的噪聲電流進入本地接地。ISO1042 器件可用于基礎型和增強型隔離（請參閱 增強型和基礎型隔離選項）。ISO1042 器件支持 –40°C 至 +125°C 的寬環境溫度范圍。該器件可采用 SOIC-16 (DW) 和更為小巧的 SOIC-8 (DWV) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ISO1042 | SOIC (8) | 5.85mm × 7.50mm |
| SOIC (16) | 10.30mm x 7.50mm |
增強型和基礎型隔離選項
| 特性 | ISO1042x | ISO1042Bx |
|---|---|---|
| 保護級別 | 加強版 | 基礎版 |
| 浪涌測試電壓 | 10000VPK | 6000VPK |
| 隔離額定值 | 5000VRMS | 5000VRMS |
| 工作電壓 | 1060VRMS/1500VPK | 1060VRMS/1500VPK |
