ZHCS600D december 2011 – december 2020 HD3SS212
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Function
- 6 Specifications
- 7 Parameter Measurement Information
- 8 Detailed Description
- 9 Application and Implementation
- Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- ZXH|48
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
HD3SS212 是一款高速無源開關，能夠在應用中將兩個完全 DisplayPort 4 通道端口從兩個源之一切換到一個目標位置。對于 DisplayPort 應用，HD3SS212 還支持輔助 (AUX) 和熱插拔檢測 (HPD) 信號的切換。HPD 路徑是一個緩沖器，此緩沖器在 HPDC 線路上要求一個 125kΩ 下拉電阻。
一個典型應用將是包含 2 個圖形處理單元 (GPU) 的主板，這些處理單元需要驅動一個 DisplayPort 負輸出。GPU 由 Dx_SEL 引腳選擇。HD3SS212 采用 48 焊球 bfBGA 封裝方式，并在 -40°C 至 105°C 的完全工業溫度范圍內由 3.3V 單電源供電運行。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| HD3SS212 | nFBGA (48) | 5.00mm x 5.00mm |
(1) 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

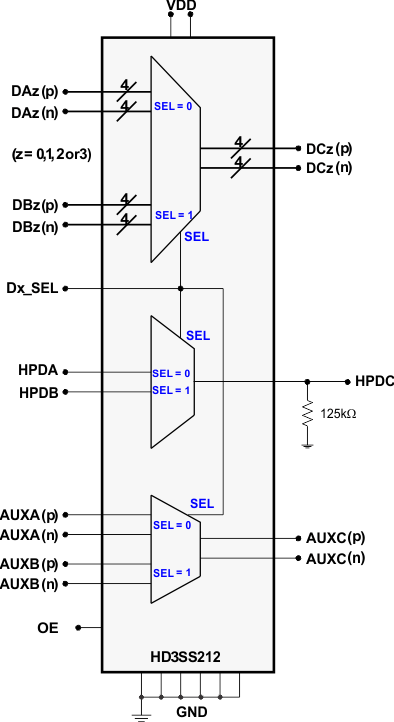

功能方框圖
