3 說明
FPC202 雙端口控制器用作低速信號聚合器，適用于 SFP、QSFP 和 Mini-SAS HD 等通用端口類型。FPC202 能夠跨兩個端口聚合所有低速控制和 I2C 信號，并為主機提供一個易于使用的管理接口（I2C 或 SPI）。利用連接到主機的一個公共控制接口，可以在高端口數應用使用多個 FPC202。
FPC202 所采用的設計允許將其放置在 PCB 底部、壓合連接器下方，由此可簡化布線。憑借這種本地控制端口低速信號的方法，可以使用 I/O 數更少的控制器件（FPGA、CPLD 和 MCU）并減少布線層擁塞，從而降低系統物料清單 (BOM) 成本。
FPC202 能夠與標準的 SFF-8431、SFF-8436 和 SFF-8449 低速管理接口（包括連接每個端口的專用 100/400kHz I2C 接口）兼容。該器件還提供有其他通用引腳來驅動端口狀態 LED 或控制電源開關。LED 驅動程序器具有便利的功能，例如可編程閃爍和調光功能。連接主機控制器的接口可在 1.8V 至 3.3V 的單獨電源電壓下運行，以支持低壓 I/O。
對于每個端口，FPC202 總共具有四個 LED 驅動器、12 個通用 I/O 和兩個下行 I2C 總線。利用這組擴展的 I/O，可以控制系統內的其他元件和功能。如果每個端口需要四個以上 LED，則通用輸出可用于驅動更多 LED。
FPC202 可以從每個模塊中用戶指定的寄存器中預取數據，這樣方便主機通過一個快速 I2C（速度高達 1MHz）或 SPI（速度高達 10MHz）接口來讀取數據。此外，FPC202 還可以觸發主機中斷，提示某受控端口上發生了重要的用戶可配置事件。這樣一來，便無需再持續輪詢模塊。

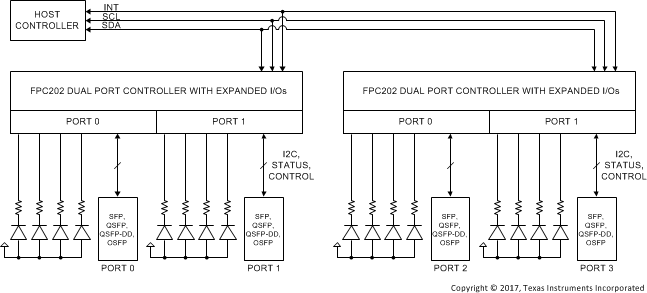

簡化版方框圖
