ZHCSIK8 July 2018 ESD351
PRODUCTION DATA.
3 說明
ESD351 是一種單向 TVS ESD 保護二極管，具有低動態電阻 RDYN 和低鉗位電壓。ESD351 的額定 ESD 沖擊消散值高達 30kV（接觸放電和空氣放電），級別符合 IEC 61000-4-2 標準。超低動態電阻 (0.1Ω) 和極低鉗位電壓（16A TLP 時為 6.5V）可針對瞬變事件提供系統級保護。該器件的電容為 1.8pF（典型值），因此非常適用于保護 USB 2.0 等接口。
ESD351 采用符合行業標準的 0402 (DPY/DFN1006P2) 封裝。
器件信息(1)
| 器件編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ESD351 | X1SON (2) | 0.60mm x 1.00mm |
- 要了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

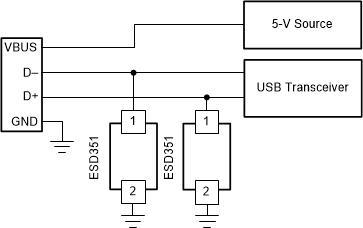

典型的 USB 2.0 應用原理圖
