3 說明
DRV8801-Q1 包含全 H 橋驅動器，提供多用途電源驅動器解決方案。此器件能夠驅動一個有刷直流電機或者步進電機的一個繞組，以及其它諸如螺線管等器件。通過一個簡單的相位/使能接口即可輕松與控制器電路相連
輸出級使用配置為 ?H 橋的 N 通道功率 MOSFET。DRV8801-Q1 能夠提供高達 ±2.8A 的峰值輸出電流和高達 38V 的工作電壓。一個內部電荷泵可用來生成所需的柵極驅動電壓。
低功耗睡眠模式可將部分內部電路關斷，以實現極低的靜態電流和功耗。可使用一個專用的 nSLEEP 引腳來設定這個睡眠模式。
提供的內部保護功能包括：欠壓鎖定、過流保護、電源短路保護、接地短路保護、過熱警告和過熱關斷。過流（包括接地短路和電源短路）和過熱故障條件由 nFAULT 引腳指示。
DRV8801-Q1 采用 16 引腳 QFN 封裝，具有外露散熱焊盤，可以更好地散熱。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| DRV8801-Q1 | QFN (16) | 4.00mm x 4.00mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

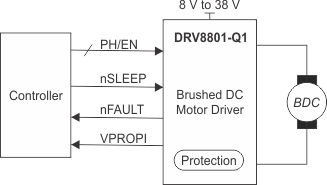

簡化版原理圖
