7.3.4 衰減模式
在 PWM 電流斬波期間，將啟用 H 橋以驅動電流流過電機繞組，直至達到 PWM 電流斬波閾值。圖 7-5 的項目 1 中展示了這種情況。
一旦達到斬波電流閾值后，H 橋可在兩種不同的狀態下運行：快速衰減或慢速衰減。在快速衰減模式下，一旦達到 PWM 斬波電流電平，H 橋便會進行狀態逆轉，使繞組電流反向流動。圖 7-5 的項目 2 中展示了快速衰減模式。在慢速衰減模式下，通過啟用該電橋的兩個低側 FET 來實現繞組電流的再循環。圖 7-5 的項目 3 中展示了這種情況。

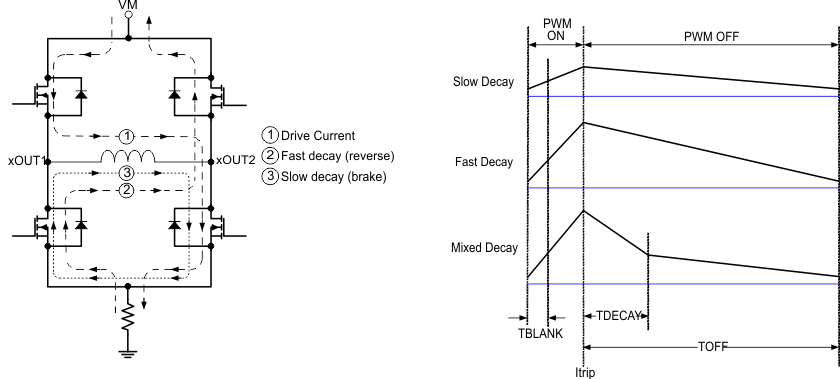

圖 7-5 衰減模式通過設置四電平 ADECAY 和 BDECAY 引腳來選擇衰減模式，如表 7-5 所示。
表 7-5 衰減模式設置
| xDECAY | 衰減模式 |
|---|---|
| 0 | 智能調優動態衰減 |
| 330k 至 GND | 慢速衰減 |
| Hi-Z | 混合衰減快 30% |
| 1 | 快速衰減 |
ADECAY 引腳設置 H 橋 A 的衰減模式（AOUT1、AOUT2），BDECAY 引腳設置 H 橋 B 的衰減模式（BOUT1、BOUT2）。
