5 引腳配置和功能

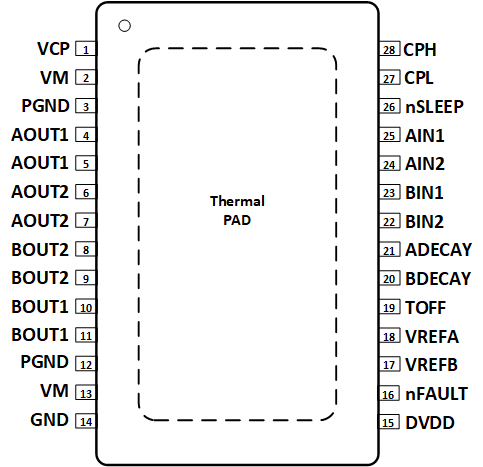

圖 5-1 PWP PowerPAD? 封裝28 引腳 HTSSOPDRV8426E 俯視圖

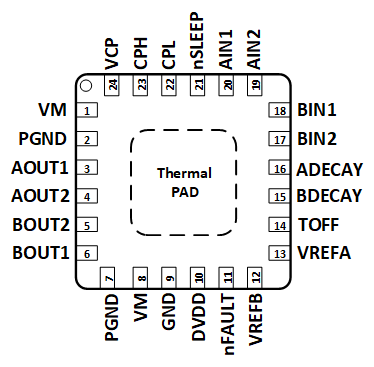

圖 5-2 RGE 封裝24 引腳 VQFN（帶有外露散熱焊盤）DRV8426E 俯視圖

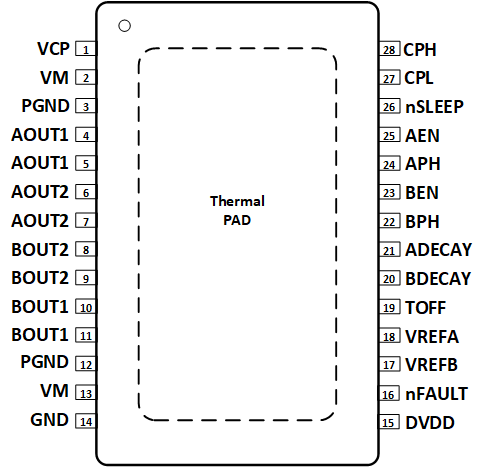

圖 5-3 PWP PowerPAD? 封裝28 引腳 HTSSOPDRV8426P 俯視圖

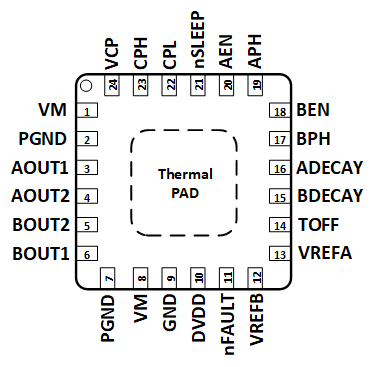

圖 5-4 RGE 封裝24 引腳 VQFN（帶有外露散熱焊盤）DRV8426P 俯視圖
